エー・アンド・デイ

エー・アンド・デイ

微少荷重用シングルポイントロードセル LC4001/LC4001A

微少荷重用シングルポイントロードセル LC4001/LC4001A

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • LC-4001-G120
  • LC-4001A-G120
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
21,676円 ～ 22,780円
税込価格
23,844円 ～ 25,058円

シングルポイント型のロードセル。【特長】・台秤タイプ・防湿処理済み、小型・軽量...

詳細情報を確認する

  • 材質：
    アルミニウム合金
  • 商品分類：
    本体
  • 定格容量：
    1.2N（122.4g）
  • 防塵・防水仕様詳細：
    IP22
  • 温度補償範囲(℃)：
    −5～35

型番

未確定2件の候補があります。

Loading...

商品仕様

製品特長・仕様

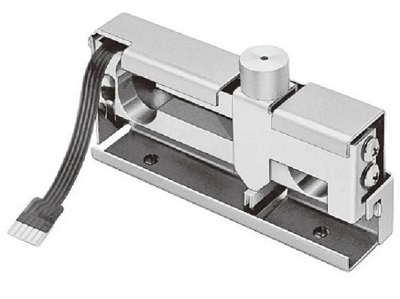

LC-4001-G120の外観

LC-4001-G120の外観

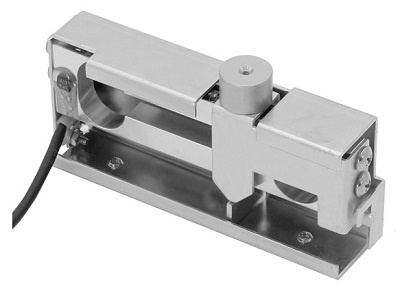

LC-4001A-G120の外観

製品の基本仕様・特長

【特徴】

  • 小型・軽量タイプ。
  • 超高感度、10mgの高分解能。引張り・圧縮の両用。
  • 防湿処理済み、四隅調整済み。

【使用例】

  • 高精度軽量用計量システム向け

特許・証明書情報

  • RoHS10物質：非対応
  • 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
  • 電池：内蔵・同梱してません。

外形図

シングルポイント型ロードセル LC-4001 外形図

選定サポート情報

型名LC-4001-G120LC-4001A-G120
定格容量（質量）1.2N （122.4g）
定格出力0.4079mV/V以上
許容過負荷300％ of R.C.
限界過負荷1000％ of R.C.
総合誤差0.015％ of R.O.
推奨印加電圧DC5～12V
最大印加電圧DC15V
零バランス40±25％ of R.O.
入力端子間抵抗 約400Ω
出力端子間抵抗350±5Ω
絶縁抵抗500MΩ以上/DC50V
温度補償範囲-5℃～35℃
零点の温度影響0.14％ of R.O./10℃
出力の温度影響0.02％ of Load/10℃ Typ.
ケーブル太さ/長さ F.P.C.75mmΦ4/1.5m
積面サイズ 120×120mm
防塵・防水性IP22
ケーブルカラー1：電源-、2：出力-、3：電源+、4：出力+、5：N.C.
F.P.C.適合コネクタ：TE Connectivity社 型番：5-520315-5（SHA115-0501A01（TOPTECH）から変更となりました）		赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
本体質量270g300g
JAN code4981046613163 4981046219099
画像シングルポイント型ロードセル LC-4001：LC4001-G120.jpgシングルポイント型ロードセル LC-4001：LC4001-G120.jpg

注意・禁止事項

（1）ロードセルは通常の使用状態で曲がったりしない剛性のあるものに水平に取り付けてください。
（2）ロードセルの固定は鉄製のM4のねじを使用し、ねじ込み長さは10mm以下とします。
（3）取り付け可能な計量皿の大きさは120mm×120mmです。
（4）ロードセルのゴミ、ホコリ、汚物等の付着を取り除いて、常にクリーンな状態で使用してください。
（5）清掃するときはエアー等を使用してください。水での洗い流しは避けてください。

よくあるご質問（FAQ）

保証はどの様になってますか？：

  • 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。

FPCコネクタの先端のサイズは？：

  • 15mm*18mmです。補強のプラスチック板は、15mm*10mmになります。

型番リスト

表示件数:
  1. 1
型番
商品タイプ
JANコード
重量(g)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ケーブル：FPCコネクタ付き
4981046613163
270

1個

21,676円( 23,844円 )

在庫品1日目

当日出荷可能

ケーブル：コネクタ無し
4981046219099
300

1個

22,780円( 25,058円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

シングルポイント型のロードセル。
【特長】
・台秤タイプ
・防湿処理済み、小型・軽量タイプ（四隅調整済み）
・超高感度、10mgの高分解能
【用途】
・台秤（取り付け可能な計量皿の大きさ：120×120mm）

■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

微少荷重用シングルポイントロードセル LC4001/LC4001A

微少荷重用シングルポイントロードセル LC4001/LC4001A

    シングルポイント型ロードセル LC-4101

    シングルポイント型ロードセル LC-4101

      シングルポイント型のロードセル/台秤タイプ LCB03/04

      シングルポイント型のロードセル/台秤タイプ LCB03/04

        シングルポイント型ロードセル LC-4102

        シングルポイント型ロードセル LC-4102

          シングルポイントロードセル／台秤タイプ LC-4204シリーズ

          シングルポイントロードセル／台秤タイプ LC-4204シリーズ

            ポケッタブルスケール　KP-103

            ポケッタブルスケール　KP-103

              シングルポイント型ロードセル LC-4103シリーズ

              シングルポイント型ロードセル LC-4103シリーズ

                ばね式はかり

                ばね式はかり

                  オールステンレス密閉構造シングルポイント型ロードセル LCB05シリーズ

                  オールステンレス密閉構造シングルポイント型ロードセル LCB05シリーズ

                    デジタル台はかり 70108

                    デジタル台はかり 70108

                      卓上カウンティングスケール R31PE6

                      卓上カウンティングスケール R31PE6
                        メーカー エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ タニタ エー・アンド・デイ エスコ エー・アンド・デイ ケニス ケニス
                        通常価格 21,676円～ 18,063円～ 10,838円～ 18,686円～ 38,045円～ 4,000円 20,049円～ 3,500円～ 59,089円～ 21,600円 56,575円
                        通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 5日目～   8日目   6日目   1日目   当日出荷可能 5日目   4日目   9日目
                        材質 アルミニウム合金 - - - - - - - - - -
                        商品分類 本体 - - - - - - - - - -
                        定格容量 1.2N（122.4g） - - - - - - - - - -
                        防塵・防水仕様詳細 IP22 - - - - - - - - - -
                        温度補償範囲(℃) −5～35 - - - - - - - - - -

                        微少荷重用シングルポイントロードセル LC4001/LC4001Aのレビュー

                        この商品のレビューはありません レビューを書く

                        よくあるご質問（FAQ）

                        Q 保管方法を教えてください。
                        A
                        ロードセルのゴミ、ホコリ、汚物等の付着を取り除いて、常にクリーンな状態で使用してください。
