バイタル工業

バイタル工業

プレントロリー（ドロップストップ）

プレントロリー（ドロップストップ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • APD-05
  • APD-10
  • APD-20
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
17,571円 ～ 30,935円
税込価格
19,328円 ～ 34,029円

【特長】･一本のレールに複数のトロリーを使用する場合にトロリー同士が接してても...

詳細情報を確認する

  • 材質1：
    本体：鋼板製●コマ：FC250●コマ軸：SGDB●ステーボルト：S45C

(i)ご注意

  • 定格以上の荷重を吊らないでください。
  • 荷物の真下に絶対に入らないでください。本機を取り付けるH型鋼・I型鋼は水平であること。-20℃～＋60℃の範囲内の陸上で使用のこと。
  • 横引きや、横ゆれするような使い方をしないでください。
  • コマがレールから外れたままで使用しないでください。
  • レールのストッパーなどに急加速させてつき当てないでください。

型番

未確定3件の候補があります。

Loading...

商品情報

仕様表

種類
（呼び）
（T）		品名・型式定格
荷重
(t)		揚程(m)適応レール巾
(mm)		最小
回転
半径
(mm)		自重(kg)
プレーントロリーギヤードトロリーギヤードトロリー
APAPDAGAGDAGAGD最小最大APAPDAGAGD
1/2AP-05APD-05--0.5-7512590067--
1AP-10APD-10AG-10AGD-101.02.57512513001010.81415
2AP-20APD-20AG-20AGD-202.03.0100150150018.519.523.525
3AP-30APD-30AG-30AGD-303.03.01001502000273033.535.9
5AP-50APD-50AG-50AGD-505.03.01251752600444853.557.6
10AP-90APD-90AG-90AGD-90103.5150175-96100101105
  • AP形＝汎用形、APD型＝ドロップストップ形
    AG形＝汎用形、AGD形＝ドロップストップ形
  • ドロップストップ形は、トロリー同士の衝突や、レールのストッパー等突き当りへの衝突などに対してコマが破損して脱落することのないようにコマをガードしている為、安全です。

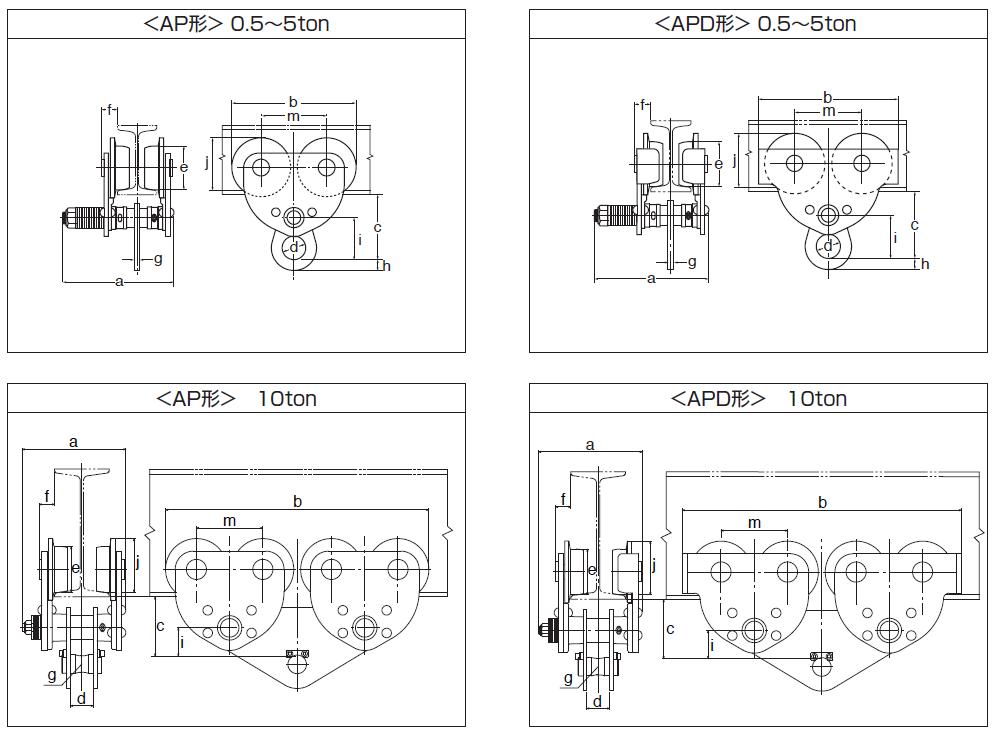

寸法表P

（単位：mm）
種類
（呼び）
（T）		プレーントロリー
abcdefghijm
APAPD
1/2207174196120455528.5102077.569.590
1207230253.5120458028.5102077.594.5121.5
224127130015560100331030100114.5142
32523113491857011340.51430112131162
52843513952208012542.52035134147182
102847217651656312542.545-77.5147182

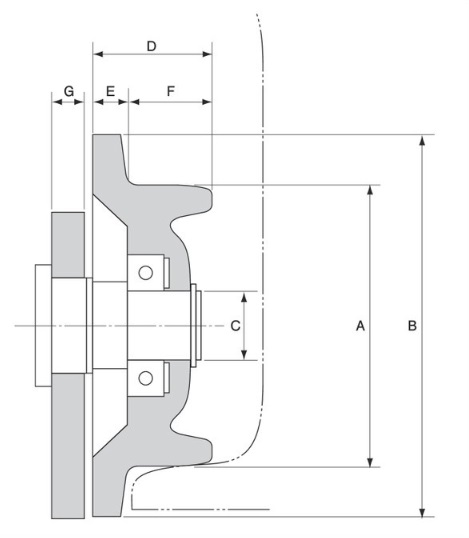

コマP寸法図（現行型）

（単位：mm）
 0.5t用1t用2t用3t用5t用
レールに当る外形A5580100113125
ツバの外形B84108.7129149169
ジク（車軸）の径C1517202530
コマ（車）の総幅D31.534.54046.551.5
ツバの幅E9.59.51114.514.5
レールに当る幅F2225293237
ガワイタの厚みG88101214
  • 10ton用コマ寸法は。5ton用と同じです。

型番リスト

表示件数:
  1. 1
型番
定格荷重(t)
JANコード
質量(g)
トラスココード
最小回転半径(mm)
適用レール幅(mm)
適合横行レール幅(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.5
4954380170500
7000.0
851-5910
900
75～125
75～125

1個

17,571円( 19,328円 )

8日目

1
4954380171002
10800.0
851-5911
1300
75～125
75～125

1個

18,655円( 20,521円 )

8日目

2
4954380172009
19500.0
851-5912
1500
100～150
100～150

1個

30,935円( 34,029円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
･一本のレールに複数のトロリーを使用する場合にトロリー同士が接しててもコマ同士が接触しないので脱輪しません。
･適応レール巾は9種類です。
･現場での取り付け作業がとても簡単です。
･密閉型高級ベアリングを使用しています。
･I型、H型レールどちらにも対応可能です。
･レール面に少々凹凸があっても走行できます。
【用途】
･荷物の横移動。
【材質】
･本体：鋼板製／コマ：FC250／コマ軸：SGDB／ステーボルト：S45C

(i)ご注意

  • 定格以上の荷重を吊らないでください。
  • 荷物の真下に絶対に入らないでください。本機を取り付けるH型鋼・I型鋼は水平であること。-20℃～＋60℃の範囲内の陸上で使用のこと。
  • 横引きや、横ゆれするような使い方をしないでください。
  • コマがレールから外れたままで使用しないでください。
  • レールのストッパーなどに急加速させてつき当てないでください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
