トラスコ中山

トラスコ中山

生爪（豊和用） HO7MA・高爪用【3個入り】

生爪（豊和用） HO7MA・高爪用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,893円 ～ 13,801円
税込価格
7,582円 ～ 15,181円

S45C鋼製の生爪。【特長】・修正削りが容易で、しかも適当な硬さを持っているS...

詳細情報を確認する

  • 種類：
    生爪
  • 取付けタイプ：
    セレーションタイプ
  • 適用メーカ：
    豊和
  • 詳細タイプ：
    HO7MA（高爪）用
  • ピッチ(mm)：
    1.5
  • 長さ(mm)：
    90
  • 特長：
    修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。

型番

未確定4件の候補があります。

Loading...

商品情報

生爪（豊和用） HO7MA（高爪）用の仕様

外観（HO7MA高爪タイプ）

外観（HO7MA高爪タイプ）

ピッチ拡大図

ピッチ拡大図

品番チャック外径
（インチ）		ピッチ
（mm）		長さ
（mm）		幅
（mm）		高さ
（mm）		質量
（kg/組）
HO7MA-8-6081.59032603.3
HO7MA-8-9081.59032905.4
HO7MA-10-60101.59035603.6
HO7MA-10-90101.59035905.3

製造国：日本

特長

  • 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用している。
  • 再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施している。

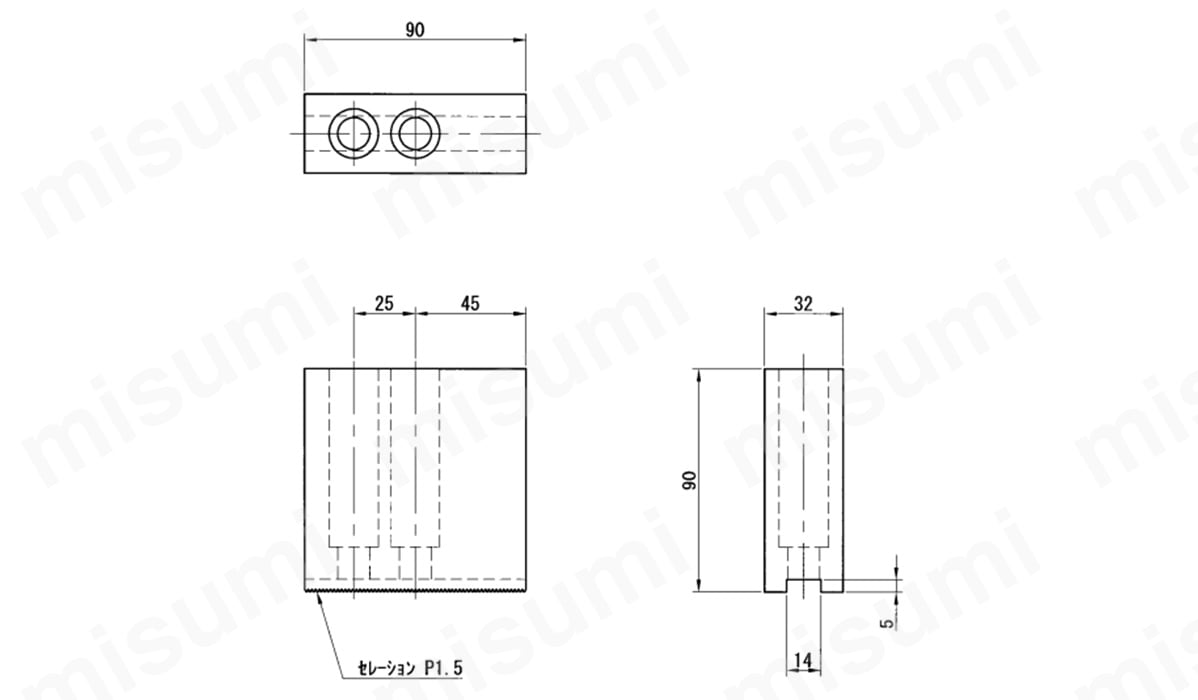

寸法図

HO7MA-8-60

HO7MA-8-60

HO7MA-8-90

HO7MA-8-90

HO7MA-10-60

HO7MA-10-60


HO7MA-10-90

HO7MA-10-90

使用上のご注意

  • ※ 生爪を取り付けるときは、チャックのゴミ等を取り除き、また生爪の油（サビ止め油）をふき取り、ボルト類はしっかりとお締め下さい。
  • ※ 装着時に外径面等、バランスを取って下さい。
  • ※ 高速回転時には遠心力がはたらきます。チャック圧力を高めに調整して下さい。
  • ※ 生爪成形時断続切削の為切削片の飛散には充分ご注意下さい。
  • ※ 熱処理及び溶接等の加工はしないで下さい。
  • ※ チャックに取り付ける以外には使用しないで下さい。
  • ※ チャック能力以上の使用はしないで下さい。
  • ※ チャック型式と同型式の生爪、ジョーナットをご使用下さい。

型番リスト

表示件数:
  1. 1
型番
適応チャック呼びサイズ
爪高さ(mm)
チャック外径(mm)
トラスココード
幅(mm)
JANコード
質量(g/組)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
60
203.2
112-9571
32
4989999331219
3300
10

1パック

3個入り

6,893円( 7,582円 )

1日目

8
90
203.2
112-9589
32
4989999331226
5400
10

1パック

3個入り

10,294円( 11,323円 )

1日目

10
60
254
112-9597
35
4989999331233
3600
10

1パック

3個入り

10,180円( 11,198円 )

1日目

10
90
254
112-9601
35
4989999331240
5300
10

1パック

3個入り

13,801円( 15,181円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

S45C鋼製の生爪。
【特長】
・修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用。
【用途】
・旋盤加工時のワークの固定に。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
