“アイアンマン”
- 数量スライド割引
- 通常価格(税別)
- 2,076円 ～ 6,922円
- 税込価格
- 2,284円 ～ 7,614円
【特長】・従来の溶接やボルト接合に比べて、作業時間を大幅に短縮します。・ボルト...
商品情報
製品特長・仕様
製品の基本仕様・特長
社団法人 仮設工業会 認定品（AC50・AC60）
- 主として作業構台、乗り入れ構台等の仮設構造物の部材の結合に最適。
- 構造物のボルト締め、溶接結合などに比較して、構築解体作業が大巾スピードアップかつ安全。
- ボルトの先端部分は高周波焼入をしており、鋼材をガッチリと食い込む特殊設計。

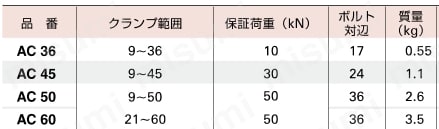

規格表
ボルトの締付トルクは、3,000kgf・cm（294N・m）で行ってください。
［AC45は1,500kgf・cm（147N・m）、AC36は500kgf・cm（49N・m）］
外形図
AC36
AC45
AC50
AC60
使用方法・使用事例
注意・禁止事項
必ずご使用前に取り扱い説明書をよくお読みいただき、十分に理解されたうえで、正しく安全に作業を行ってください。
型番リスト
- 表示件数:
| 型番 |
クランプ範囲(mm) |
保証荷重(kN) |
JANコード |
トラスココード |
t(mm) |
B(mm) |
L(mm) |
T(mm) |
a(mm) |
b(mm) |
質量(g) |
全長(mm) |
幅(mm) |
ふところ深さ(mm) |
最大口開き(mm) |
全高(mm) |
L(mm) |
ボルト |
ボルト締付力(N・m) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
9～36
|
10
|
4967521140942
|
103-8150
|
35
|
90
|
65
|
20
|
20
|
40
|
550
|
90
|
20
|
35
|
25
|
65
|
90
|
M12・6角対辺17mm
|
49
| 10 | 1個 | 2,076円(
2,284円
) | 1日目 | |
9～45
|
30
|
4967521196369
|
164-5463
|
44
|
114
|
92
|
26
|
28
|
48
|
1100
|
114
|
26
|
44
|
31
|
92
|
114
|
M16・6角対辺24mm
|
147
| 10 | 1個 | 3,493円(
3,842円
) | 1日目 | |
9～50
|
50
|
4967521100182
|
103-8168
|
55
|
135
|
120
|
38
|
35
|
55
|
2600
|
135
|
38
|
55
|
36
|
120
|
135
|
M24・6角対辺36mm
|
294
| 10 | 1個 | 6,598円(
7,258円
) | 1日目 | |
21～60
|
50
|
4967521342346
|
490-6039
|
55
|
156
|
126
|
40
|
35
|
63
|
3500
|
156
|
40
|
56
|
36
|
126
|
156
|
M24・6角対辺36mm
|
294
| 10 | 1個 | 6,922円(
7,614円
) | 1日目 |
Loading...
詳細情報
基本情報
【特長】
・従来の溶接やボルト接合に比べて、作業時間を大幅に短縮します。
・ボルトが外れることなく、鋼材を強く確実にクランプします。
・本体背部の穴は、防護シート張りやロープ張りなどに利用できます。
【用途】
・乗り入れ構台、オーバーブリッジ、作業台、足場、支持保工架台、置構台、仮設橋などのあらゆる仮設に。
・主に仮設構造物のボルトレス挟締。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
