型番：TPU2425
ねじ穴付Uクランプ 黒染 S45C ﾈｼﾞｱﾅﾂｷUｸﾗﾝﾌﾟ

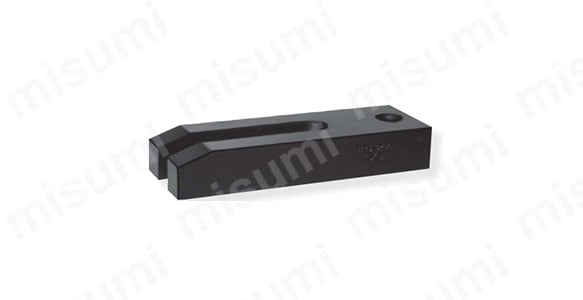

ねじ穴付Uクランプ 黒染 S45C TPU2425

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常単価(税別)
17,206円
税込単価
18,927円

ねじ穴付Uクランプ。【特長】・その他治工具との組合せにより威力発揮。【用途】・...

詳細情報を確認する

  • 種類：
    クランプ単品
  • 本体材質：
    焼入れ鋼
  • 詳細タイプ：
    ねじ穴付Uクランプ
  • 材質詳細：
    S45C
  • 熱処理：
    焼入 HRC35～47
  • 仕上：
    黒染

【ディージット】
探しまわる購買は
もうおしまい

型番

TPU2425 解除

Loading...

TPU2425 の仕様・寸法情報

商品情報

ねじ穴付Uクランプの特長

外形図

外形図

寸法図

寸法図

単位：mm

品番ABCDEFG適合ボルト適合スイベルボルト質量
（kg）
TPU2001938100601414.2M12×1.75M14CHS-40000.4
TPU2021938150881414.2M12×1.75CHS-40000.62
TPU2042550100601417M16×2M16CHS-60000.68
TPU2062550150871417M16×2CHS-60001.1
TPU2083050150882021M18×2.5M20CHS-70001.2
TPU21030502001252021M18×2.5CHS-70001.6
TPU24204560200932525M20×2.5M24CHS-80003.16
TPU242545602501202525M20×2.5CHS-80003.96
TPU243045603001432525M20×2.5CHS-80004.86

製品仕様

材質S45C
熱処理HRC35～47
仕上げ黒染め
製品スペック全長：100～300mm
製品スペック適合ボルト：M14～M24

開発秘話



ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数:
  1. 1
型番
全長(mm)
全幅(mm)
適合ボルト
高さ(mm)
爪部(mm)
適合スイベルボルト
トラスココード
質量(g)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

TPU2425

250
60
M24
45
120
CHS-8000
813-0918
3960

1個

17,206円( 18,927円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ねじ穴付Uクランプ。
【特長】
・その他治工具との組合せにより威力発揮。
【用途】
・機械加工時のワークセッティングに最適。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

TPU2425で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ねじ穴付Uクランプ 黒染 S45Cの型番TPU2425のページです。
型番TPU2425に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

ねじ穴付Uクランプ 黒染 S45C

ねじ穴付Uクランプ 黒染 S45C

    ねじ穴付ストラップクランプ 黒染 S45C

    ねじ穴付ストラップクランプ 黒染 S45C

      ステップクランプ

      ステップクランプ

        プレーンクランプ

        プレーンクランプ

          フォーク型クランプ

          フォーク型クランプ

            0.1-1.2/0.1-0.9/0.1-0.6mm ピンバイス（貫通式）

            0.1-1.2/0.1-0.9/0.1-0.6mm ピンバイス（貫通式）

              黒染めプレーンクランプ（S45C）

              黒染めプレーンクランプ（S45C）

                クランプバー B型

                クランプバー B型

                  4本組 プローブ（精密用）,ハンドル・先端材質…ステンレス

                  4本組 プローブ（精密用）,ハンドル・先端材質…ステンレス

                    タップアンドノ－ズクランプ

                    タップアンドノ－ズクランプ

                      スライド　ストラップ　クランプ

                      スライド　ストラップ　クランプ
                        メーカー スーパーツール スーパーツール ミスミ ミスミ ナベヤ エスコ ナベヤ ナベヤ エスコ ニューストロング ニューストロング
                        通常価格 3,715円～ 3,762円～ 2,180円～ 1,920円～ 9,143円～ 1,193円～ 2,180円～ 1,360円～ 3,780円 8,225円～ 3,849円～
                        通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   3日目～   在庫品1日目～   当日出荷可能 4日目   1日目   1日目
                        種類 クランプ単品 クランプ単品 クランプ単品 クランプ単品 クランプ単品 - クランプ単品 クランプ単品 - クランプ単品 クランプ単品
                        本体材質 焼入れ鋼 焼入れ鋼 焼入れ鋼 焼入れ鋼 焼入れ鋼 - 焼入れ鋼 焼入れ鋼 - 焼入れ鋼 焼入れ鋼
                        詳細タイプ ねじ穴付Uクランプ ねじ穴付ストラップクランプ - - - - - - - - -
                        材質詳細 S45C S45C - - - - - - - - -
                        熱処理 焼入 HRC35～47 焼入 HRC35～47 - - - - - - - - -

                        ねじ穴付Uクランプ 黒染 S45Cのレビュー

                        評価 5.0 平均満足度：5.0 1件のレビュー
                        1. 星５
                          100%
                        2. 星４
                          0%
                        3. 星３
                          0%
                        4. 星２
                          0%
                        5. 星１
                          0%
                        金型
                        評価 5.0満足度：5.02022/08/03
                        この商品は自社内で金型のための部品として使用しています。Ｕクランプタイプなので脱着がしやすく、金型使用の作業に丁度良いです。材質も硬度が見込めますし、焼入れもしてあるようですので耐久性についても期待できます。

                        もっと読む 閉じる

                        0人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        1件全て見る

                        よくあるご質問（FAQ）

                        Q 材質は何ですか？
                        A
                        S45Cです

                        この商品のバリエーション

                        型番
                        TPU202
                        TPU204
                        TPU206
                        TPU208
                        TPU210
                        TPU2430
                        型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                        出荷日                        		全長
                        (mm)                         		全幅
                        (mm)                         		適合ボルト 高さ
                        (mm)                         		爪部
                        (mm)                         		適合スイベルボルト トラスココード 質量
                        (g)

                        4,229円

                        ( 4,652円 )                        		1個 -

                        4日目

                        		15038M141988CHS-4000171-5259620

                        5,127円

                        ( 5,640円 )                        		1個 -

                        在庫品1日目

                        当日出荷可能

                        		10050M162560CHS-6000171-5267680

                        5,811円

                        ( 6,392円 )                        		1個 -

                        4日目

                        		15050M162587CHS-6000171-52751100

                        7,070円

                        ( 7,777円 )                        		1個 -

                        在庫品1日目

                        当日出荷可能

                        		15050M203088CHS-7000171-52831200

                        8,174円

                        ( 8,991円 )                        		1個 -

                        4日目

                        		20050M2030125CHS-7000171-52911600

                        22,603円

                        ( 24,863円 )                        		1個 -

                        4日目

                        		30060M2445143CHS-8000813-09194860
