インパクト用エクステンションソケット3AEX-L150

インパクト用エクステンションソケット3AEX-L150

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,050円 ～ 3,475円  特別価格
税込価格
3,355円 ～ 3,823円  特別価格

六角ボルト・ナットの締付け・緩め作業用インパクトソケット9.5mm差込ロングタ...

詳細情報を確認する

  • 用途：
    インパクト用
  • ソケット形状：
    6角
  • 差込角（電動ドリルの場合は、軸寸法）(mm)：
    9.5
  • 差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)：
    3/8
  • 全長(L寸法)(mm)：
    150
  • 単品・セット区分：
    単品 ソケット
  • 全長：
    150

型番

未確定11件の候補があります。

Loading...

表示件数:
  1. 1
型番
二面幅寸法(S寸法)
対辺寸法(mm)
JANコード
トラスココード
質量(g)
二面幅部外径(D1寸法)(mm)
最大外径(D1orD2寸法)(mm)
二面幅部深さ（L1寸）(mm)
貫通穴内径(d寸)(mm)
質量(g)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
6
4953488221268
810-9436
98
10.0
19
5
8
98

1個

3,050円( 3,355円 )

4日目

7
7
4953488221251
810-9440
100
11.5
19
6
8
100

1個

3,050円( 3,355円 )

5日目

8
8
4953488221244
810-9444
105
13
19
6
8
105

1個

3,050円( 3,355円 )

在庫品1日目

当日出荷可能

10
10
4953488221237
810-9448
125
15.5
19
8
10
125

1個

3,135円( 3,449円 )

5日目

13
13
4953488221213
810-9456
175
20
20
9
12
175

1個

3,135円( 3,449円 )

5日目

14
14
4953488221206
810-9460
180
21
21
10
12
180

1個

3,135円( 3,449円 )

5日目

15
15
4953488221190
810-9464
215
22
22
10
14.3
215

1個

3,235円( 3,559円 )

5日目

16
16
4953488221183
810-9468
230
24
24
11
14.3
230

1個

3,235円( 3,559円 )

5日目

17
17
4953488221176
810-9472
235
25
25
11
14.3
235

1個

3,235円( 3,559円 )

5日目

18
18
4953488221169
810-9476
240
26
26
13
14.3
240

1個

3,475円( 3,823円 )

4日目

19
19
4953488221152
810-9480
245
27
27
13
14.3
245

1個

3,475円

3,299円

( 3,629円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

六角ボルト・ナットの締付け・緩め作業用インパクトソケット9.5mm差込ロングタイプソケット。
【特長】
・インパクトレンチ・動力工具用。
・産ラインでの作業性向上に奥まった箇所、狭い箇所にあるボルト・ナットの締付け、緩め作業に最適。
・サイズに応じて軸部の径を最適化することで、軽量化を実現。
・全長150mm。
【用途】
・生産ライン・機械の組立・整備・自動車・バイクのメンテナンスに最適。

商品仕様

製品特長・仕様

製品の基本仕様・特長

  • 差込角：9.5mm
  • 全長：150mm

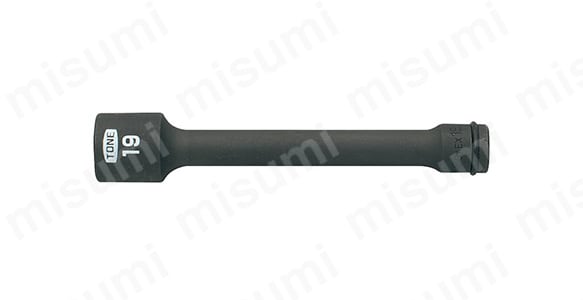

商品画像

商品画像

ピン・Oリング適応表
ピンP3016S
OリングRINGP14S

規格表

型番二面幅寸法（mm）
S		寸法（mm）
D1		寸法（mm）
L1		寸法（mm）
L		寸法（mm）
d		質量（g）
3AEX-06L150610.051508.098
3AEX-07L150711.561508.0100
3AEX-08L150813.061508.0105
3AEX-10L1501015.5815010.0125
3AEX-12L1501219.0915012.0170
3AEX-13L1501320.0915012.0175
3AEX-14L1501421.01015012.0180
3AEX-15L1501522.01015014.3215
3AEX-16L1501624.01115014.3230
3AEX-17L1501725.01115014.3235
3AEX-18L1501826.01315014.3240
3AEX-19L1501927.01315014.3245

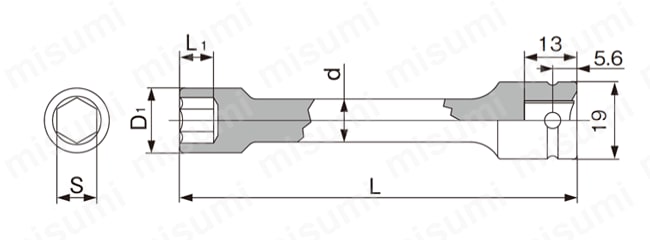

外形図

寸法図

寸法図

注意・禁止事項

警告

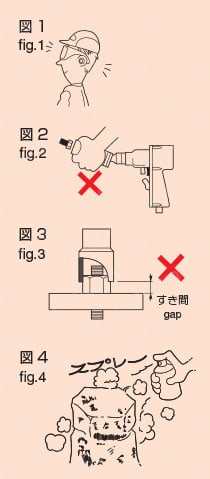

  • 危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
  • 回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
  • Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
  • Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。
注意
  • 工具は本来の使用目的以外には使用しないでください。
  • 使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
  • ボルト・ナットのサイズに合ったものを使用してください。
  • ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
  • インパクトレンチを回転させながらナットに差し込まないでください。
  • ジョイントはエクステンションバーに比べると約半分の強さです。
  • アタッチメント類を2ヶ以上連結しないでください。
  • 錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）
インパクト用エクステンションソケット3AEX-L150

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
