栄工舎

栄工舎

フラットザグリドリル FZD-A

フラットザグリドリル FZD-A

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 2.5平均満足度2.5 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
6,054円 ～ 21,672円  特別価格
税込価格
6,659円 ～ 23,839円  特別価格

先端部がフラットのエンドミルシャンクドリル （ハイス）。【特長】・先端部がフラ...

詳細情報を確認する

  • 被削材：
    一般鋼 / 鋳鉄 / アルミ / 銅
  • 工具材質：
    粉末ハイス
  • コーティング：
    鋼用
  • 刃数(枚)：
    2
  • 小径ねじれ角(°)：
    25°
  • シャンク径公差（mｍ）(mm)：
    h7
  • シャンクタイプ：
    ストレートシャンク
  • 刃形状：
    右刃右ネジレ

型番

未確定216件の候補があります。

Loading...

商品情報

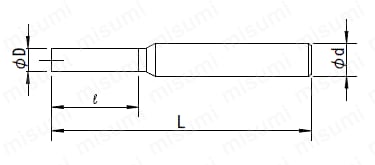

フラットザグリドリル FZD-Aの外形図と寸法

フラットザグリドリル FZD-A:関連画像

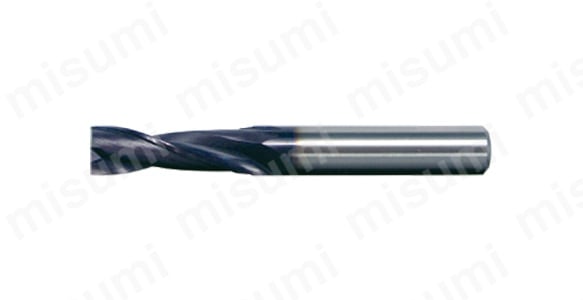

フラットザグリドリル FZD-A

フラットザグリドリル FZD-A:関連画像

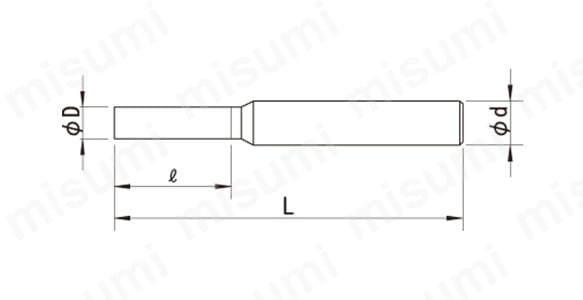

フラットザグリドリル FZD-Aの外形図

刃径
(φD)
Dia.		 溝長
(l)
Length
of Flutes		 全長
(L)
Overall
Length		 シャンク径
(φd)
Shank
Dia.
2 8 50 4
2.1 8 50 4
2.2 8 50 4
2.3 8 50 4
2.4 8 50 4
2.5 10 50 4
2.6 10 50 4
2.7 10 50 4
2.8 10 50 4
2.9 10 50 4
3 12 50 4
3.1 12 50 4
3.2 12 50 4
3.3 12 50 4
3.4 12 50 4
3.5 14 50 4
3.6 14 50 4
3.7 14 50 4
3.8 14 50 4
3.9 14 50 4
4 16 50 4
4.1 16 50 6
4.2 16 50 6
4.3 16 50 6
4.4 16 50 6
4.5 18 50 6
4.6 18 50 6
4.7 18 50 6
4.8 20 60 6
4.9 20 60 6
5 20 60 6
5.1 20 60 6
5.2 20 60 6
5.3 20 60 6
5.4 20 60 6
5.5 22 60 6
5.6 22 60 6
5.7 22 60 6
5.8 22 60 6
5.9 22 60 6
6 22 60 6
6.1 24 70 6
6.2 24 70 6
6.3 24 70 6
6.4 24 70 6
6.5 28 70 6
6.6 28 70 6
刃径
(φD)
Dia.		 溝長
(l)
Length
of Flutes		 全長
(L)
Overall
Length		 シャンク径
(φd)
Shank
Dia.
6.7 28 70 6
6.8 28 70 6
6.9 28 70 6
7 28 70 6
7.1 28 70 6
7.2 28 70 6
7.3 28 70 6
7.4 28 70 6
7.5 28 70 6
7.6 28 70 6
7.7 28 70 6
7.8 28 70 6
7.9 28 70 6
8 28 70 8
8.1 28 80 8
8.2 28 80 8
8.3 28 80 8
8.4 28 80 8
8.5 28 80 8
8.6 28 80 8
8.7 28 80 8
8.8 28 80 8
8.9 28 80 8
9 30 80 8
9.1 30 80 8
9.2 30 80 8
9.3 30 80 8
9.4 30 80 8
9.5 32 80 8
9.6 32 80 8
9.7 32 80 8
9.8 32 80 8
9.9 32 80 8
10 32 80 10
10.1 33 90 10
10.2 33 90 10
10.3 33 90 10
10.4 33 90 10
10.5 33 90 10
10.6 33 90 10
10.7 33 90 10
10.8 33 90 10
10.9 33 90 10
11 35 90 10
11.1 35 90 10
11.2 35 90 10
11.3 35 90 10
  • ※ 上記以外のタイプ・型番については、カタログを参照してください。
公差
(Tolerance)		 D d
0.01卜ビ
Increment 0.1		 0
-0.03		 0.05卜ビ
Increment 0.05		 0
-0.009		 h7

右刃右ネジレ25° TiAINコーティング 刃数:2 粉末ハイス

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ
型番
小径(ドリル径)(mm)
ステップ長(mm)
全長(mm)
シャンク径、MTNo
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
8
50
4

1個

6,192円( 6,811円 )

1日目

2.05
8
50
4

1個

6,536円( 7,190円 )

1日目

2.1
8
50
4

1個

6,192円( 6,811円 )

1日目

2.2
8
50
4

1個

6,192円( 6,811円 )

1日目

2.3
8
50
4

1個

6,192円( 6,811円 )

1日目

2.4
8
50
4

1個

6,192円( 6,811円 )

1日目

2.5
10
50
4

1個

6,192円( 6,811円 )

1日目

2.6
10
50
4

1個

6,192円( 6,811円 )

1日目

2.7
10
50
4

1個

6,192円( 6,811円 )

1日目

2.8
10
50
4

1個

6,192円( 6,811円 )

1日目

2.9
10
50
4

1個

6,192円( 6,811円 )

1日目

2.15
8
50
4

1個

6,536円( 7,190円 )

1日目

2.25
8
50
4

1個

6,536円( 7,190円 )

1日目

2.35
8
50
4

1個

6,536円( 7,190円 )

1日目

2.45
8
50
4

1個

6,536円( 7,190円 )

1日目

2.55
10
50
4

1個

6,536円( 7,190円 )

1日目

2.65
10
50
4

1個

6,536円( 7,190円 )

1日目

2.75
10
50
4

1個

6,536円( 7,190円 )

1日目

2.85
10
50
4

1個

6,536円( 7,190円 )

1日目

2.95
10
50
4

1個

6,536円( 7,190円 )

1日目

3
12
50
4

1個

6,192円( 6,811円 )

1日目

3.05
12
50
4

1個

6,536円( 7,190円 )

1日目

3.1
12
50
4

1個

6,192円( 6,811円 )

1日目

3.2
12
50
4

1個

6,192円( 6,811円 )

1日目

3.3
12
50
4

1個

6,192円( 6,811円 )

1日目

3.4
12
50
4

1個

6,192円( 6,811円 )

1日目

3.5
14
50
4

1個

6,192円( 6,811円 )

1日目

3.6
14
50
4

1個

6,192円( 6,811円 )

1日目

3.7
14
50
4

1個

6,192円( 6,811円 )

1日目

3.8
14
50
4

1個

6,192円( 6,811円 )

1日目

3.9
14
50
4

1個

6,192円( 6,811円 )

1日目

3.15
12
50
4

1個

6,536円( 7,190円 )

1日目

3.25
12
50
4

1個

6,536円( 7,190円 )

1日目

3.35
12
50
4

1個

6,536円( 7,190円 )

1日目

3.45
12
50
4

1個

6,536円( 7,190円 )

1日目

3.55
14
50
4

1個

6,536円( 7,190円 )

1日目

3.65
14
50
4

1個

6,536円( 7,190円 )

1日目

3.75
14
50
4

1個

6,536円( 7,190円 )

1日目

3.85
14
50
4

1個

6,536円( 7,190円 )

1日目

3.95
14
50
4

1個

6,536円( 7,190円 )

1日目

4
16
50
4

1個

6,192円( 6,811円 )

1日目

4.05
16
50
6

1個

6,536円( 7,190円 )

1日目

4.1
16
50
6

1個

6,192円( 6,811円 )

1日目

4.2
16
50
6

1個

6,192円( 6,811円 )

1日目

4.3
16
50
6

1個

6,192円( 6,811円 )

1日目

4.4
16
50
6

1個

6,192円( 6,811円 )

1日目

4.5
18
50
6

1個

6,192円( 6,811円 )

1日目

4.6
18
50
6

1個

6,192円( 6,811円 )

1日目

4.7
18
50
6

1個

6,192円( 6,811円 )

1日目

4.8
20
60
6

1個

6,536円( 7,190円 )

1日目

4.9
20
60
6

1個

6,536円( 7,190円 )

1日目

4.15
16
50
6

1個

6,536円( 7,190円 )

1日目

4.25
16
50
6

1個

6,536円( 7,190円 )

1日目

4.35
16
50
6

1個

6,536円( 7,190円 )

1日目

4.45
16
50
6

1個

6,536円( 7,190円 )

1日目

4.55
18
50
6

1個

6,536円( 7,190円 )

1日目

4.65
18
50
6

1個

6,536円( 7,190円 )

1日目

4.75
18
50
6

1個

6,536円( 7,190円 )

1日目

4.85
20
60
6

1個

6,880円( 7,568円 )

1日目

4.95
20
60
6

1個

6,880円( 7,568円 )

1日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ

Loading...

詳細情報

基本情報

先端部がフラットのエンドミルシャンクドリル （ハイス）。
【特長】
・先端部がフラット刃になっており、傾斜面の加工でも一発加工が可能。
・TiAlNコーティング採用により、対磨耗性を実現。
【用途】
・ザグリ加工、下穴なしの一発加工などに使用。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フラットザグリドリル FZD-A

フラットザグリドリル FZD-A

    VAPDSCB バイオレット 高精度ドリル 座ぐり用

    VAPDSCB バイオレット 高精度ドリル 座ぐり用

      EPSS 薄板用プレートパルドリル

      EPSS 薄板用プレートパルドリル

        TiAlNコート粉末ハイス鋼ドリル ステンレス加工用/エンドミルシャンク/スタブ

        TiAlNコート粉末ハイス鋼ドリル ステンレス加工用/エンドミルシャンク/スタブ

          VAPDS バイオレット 高精度ドリル（S）

          VAPDS バイオレット 高精度ドリル（S）

            管用ドリル（ストレートシャンク） PTDS

            管用ドリル（ストレートシャンク） PTDS

              TiAlNコート粉末ハイス鋼ドリル ステンレス加工用/エンドミルシャンク/レギュラー

              TiAlNコート粉末ハイス鋼ドリル ステンレス加工用/エンドミルシャンク/レギュラー

                EMC スーパードリル・スタブ形

                EMC スーパードリル・スタブ形

                  3KD 三角ドリル（6.5型）

                  3KD 三角ドリル（6.5型）

                    VAPDSSUS バイオレット 高精度ドリル ステンレス用（S）

                    VAPDSSUS バイオレット 高精度ドリル ステンレス用（S）

                      マイクロドリル タイプN 301

                      マイクロドリル タイプN 301

                        電着ダイアモンドドリル セラドリル

                        電着ダイアモンドドリル セラドリル

                          ハイス鋼ドリル ストレートシャンク/レギュラー

                          ハイス鋼ドリル ストレートシャンク/レギュラー
                            メーカー 栄工舎 三菱マテリアル 三菱マテリアル ミスミ 三菱マテリアル 栄工舎 ミスミ フクダ精工 三菱マテリアル 三菱マテリアル グーリング オーエスジー ミスミ
                            通常価格 6,054円～ 4,380円～ 392円～ 510円～ 1,310円～ 9,536円～ 540円～ 1,800円～ 1,940円 900円～ 1,004円～ 6,138円～ 850円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 1日目～   在庫品1日目   当日出荷可能 1日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 1日目～   在庫品1日目   当日出荷可能
                            被削材 一般鋼 / 鋳鉄 / アルミ / 銅 一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ - - - - - - - - - - -
                            工具材質 粉末ハイス ハイス - - - - - - - - - - -
                            コーティング 鋼用 鋼用 - - - - - - - - - - -
                            刃数(枚) 2 - - - - - - - - - - - -
                            小径ねじれ角(°) 25° - - - - - - - - - - - -

                            フラットザグリドリル FZD-Aのレビュー

                            評価 2.5 平均満足度：2.5 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              50%
                            フラット穴加工
                            評価 1.0満足度：1.02019/07/04
                            下穴なし、一発加工が可能と書いてあり、OSGよりもサイズも豊富で安かったので購入。
                            振れがひどく、送り、回転も色々試したがフラットに綺麗にあかない。
                            コレットの問題かと思ったが、同じコレットに買い直したOSGフラットドリルで加工をしたら一発加工で振れなし、公差良し。
                            栄工舎に問い合わせるとセンター下穴は必要との事。
                            パンフに下穴なし、一発工が可能と書いてはいけないと思う。
                            結論は、さすがはOSGといった感想。

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ザグリ加工
                            評価 4.0満足度：4.02018/06/28
                            切れ味が良く耐久性もあるので良く使用しています。エンドミルで仕上げていたより時間の短縮が出来ました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 横走りの加工は出来ますか？
                            A
                            あくまでドリルなので、横走りの加工は出来ません。

                            段付きドリル・座繰りドリルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            ツール用品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
