全方位手元微調整機構付永久磁石付ノガフレックス
- SALE 2025/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 24,754円 22,919円
- 税込単価
- 27,229円 25,211円
【特長】・アームに触れずに手元微調整！ゲージの微動送り装置が、マグネットのすぐ...
-
- 商品タイプ：
- マグネットスタンド(アームタイプ)
-
- サイズ：
- 小型
-
- 吸着力(N)：
- 280（永磁）
-
- 測定器取付穴：
- φ8 (6×8㎜アダプター付)
-
- アリ溝 有無：
- 有
-
- マグネット幅(mm)：
- 16
-
- マグネット奥行(mm)：
- 60
-
- マグネット高さ(mm)：
- 32
-
- 質量(kg)：
- 0.442
-
- アーム全長(mm)：
- 128.5
-
- アーム寸法(mm)：
- 56×51
-
- トラスココード：
- 837-9818
-
- 特長1：
- 強力ポパイマグネットの底面は150°にV型加工されていますので、平面だけでなく円筒面にも付けられます。
手元微調整機構搭載の永久磁石付き小型ホルダー
アームに触れずに手元で微調整が可能。ゲージの微動送り装置がマグネットのすぐ上にあるため。手振れせずゲージの0合わせが瞬時に可能。
マグネット幅が16mmなので、狭い場所でも使用が容易。
皿バネとベアリングの一体化機構の付いた締め付けノブで、アームを強力にロック。センターロックねじを締めると、3ヶ所のアーム間接が同時に強力ロック。完全メカ式で半永久的に使用可能。
NF1000（テストインジケーター）との使用例。スピンドルから垂らす。

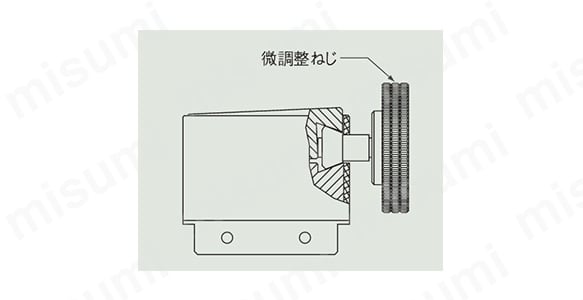

微調整ねじは、ゆるめると全周囲に動かすことができるので360°どの方向にもゲージを傾斜させることが可能。
寸法図
- 下アーム長さ（L1） 56mm
- 上アーム長さ（L2） 51mm
- アーム全長（L1+L2+L3） 128.5mm
- マグネット W16×L60×H32mm、保持力280N（永久磁石）
- アーム先端部 φ8（直径8mm）穴、アリ溝、6×8mmアダプター付き
- 重量 0.442kg
詳細情報
基本情報
【特長】
・アームに触れずに手元微調整！ゲージの微動送り装置が、マグネットのすぐ上にあるため、手振れせず、ゲージの0合わせが瞬時にできます
・ポパイ・ノガフレックスは、ノガ社を代表する小型マグネットベースです
・NF1030のマグネット幅は16mmで狭い場所でも使い易くなっています
類似品
この商品に近い類似品がありませんでした。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
全方位手元微調整機構付永久磁石付ノガフレックスの型番NF1030のページです。
型番NF1030に関する仕様情報を記載しております。
