タンガロイ

タンガロイ

TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR

TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,800円 ～ 12,120円
税込価格
5,280円 ～ 13,332円

先端交換式エンドミルTungMeister用加工ヘッドR面取りタイプのフライス...

詳細情報を確認する

  • 刃数：
    2
  • ねじれ角(°)：
    0
  • 被削材：
    鋼、ステンレス、鋳鉄、難削材、高硬度材
  • 用途：
    r 面取り用
  • 用途2：
    面取り加工

(i)ご注意

  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

型番

未確定7件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

最適工具の選択で加工能率を向上。さらに段取り時間も削減し生産性を劇的に改善。


工具交換時間を大幅短縮
  • 機械のダウンタイムを劇的に短縮
  • 刃先交換のみで手間要らず
TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 製品仕様1

抜群の刃先位置再現性

  • テーパ＋端面当たりの2面拘束で精度を確保。
  • ヘッド交換のみの作業で一度のホルダセット精度を確保可能。
TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 製品仕様2
TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 製品仕様3
環境対応型工具
  • 工具の廃棄物重量を削減できます。
    例：φ12mm スクエアエンドミル
    TUNG MEISTER 全長 20mm：約20g
    ソリッドエンドミル  全長 80mm：約140g
再研品関連コスト''0''
  • ヘッド交換だけで「常に新品」
  • 面倒な再研品の管理がなくなります。
  • 再研削しろを気にせず、トコトン使えます。

最新コーティング材種により長寿命を実現
【AH715】

  • 3種類の機能を持つNano積層膜を融合した「トリプルNanoテクノロジー」コーティングを採用
  • 「耐摩耗性」「耐欠損性」「耐酸化性」「耐溶着性」「耐皮膜剥離性」を高次元で共存
TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 製品仕様4

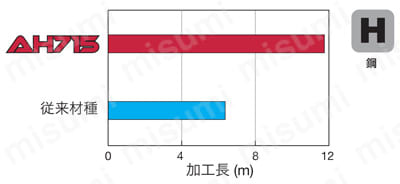

鋼加工での寿命比較
AH715は従来材種に比べ長寿命

TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 鋼加工での寿命比較（P鋼）
シャンクVSSD16L100S10-S
ヘッドVED160L12.0R05-04S10
被削材C55（1055）
切削速度Vc = 150m/min
刃当り送りfz = 0.12mm/t
切込みap = 5mm
切削幅ae = 1.5mm
機械立型 M/C, BT40
TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 鋼加工での寿命比較（H鋼）
シャンクVSSD16L100S10-S
ヘッドVED160L12.0R05-04S10
被削材SKD11（D2）（HRC58）
切削速度Vc = 60m/min
刃当り送りfz = 0.05mm/t
切込みap = 5mm
切削幅ae = 0.5mm
機械立型 M/C, BT40

外形図

【VCR**-02】
タングマイスター用ヘッド R面取り加工用 2枚刃

TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 外形図

APMX = 最大切込み、CRKS = 接続ねじサイズ

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


面取り用

TUNGMEISTER（タングマイスター） 面取り用ヘッド VCR 推奨切削条件表

型番リスト

表示件数:
  1. 1
型番
寸法 φd(mm)
寸法L(mm)
寸法ap(mm)
寸法r(mm)
寸法ΦDｃ(mm)
φd1(mm)
寸法S(mm)
スパナ
CADデータ有無(2D/3D)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5.8
10.5
7.5
1.0
8
7.6
S05
KEYV-S05
3D

2個

4,800円( 5,280円 )

1日目

6.8
12.5
9.5
1.6
10
9.5
S06
KEYV-S06
2D／3D

2個

5,440円( 5,984円 )

1日目

5.1
12.5
9.5
2.5
10
9.5
S06
KEYV-S06
2D／3D

2個

5,440円( 5,984円 )

1日目

6.5
15.6
12
3.0
12.7
12.2
S08
KEYV-S08
2D／3D

2個

6,840円( 7,524円 )

1日目

4.7
15.6
12
4.0
12.7
12.2
S08
KEYV-S08
2D／3D

2個

6,840円( 7,524円 )

1日目

6.2
19.1
15
5.0
16
15.2
S10
KEYV-S10
2D／3D

2個

10,590円( 11,649円 )

1日目

8
17.4
7
6.0
20
18.3
S12
KEYV-S12
2D／3D

2個

12,120円( 13,332円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

先端交換式エンドミルTungMeister用加工ヘッドR面取りタイプのフライスチップ・ホルダー備品。
【特長】
・エンドミル加工の新機軸。
・数多い工具形状の中から、最適な一本。
・工具交換時間を劇的に削減。
・ご注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
【用途】
・タングマイスター用ヘッドのR面取り加工用2枚刃。

(i)ご注意

  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
