タンガロイ

タンガロイ

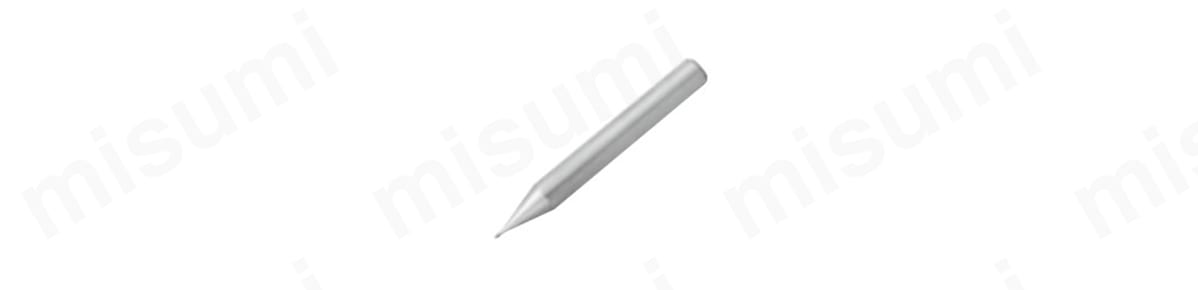

T-CBNボールエンドミル

T-CBNボールエンドミル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
23,100円 ～ 24,080円
税込価格
25,410円 ～ 26,488円

金型加工用のボールエンドミル。【特長】・工具径が0.6～2.0mmまで対応でき...

詳細情報を確認する

  • 工具材質：
    CBN
  • 標準/追加工区分：
    メーカー標準品
  • 刃数(枚)：
    2
  • シャンク径(mm)：
    6
  • 全長(mm)：
    50
  • R精度(μm)：
    ±5
  • シャンク径公差：
    h6

型番

未確定4件の候補があります。

Loading...

商品情報

外形図

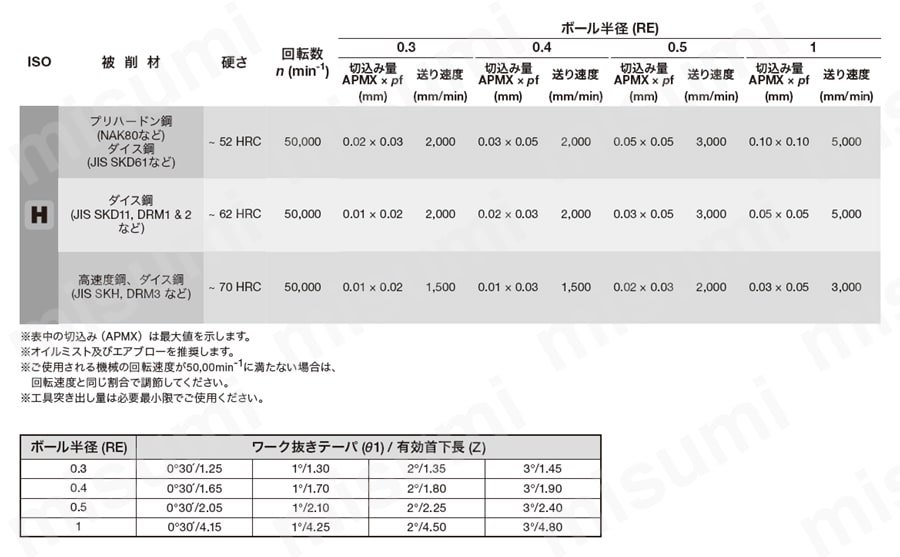

推奨切削条件

金型加工用として使用するエンドミル

形状がボールタイプ

形状がボールタイプ

●：設定アイテム

製品仕様

RR公差シャンク径公差
0.3～1.0±0.005h6

公差

切削材プリハードン鋼（NAK80など）
ダイス鋼（JIS SKD61など）		ダイス鋼
（JIS SKD11,DRM1 & 2 など）		高速度鋼、ダイス鋼
（JIS SKH,DRM3など）		ワーク抜きテーパ（θ1）／有効首下長（Z）
ボール半径
（R）		硬さ
～52HRC～62HRC～70HRC
切込み量
ap×pf（mm）		送り速度
（mm/min）		回転数
n（min-1）		切込み量
ap×pf（mm）		送り速度
（mm/min）		回転数
n（min-1）		切込み量
ap×pf（mm）		送り速度
（mm/min）		回転数
n（min-1）
0.30.02×0.032,00050,0000.01×0.022,00050,0000.01×0.021,50050,0000°30'／1.251°／1.302°／1.353°／1.45
0.40.03×0.052,0000.02×0.032,0000.01×0.031,5000°30'／1.651°／1.702°／1.803°／1.90
0.50.05×0.053,0000.03×0.053,0000.02×0.032,0000°30'／2.051°／2.102°／2.253°／2.40
1.00.10×0.105,0000.05×0.055,0000.03×0.053,0000°30'／4.151°／4.252°／4.503°／4.80

・表中の切込み（ap）は最大値を示します。
・オイルミスト及びエアブローを推奨します。
・ご使用される機械の回転速度が50,00min-1に満たない場合は、回転速度と同じ割合で調節してください。
・工具突き出し量は必要最小限でご使用ください。

この商品の外形図と寸法について

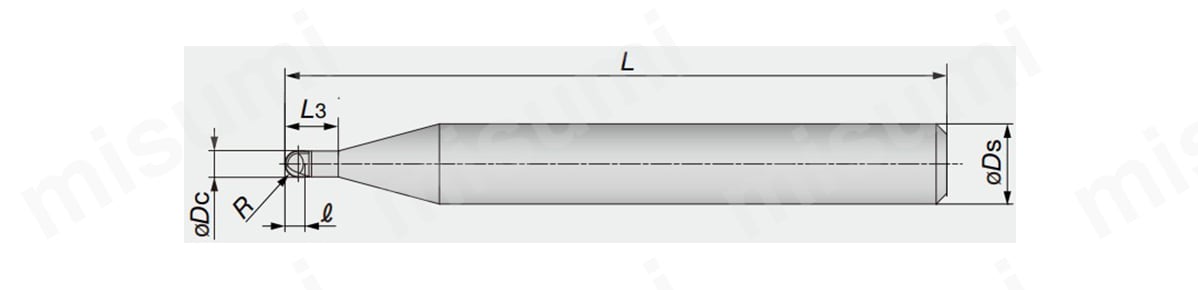

T-CBNボールエンドミルの寸法図

T-CBNボールエンドミルの寸法図

形番BX850zRφDclL3LφDs
BBB2006●20.30.60.51.2506
BBB2008●20.40.80.61.6506
BBB2010●20.510.72506
BBB2020●2121.54506

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
T-CBNボールエンドミル 推奨切削条件表

型番リスト

表示件数:
  1. 1
型番
刃径(mm)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.6
0.5
0.3
1.2

1個

23,100円( 25,410円 )

1日目

0.8
0.6
0.4
1.6

1個

23,100円( 25,410円 )

1日目

1
0.7
0.5
2

1個

23,100円( 25,410円 )

1日目

2
1.5
1
4

1個

24,080円( 26,488円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

金型加工用のボールエンドミル。
【特長】
・工具径が0.6～2.0mmまで対応できる4種類のバリエーションで用途にあわせて選択可能。
・形状がボールタイプで刃数が2枚刃。
・R精度：±5μm、シャンク径（d）：6mm、全長（L）：50mm。
・エンドミル：面の刃で切削し、軸に直交する方向に穴を削り広げる切削道具。
【用途】
・金型加工用として利用可能。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
