リニアゲージ（2～5mmストローク）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

尾崎製作所

尾崎製作所

リニアゲージ（2～5mmストローク）

  • SALE 2025/07/14まで
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
38,024円 ～ 42,248円  特別価格
税込価格
41,826円 ～ 46,473円  特別価格

最小表示量0.01mm、0.001mmタイプより選択できる、リニアゲージ。【特...

詳細情報を確認する

  • コード長さ(m)：
    2
  • 使用温度：
    0～40℃
  • オプション：
    中継コード（2、3、5、10m）

型番

未確定4件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

ゲージ高さを極力小さくして狭い箇所の測定や、振れ測定に最適なリニアゲージ

リニアゲージ（2～5mmストローク）:関連画像

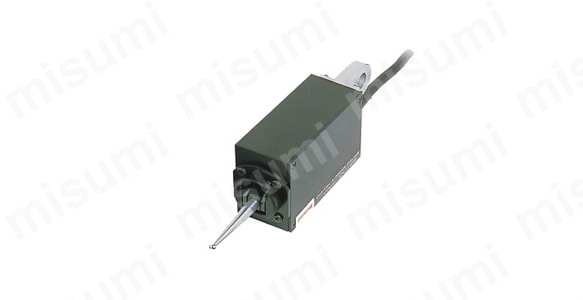

レバータイプ（DL-2／DL-2S）

リニアゲージ（2～5mmストローク）:関連画像

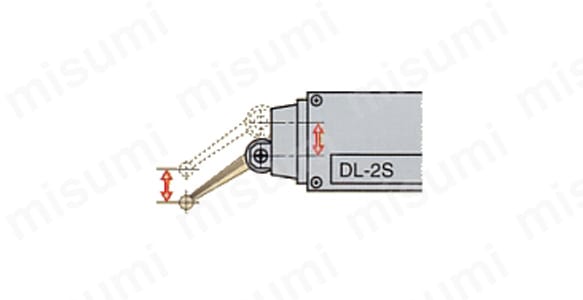

DL-2／DL-2Sのレバーは図のようにして直接的にスライドして測定。(弧動作による誤差を防いでいる。)

リニアゲージ（2～5mmストローク）:関連画像

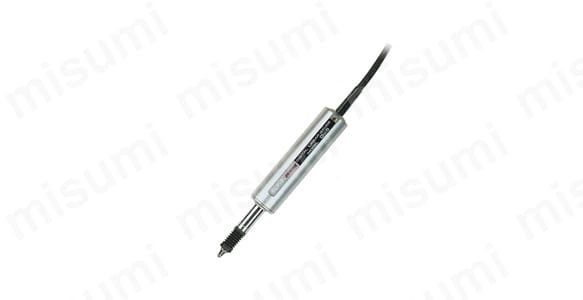

ペンシルタイプ（D-5／D-5S）

リニアゲージ（2～5mmストローク）:関連画像

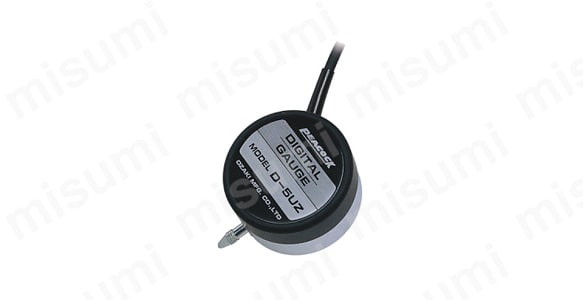

スモールタイプ（D-5UZ）

製品仕様

型式DL-2DL-2SD-5D-5SD-5UZ
測定範囲※1  2mm5mm5mm
最小表示量0.01mm0.001mm0.01mm0.001mm0.01mm
精度
（量子化誤差±1カウント含まず）		※2  0.01mm※2  0.002mm0.005mm0.002mm0.01mm
測定力0.6N 以下0.5N 以下1.0N 以下
保持方法φ6.5mm耳金部
/本体下部アリ溝部		φ8mmステム部耳金付裏ぶた（φ6.5mm）
測定子Sφ2mm（超硬球付）Sφ2.4mm（鋼球付X-2）Sφ2.4mm（鋼球付X-107）
コード長さ2m
使用温度0～40℃
出力信号90°位相差、20μmピッチ（コネクタ R03-PB8M タジミ製）
適合カウンタC-500/C-700/CM-5B
オプション●中継コード（2、3、5、10m）
  • ※ 1.レバー測定子部は、直線的に動作します。テコ式ダイヤルゲージの様に円弧運動はしません。
  • ※ 2.0.5mm区間毎の狭範囲で最も誤差の大きい区間の値。

寸法

リニアゲージ（2～5mmストローク）:関連画像

寸法図（DL-2／DL-2S）

リニアゲージ（2～5mmストローク）:関連画像

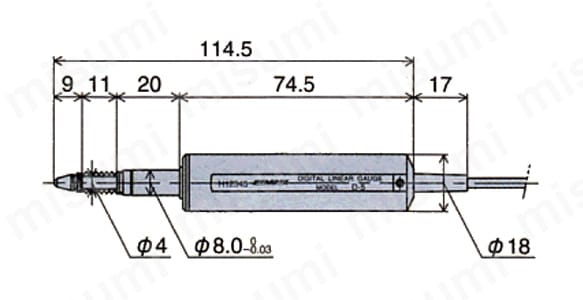

寸法図（D-5／D-5S）

リニアゲージ（2～5mmストローク）:関連画像

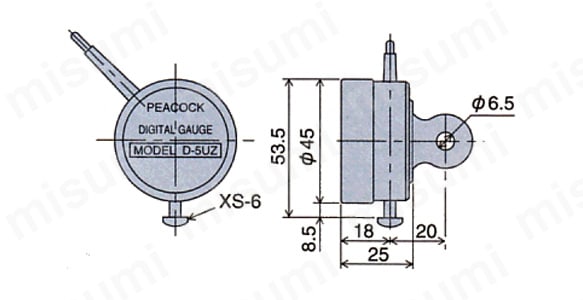

寸法図（D-5UZ）


商品仕様を表示

絞り込み条件：2 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
測定範囲
詳細タイプ
目量・最小表示(mm)
測定力（以下）(N)
保持方法
測定子
精度（量子化誤差±1カウント含まず）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
ペンシルタイプ
0.01
0.5
φ8mmステム部
Sφ2.4mm（鋼球付X-2）
0.005mm

1個

38,024円

34,906円

( 38,397円 )

7日目

5
ペンシルタイプ
0.001
0.5
φ8mmステム部
Sφ2.4mm（鋼球付X-2）
0.002mm

1個

42,248円( 46,473円 )

3日目

2
レバータイプ
0.01
0.6
φ6.5mm耳金部/本体下部アリ溝部
Sφ2mm（超硬球付）
0.01mm

1個

38,030円

34,900円

( 38,390円 )

11日目

2
レバータイプ
0.001
0.6
φ6.5mm耳金部/本体下部アリ溝部
Sφ2mm（超硬球付）
0.003mm

1個

39,896円

36,883円

( 40,571円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

最小表示量0.01mm、0.001mmタイプより選択できる、リニアゲージ。
【特長】
・光学リニアスケール方式で安定した測定精度を実現。
・振れ測定に適したレバータイプ（DL-2／DL-2S）です。
・ゲージ高さを極力小さくして狭い箇所の測定（D-5UZタイプ）に大変便利です。
・中継コードで信号線を延長できます。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

リニアゲージ（2～5mmストローク）

リニアゲージ（2～5mmストローク）

    測長ユニット DT12（標準タイプ）

    測長ユニット DT12（標準タイプ）

      測長ユニット DT12（防滴タイプ）

      測長ユニット DT12（防滴タイプ）

        リニヤゲージ I/O用コネクタ

        リニヤゲージ I/O用コネクタ

          575シリーズ リニヤゲージ・ゲージヘッド（デジマチック出力タイプ）LGS-1012P

          575シリーズ リニヤゲージ・ゲージヘッド（デジマチック出力タイプ）LGS-1012P

            測長ユニット DT512（防滴タイプ）

            測長ユニット DT512（防滴タイプ）

              542シリーズ リニヤゲージ カウンタ(パネルマウント・単機能) EGカウンタ

              542シリーズ リニヤゲージ カウンタ(パネルマウント・単機能) EGカウンタ

                二次元データ処理装置 QM-Data200用 フットスイッチ

                二次元データ処理装置 QM-Data200用 フットスイッチ

                  測長ユニット DT512(標準タイプ)

                  測長ユニット DT512(標準タイプ)

                    フットスイッチ

                    フットスイッチ

                      防水データロガー(防水タイプ) ソフトウェア A016

                      防水データロガー(防水タイプ) ソフトウェア A016

                        公差判定ユニット MF10シリーズ

                        公差判定ユニット MF10シリーズ

                          スケールユニット GB-ERシリーズ

                          スケールユニット GB-ERシリーズ
                            メーカー 尾崎製作所 マグネスケール マグネスケール ミツトヨ ミツトヨ マグネスケール ミツトヨ ミツトヨ マグネスケール ミツトヨ アズワン マグネスケール マグネスケール
                            通常価格 38,024円～ 17,721円 20,691円 2,188円 14,794円 30,000円 48,171円 14,908円 25,641円 4,942円 18,360円 15,716円～ 99,450円～
                            通常出荷日 3日目～   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 4日目   在庫品1日目   当日出荷可能 2日目   4日目   2日目   3日目   在庫品1日目   当日出荷可能 1日目   7日目～   1日目～   当日出荷可能
                            コード長さ(m) 2 - - - - - - - - - - - -
                            使用温度 0～40℃ - - - - - - - - - - - -
                            オプション 中継コード（2、3、5、10m） - - - - - - - - - - - -

                            リニアゲージ（2～5mmストローク）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 表示カウンタ適合カウンタお知らせください。
                            A
                            C-500、C-700が適合致します。
