トラスコ中山

トラスコ中山

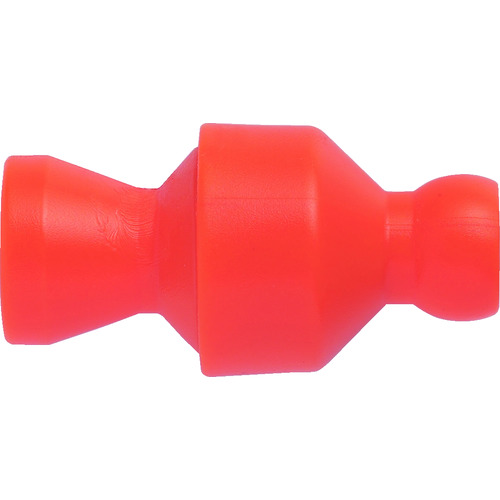

クーラントライナー（チェックバルブ）

クーラントライナー（チェックバルブ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • クーラントライナー（チェックバルブ）
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,980円 ～ 3,132円
税込価格
2,178円 ～ 3,445円

【特長】・材質はポリアセタール樹脂を使用しており、機械的強度、耐疲労性、寸法安...

詳細情報を確認する

  • 材質：
    樹脂
  • 材質詳細：
    ポリアセタール
  • ノズルタイプ：
    チェックバルブ・逆止弁
  • 用途：
    逆流防止に使用します。
  • 詳細タイプ：
    1個入

(i)ご注意

  • クーラントライナーの脱着にはジョイントプライヤーが必要です。サイズに合わせて選んでください。
  • 使用可能外気温度は約70℃以下となります。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

クーラントライナー （チェックバルブ）の詳細

製品の代表イメージ

製品の代表イメージ

流体の流れの向き

流体の流れの向き

クーラントライナー （チェックバルブ）の寸法



（単位：mm）



製品の寸法図

製品の寸法図

品番サイズLDHφH’hφh’
CL-2B041/441.621.016.012.012.09.0
CL-4B041/247.425.025.020.020.016.0
  • ※ 1個入りは品番頭に「P-」が付きます。

クーラントライナー （チェックバルブ）の仕様

品番呼びサイズ長さ
（mm）		袋入数
（個）
CL-2B041/441.610
CL-4B041/247.410
P-CL-2B041/441.61
P-CL-4B041/247.41
サイズ1/4inch1/2inch
内径6.35mm12.7mm
断面積（cm2）
※ホースくびれ部		0.31.3
折り曲げ
最小半径（mm）		33.545.0
最大圧力（MPa）（液体／空気）0.21／0.350.14／0.21
流量（L/min.）1630
最小円弧直径6790
  • ※ 最大圧力と流量は、ノズル形状や長さで多少変化します。

注意・禁止事項

  • ※ クーラントライナーの脱着にはジョイントプライヤーが必要です。サイズに合わせて選んでください。
  • ※ 使用可能外気温度は約70℃以下となります。
  • ※ 最大使用圧力以下でご使用ください。
  • ※ 使用温度域-30～+80℃まででご使用ください。
  • ※ ご使用前にヒビや割れがないか確認し、異常があった場合は使用しないでください。
  • ※ 強酸性のものには絶対に使用しないでください。
  • ※ 本来の用途以外での使用はしないでください。

型番リスト

表示件数:
  1. 1
型番
呼び
全長(mm)
JANコード
トラスココード
重量(g)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/4
41.6
4989999356540
230-3655
8.000
10

1個

1,980円( 2,178円 )

1日目

1/2
47.4
4989999356977
230-3663
20.000
10

1個

3,132円( 3,445円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・材質はポリアセタール樹脂を使用しており、機械的強度、耐疲労性、寸法安定性、耐油、耐薬品性に優れています。また、使用温度域も-30℃～+80℃と広いのが特長です。
【用途】
・逆流防止に使用します。

(i)ご注意

  • クーラントライナーの脱着にはジョイントプライヤーが必要です。サイズに合わせて選んでください。
  • 使用可能外気温度は約70℃以下となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
