ダイジェット

ダイジェット

ヘプタミル HEP形 ボアタイプフライス

ヘプタミル HEP形 ボアタイプフライス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
59,954円 ～ 234,650円
税込価格
65,949円 ～ 258,115円

ヘプタミルHEP形ボアタイプフライス。【特長】・高切込み高送りが可能。・G-B...

詳細情報を確認する

(i)ご注意

  • カッタ本体には、チップは付属しておりません。

型番

未確定7件の候補があります。

Loading...

商品情報

ヘプタミル HEP形 ボアタイプフライスの仕様

ヘプタミル HEP形 ボアタイプフライス イメージ

ヘプタミル HEP形 ボアタイプフライス イメージ

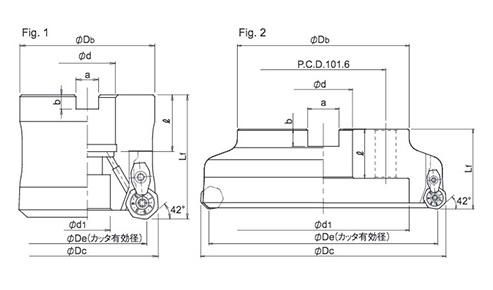

ヘプタミル HEP形 ボアタイプフライスの寸法

寸法図

寸法図

タイプ型番刃数エア穴寸法（mm）アーバ用セットボルト
（六角穴付きボルト：JIS規格）		重量
（kg）		Fig.
φDcφDe
（有効径）		LfφDbφdφd1abl
穴径ミリサイズHEP-4063R-08-224あり6349.55060221710.46.320M101.11
HEP-4063R-08-2746349.55060272012.4722M12×1.75×30★1.11
HEP-5080R-08-2758066.65576272012.4722M12×1.75×40★1.91
HEP-6100R-08-32610086.67096322614.4832M16×2×45★3.61
HEP-7125R-08-407125111.670100403216.4935M20×2.5×45★5.51
HEP-8160R-08-408160146.670100403216.4935M20×2.5×45★8.41
HEP-9200R-08-609なし200186.6651406014025.414.340M1610.22
  1. ※1本体にチップは組込んでありません。
  2. ※2★印はサイズ指定のため、アーバ用セットボルトを付属しております。その他につきましては、アーバ本体の付属ボルトをご使用ください。
  3. ※3ダブルクランプ機構タイプ使用時にはチップ取り付け要領を必ずご参照ください。

型番リスト

表示件数:
  1. 1
型番
刃径 D(φ)
刃数(枚)
寸法φDb(mm)
寸法φｄ(mm)
寸法φｄ1(mm)
寸法a(mm)
寸法b(mm)
寸法ℓ(mm)
寸法φDc1(mm)
種類
寸法Lf(mm)
トラスココード
エアー穴
重量(kg)
付属品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
63
4
60
22
17
10.4
6.3
20
49.5
穴径ミリサイズ
50
837-2416
有
1.1
アーバ用セットボルト:M10

1個

59,954円( 65,949円 )

3日目

63
4
60
27
20
12.4
7
22
49.5
穴径ミリサイズ
50
837-2417
有
1.1
アーバ用セットボルト:M12X1.75X30

1個

59,954円( 65,949円 )

3日目

80
5
76
27
20
12.4
7
22
66.6
穴径ミリサイズ
55
837-2423
有
1.9
アーバ用セットボルト:M12X1.75X40

1個

90,829円( 99,912円 )

3日目

100
6
96
32
26
14.4
8
32
86.6
穴径ミリサイズ
70
837-2427
有
3.6
アーバ用セットボルト:M16X2X45

1個

122,378円( 134,616円 )

3日目

125
7
100
40
32
16.4
9
35
111.6
穴径ミリサイズ
70
837-2431
有
5.5
アーバ用セットボルト:M20X2.5X45

1個

153,813円( 169,194円 )

3日目

160
8
100
40
32
16.4
9
35
146.6
穴径ミリサイズ
70
837-2435
有
8.4
アーバ用セットボルト:M20X2.5X45

1個

181,882円( 200,070円 )

3日目

200
9
140
60
140
25.4
14.3
40
186.6
穴径ミリサイズ
65
837-2439
無
10.2
アーバ用セットボルト:M16

1個

234,650円( 258,115円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

ヘプタミルHEP形ボアタイプフライス。
【特長】
・高切込み高送りが可能。
・G-Bodyとの組合せでチップの安定性が抜群。
・強度に優れた7角形チップ。
・7コーナ仕様で経済的。
・ダブルクランプ機構。
・鋳鉄・一般鋼から高硬度材まで対応。
【用途】
・重切削・平面＆形状加工用。

(i)ご注意

  • カッタ本体には、チップは付属しておりません。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
