IM×-B6HV 6枚刃制振ボールヘッド
- 通常価格(税別)
- 12,261円 ～ 35,979円
- 税込価格
- 13,487円 ～ 39,577円
ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にし...
(i)ご注意
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
型番
未確定5件の候補があります。
Loading...
商品情報
IMX-B6HV 6枚刃制振ボールヘッドの詳細
IMX-B6HV 6枚刃制振ボールヘッド イメージ

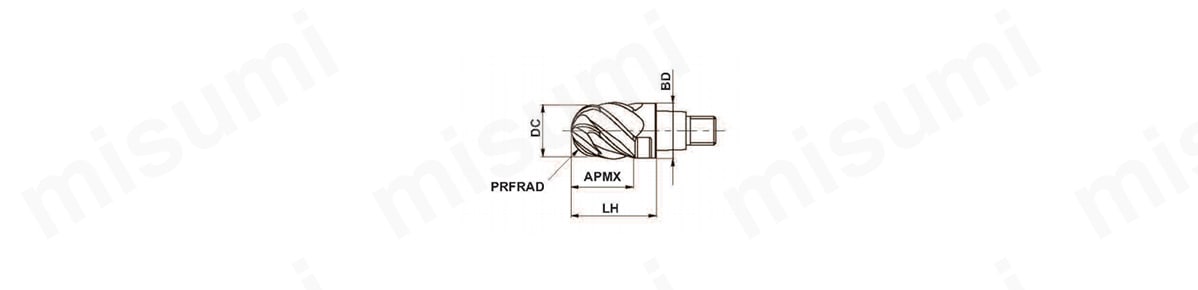

IMX-B6HV 6枚刃制振ボールヘッドの寸法
寸法図1
（単位：mm）
| 呼び記号 | PRFRAD | DC | APMX | LH | BD | 刃数 | 材種 | 図 |
|---|---|---|---|---|---|---|---|---|
| EP7020 | ||||||||
| IMX10B6HV10010 | 5 | 10 | 10.5 | 16 | 9.7 | 6 | ● | 1 |
| IMX12B6HV12012 | 6 | 12 | 12.5 | 19 | 11.7 | 6 | ● | 1 |
| IMX16B6HV16016 | 8 | 16 | 16.5 | 24 | 15.5 | 6 | ● | 1 |
| IMX20B6HV20021 | 10 | 20 | 21 | 30 | 19.5 | 6 | ● | 1 |
| IMX25B6HV25026 | 12.5 | 25 | 26 | 37.5 | 24.5 | 6 | ● | 1 |
型番リスト
- 表示件数:
| 型番 |
外径（D)(φ) |
有効切れ刃長（Ad)(mm) |
首下長（ℓ1）(mm) |
ボール半径(mm) |
首径(mm) |
トラスココード | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
10.5
|
16
|
5
|
9.7
|
664-6018
| 1個 | 12,261円(
13,487円
) | 3日目 | |
12
|
12.5
|
19
|
6
|
11.7
|
664-6085
| 1個 | 15,410円(
16,951円
) | 4日目 | |
16
|
16.5
|
24
|
8
|
15.5
|
664-6158
| 1個 | 22,177円(
24,395円
) | 4日目 | |
20
|
21
|
30
|
10
|
19.5
|
664-6239
| 1個 | 28,542円(
31,396円
) | 4日目 | |
25
|
26
|
37.5
|
12.5
|
24.5
|
664-6328
| 1個 | 35,979円(
39,577円
) | 3日目 |
Loading...
詳細情報
基本情報
ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。
【特長】
・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保。
・アプリケーションに応じた多彩なヘッド交換が可能であり、経済性に優れる。
・不等カーブR切れ刃の採用により、難削材や突出しの長い加工においてもびびりを抑制し安定切削を実現。
・6枚刃とすることで高能率加工が可能。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。
(i)ご注意
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
