ナショナルテーパマルチロックミーリングチャック NT30
- 通常単価(税別)
- 36,880円
- 税込単価
- 40,568円
【特長】・ナショナルテーパマルチロックミーリングチャック・削れば瞬時に解る静か...
-
- 主軸・シャンク形状：
- NT（ナショナルテーパ）
-
- 主軸・シャンク種類：
- MCA（日研）
-
- 主軸・シャンク番号：
- 30
-
- 引きねじサイズ：
- W1/2-12山
-
- 付属品：
- 締付けハンドル
-
- 主軸側適用ホルダ：
- NT30
指定中 の仕様・寸法情報
商品情報
製品特長・仕様
製品の基本仕様・特長
1 把握力耐久性（PAT.）
日研マルチロックミーリングチャックは、特許方式によるリテーナで類似品の140%ものニードルローラが超精密に配列されており、締付時、全てのローラが規則正しく動作します。しかも憐青銅のリテーナでなく特殊スチール製で、絶対に破損がありません。しかも、締付時にリテーナがチャック本体テーパにならう独自の方式です。

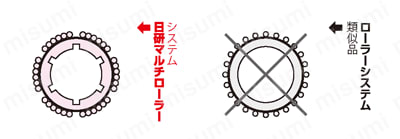

断面から見ても整然としかも高密度でローラが配列されているのに対し、類似品はローラ配列がまばらである。
ローラの多いことは、同じ荷重がかかっても転送面を痛めず無理なく送ることができ、強把握力が得られることになります。締付時にゴリゴリが発生しない。
2 ミーリングチャックの剛性及びトルク

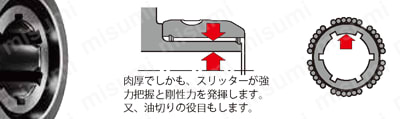

内部にスリッターを入れ、チャックボディーの肉厚を倍加させていますから切削時にボディーのたわみが無くなり、ビビリなく→エンドミルの抜けなく快適な切削ができるようになりました。
<決め手>
日研のミーリングチャックでは油気が付着していても締付力は変わりません。スリットなしのチャックは油気があると大幅に締付力がDownしてスリップの原因となっています。
締付トルク テスト・データ（φ42タイプのミーリングチャックでテスト）
| - | 油気をシンナーで 完全にとった時 | 油気が多少付着 した状態の時 | % |
|---|---|---|---|
| スリット溝付の時 | 5,000Nm | 4,800Nm | 5%のみDown |
| スリット溝無しの時（他社） | 3,500Nm | 1,250Nm | 67%もDownする |
・上表でスリット溝の威力が如何に重要であるかが証明できます。
姿・形は同じでも削れば瞬時に解る静かな切削音
3 奥締りの新機構と切削振動吸収（PAT.）
切削データ HSSエンドミル・超硬エンドミル
切削データを参考に、刃具の持ち味を100%引き出して下さい。但しデータ以上の切削は刃具の破損につながります。
4 口元締り（口元締りの魅力・威力は精密加工の必須条件）
仕上面粗度・刃物の耐久性に重要なのは口元締まりと剛性、フレ精度です。この口元締まりを完全に解決し他の追随を許しません。
口元から3ミリの所でも完全に締まるのは、日研マルチロックミーリングチャックだけです。
5 ストッパーによる安心切削
使い易さ゛誰が締めても、安心トルク″
多量のニードルローラの使用と日研独自の特殊鋼を使用し、焼入ノウハウで4～5年使ってもローラ及び転送面の消耗も1～2ミクロンのため、把握力が最大効率を発揮する定位置がストッパーとなっています。
このストッパーに密着するまで締めていただければ「切削OK」のサインとなり無理なく、ミスなく、安心して使用頂けます。
6 最高の振れ精度（PAT.）
100mm先端で5μ（T,I,R）以内の振れ精度を守りきるのは日研マルチロックだけです。（C32型の場合）
外形図
ご指定がない限り引きねじは
NT30：W（ウィット）
NT40,NT50：（ユニファイ）
選定サポート情報
型番リスト
Loading...
詳細情報
基本情報
【特長】
・ナショナルテーパマルチロックミーリングチャック
・削れば瞬時に解る静かな切削音
カタログ
Loading...
類似品
MCA30F-22で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ナショナルテーパマルチロックミーリングチャック NT30の型番MCA30F-22のページです。
型番MCA30F-22に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
ナショナルテーパマルチロックミーリングチャック NT30のレビュー
まだ製品が到着していませんが、来ましたら早速取り付けたいと思います。
在庫品なので昨日注文して今日届く所がですね。
突然の故障にも、在庫品ならすぐ届くので、大変助かりますね。
