SEC-D型ﾊﾞｲﾄ DVJN型
- 通常価格(税別)
- 9,397円 ～ 11,069円
- 税込価格
- 10,337円 ～ 12,176円
【仕様】・加工用途：倣い・適合チップ形状：V（35°ひし形）・適合チップ逃げ角...
-
- 加工用途：
- 外径 / 倣い
-
- 適合チップ形状：
- V（35°ひし形）
-
- 適合チップ逃げ角：
- ネガ0°（N）
-
- 適合チップ切れ刃長：
- 16
-
- 勝手：
- 左
-
- 切込み角：
- J：93°（オフセットあり）
-
- クランプ方式：
- ダブルクランプ(D)
-
- シャンク材質：
- 鋼
-
- 適合チップ：
- VN□□1604
-
- クランプセット：
- SCP-4
-
- 推奨締付けトルク(N・ｍ)：
- 5
(i)ご注意
- ホルダ本体には、チップは付属しておりません。
商品情報
製品特長・仕様
製品の基本仕様・特長
- 安定クランプでチップの耐欠損性向上
- 高インデックス精度で加工精度向上
- 一操作で簡単刃先交換

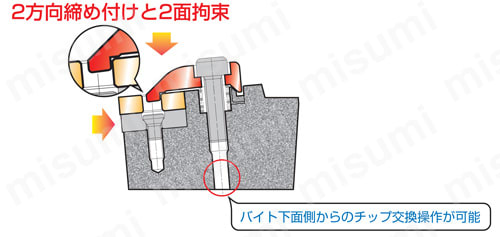

■クランプ構造

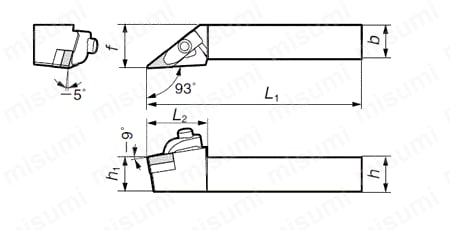

外形図
型番リスト
- 表示件数:
| 型番 |
シャンク高さ(mm) |
シャンク幅(mm) |
全長(mm) |
シャンク断面H/B | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
20
|
125
|
20
| 1個 | 9,397円(
10,337円
) | 3日目 | |
25
|
25
|
150
|
25
| 1個 | 11,069円(
12,176円
) | 3日目 |
Loading...
詳細情報
基本情報
【仕様】・加工用途：倣い・適合チップ形状：V（35°ひし形）・適合チップ逃げ角：ネガ0°（N）・クランプ方式：ダブルクランプ(D)
(i)ご注意
- ホルダ本体には、チップは付属しておりません。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
