生爪（豊和用）HO1MA-1.5・HO1MA-3.0【3個入り】

生爪（豊和用）HO1MA-1.5・HO1MA-3.0

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
3,966円 ～ 25,134円  特別価格
税込価格
4,363円 ～ 27,647円  特別価格

【特長】・修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用してい...

詳細情報を確認する

  • 種類：
    生爪
  • 取付けタイプ：
    セレーションタイプ
  • 適用メーカ：
    豊和
  • 詳細タイプ：
    HO1MA用
  • 特長：
    修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定11件の候補があります。

Loading...

商品情報

生爪（豊和用） HO1MA用の仕様

外観（HO1MAタイプ）

外観（HO1MAタイプ）

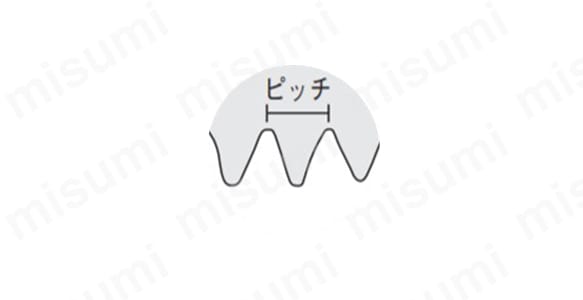

ピッチ拡大図

ピッチ拡大図

品番チャック外径
（inch）		ピッチ
（mm）		長さ
（mm）		幅
（mm）		高さ
（mm）		質 量
（kg/組）
HO1MA-4-1.541.554.023250.60
HO1MA-5-1.551.558.523250.65
HO1MA-6-1.561.572.031401.70
HO1MA-6-3.063.072.031401.70
HO1MA-8-1.581.590.034402.30
HO1MA-8-3.083.090.034402.30
HO1MA-10-1.5101.5110.040403.50
HO1MA-10-3.0103.0110.040403.50
HO1MA-12-1.5121.5129.050506.70
HO1MA-12-3.0123.0129.050506.70
HO1MA-15-3.0153.0156.0647013.60

製造国：日本

特長

  • 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用している。
  • 再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施している。

使用上のご注意

  • ※ 生爪を取り付けるときは、チャックのゴミ等を取り除き、また生爪の油（サビ止め油）をふき取り、ボルト類はしっかりとお締め下さい。
  • ※ 装着時に外径面等、バランスを取って下さい。
  • ※ 高速回転時には遠心力がはたらきます。チャック圧力を高めに調整して下さい。
  • ※ 生爪成形時断続切削の為切削片の飛散には充分ご注意下さい。
  • ※ 熱処理及び溶接等の加工はしないで下さい。
  • ※ チャックに取り付ける以外には使用しないで下さい。
  • ※ チャック能力以上の使用はしないで下さい。
  • ※ チャック型式と同型式の生爪、ジョーナットをご使用下さい。

型番リスト

表示件数:
  1. 1
型番
適応チャック呼びサイズ
爪高さ(mm)
チャック外径(mm)
トラスココード
ピッチ(mm)
長さ(mm)
幅(mm)
JANコード
質量(g/組)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
25
101.6
114-0574
1.5
54
23
4989999330021
600
10

1パック

3個入り

3,966円( 4,363円 )

1日目

5
25
127
114-0582
1.5
58.5
23
4989999330038
650
10

1パック

3個入り

3,966円( 4,363円 )

1日目

6
40
152.4
114-0591
1.5
72
31
4989999330045
1700
10

1パック

3個入り

4,394円( 4,833円 )

1日目

6
40
152.4
114-0604
3
72
31
4989999330052
1700
10

1パック

3個入り

4,394円( 4,833円 )

1日目

8
40
203.2
114-0612
1.5
90
34
4989999330069
2300
10

1パック

3個入り

4,965円

4,816円

( 5,298円 )

在庫品1日目

当日出荷可能

8
40
203.2
114-0621
3
90
34
4989999330076
2300
10

1パック

3個入り

4,965円( 5,462円 )

1日目

10
40
254
114-0639
1.5
110
40
4989999330083
3500
10

1パック

3個入り

6,149円( 6,764円 )

1日目

10
40
254
114-0647
3
110
40
4989999330090
3500
10

1パック

3個入り

6,149円( 6,764円 )

1日目

12
50
304.8
114-0655
1.5
129
50
4989999330106
6700
10

1パック

3個入り

8,787円( 9,666円 )

1日目

12
50
304.8
114-0663
3
129
50
4989999330113
6700
10

1パック

3個入り

8,787円( 9,666円 )

1日目

15
70
381
114-0671
3
156
64
4989999330120
13600
10

1パック

3個入り

25,134円( 27,647円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。
・再取り付け後の復元精度(芯振れ)の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

生爪（豊和用）HO1MA-1.5・HO1MA-3.0

生爪（豊和用）HO1MA-1.5・HO1MA-3.0

    生爪（ビクター用）

    生爪（ビクター用）

      生爪（北川用）

      生爪（北川用）

        生爪（松本用）

        生爪（松本用）

          生爪（日鋼用）

          生爪（日鋼用）

            HO27M用 生爪（豊和用）

            HO27M用 生爪（豊和用）

              高爪（豊和・北川兼用）

              高爪（豊和・北川兼用）

                HO22M用　生爪（豊和用）

                HO22M用　生爪（豊和用）

                  生爪（ソール用・標準タイプ・強力タイプ）

                  生爪（ソール用・標準タイプ・強力タイプ）

                    HO24M・2方向用 生爪（豊和用）

                    HO24M・2方向用 生爪（豊和用）

                      生爪（豊和用） HO7MA・高爪用

                      生爪（豊和用） HO7MA・高爪用

                        生爪（豊和用） HO7MA用

                        生爪（豊和用） HO7MA用

                          ARM ソール用鉄生爪

                          ARM ソール用鉄生爪
                            メーカー トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 アーム産業
                            通常価格 3,966円～ 6,908円～ 4,057円～ 4,383円～ 4,057円～ 6,015円～ 7,038円～ 4,608円～ 6,217円～ 3,898円～ 6,893円～ 3,493円～ 6,637円～
                            通常出荷日 在庫品1日目～   当日出荷可能 1日目   当日出荷可能 在庫品1日目～   当日出荷可能 1日目～   在庫品1日目～   当日出荷可能 1日目   当日出荷可能 在庫品1日目～   当日出荷可能 1日目～   在庫品1日目～   当日出荷可能 1日目   1日目   1日目   8日目
                            種類 生爪 生爪 生爪 生爪 生爪 生爪 生爪 生爪 生爪 生爪 生爪 生爪 生爪
                            取付けタイプ セレーションタイプ 上下分割爪タイプ - セレーションタイプ セレーションタイプ セレーションタイプ セレーションタイプ セレーションタイプ 上下分割爪タイプ セレーションタイプ セレーションタイプ セレーションタイプ 上下分割爪タイプ
                            適用メーカ 豊和 ビクター 北川 松本 日鋼 豊和 豊和 豊和 他 豊和 豊和 豊和 他
                            詳細タイプ HO1MA用 - - - - HO27M用 - HO22M用 - HO24M（2方向）用 HO7MA（高爪）用 HO7MA用 -
                            特長 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。また、再取り付け後の復元精度（芯振れ）の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。 -

                            生爪（豊和用）HO1MA-1.5・HO1MA-3.0のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            旋盤加工機等のチャック部の部品として
                            評価 4.0満足度：4.02019/10/02
                            客先より製作を依頼された生産設備装置の旋盤加工機等のチャック部の部品として使用しています。生爪を当社で追加工して客先の要望品に仕上ていますが、セレーションを加工するのが大変なので、この部品を使っています。
