ナベヤ

偏芯ラフガイド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,350円～ 1,650円特別価格

税込価格: 1,485円～ 1,815円特別価格

【特長】・ワークや交換プレート等を治具にセットする際に、ワークをおおまかに案内...

詳細情報を確認する

種類：

位置決めピン
突き当てピン部径(mm)：

20
突き当てピン部材質：

樹脂・その他
材質：

MCナイロン　硬度:R120　使用温度:-40℃～120℃

型番

未確定6件の候補があります。

CADデータダウンロード

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数:

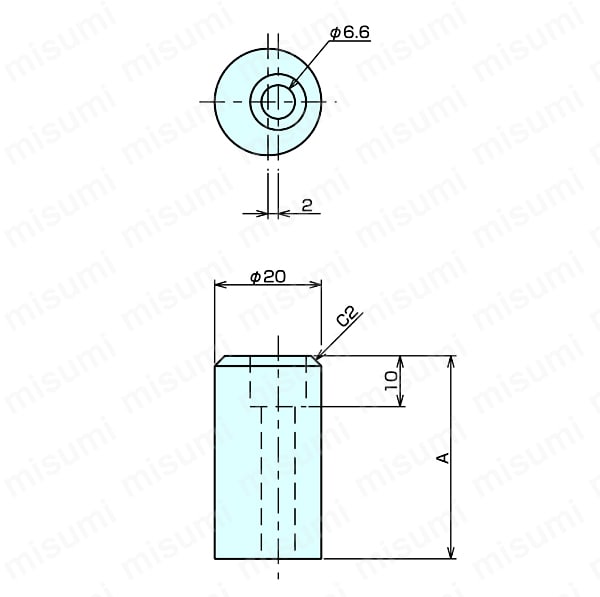

型番	A(mm)	適合ボルト	質量(g)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HRG2025	25	SKS06025	8	1個	1,350円 1,309円 ( 1,440円 )	在庫品1日目当日出荷可能
HRG2030	30	SKS06030	10	1個	1,380円( 1,518円 )	5日目
HRG2035	35	SKS06035	15	1個	1,420円( 1,562円 )	3日目
HRG2040	40	SKS06040	18	1個	1,500円( 1,650円 )	3日目
HRG2045	45	SKS06045	19	1個	1,540円( 1,694円 )	3日目
HRG2050	50	SKS06050	20	1個	1,650円( 1,815円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・ワークや交換プレート等を治具にセットする際に、ワークをおおまかに案内するパーツです。
・樹脂製のため大切なワークを傷つけません。
・ワークのバラツキを2mmの偏芯量で調整できます。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品偏芯ラフガイド	アジャストミントストップ	ロケートピン（SK5）	ロケートキー（BJ710）	ハイトシリンダー	基準座（丸座）	Ｑロック（サイド式）用ラフガイドＬプレート	Ｑロック　ラフガイドＬプレート	Qロック用ラフガイド	Q-ロックエレメント（サイド式）用ラフガイド	ロケーティングピン　Ｂ型（仕上げ品）	ロケーティングピン　Ｂ型（セルフカット品）	ロケーティングピン　Ａ型（セルフカット品）
メーカー	ナベヤ	ナベヤ	ナベヤ	イマオコーポレーション	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	1,350円～	11,076円～	3,900円～	4,101円～	2,360円～	4,602円～	3,190円	3,190円	5,851円～	8,726円～	6,960円～	3,440円～	2,180円～
通常出荷日	在庫品1日目～当日出荷可能	3日目～	3日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	3日目～	3日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	3日目	3日目	3日目
種類	位置決めピン	-	位置決めピン	-	-	-	治具段取りシステム	治具段取りシステム	治具段取りシステム	治具段取りシステム	-	位置決めピン	位置決めピン
突き当てピン部径(mm)	20	-	-	-	-	-	-	-	-	-	-	-	-
突き当てピン部材質	樹脂・その他	-	焼入れ鋼	-	-	-	-	-	-	-	-	焼入れ鋼	焼入れ鋼
材質	MCナイロン　硬度:R120　使用温度:-40℃～120℃	S45C	SK7	-	SCM420	SCM420	SUS304	SUS304	MCナイロン	MCナイロン	SK7	SK7	SK7
