ナベヤ

ガイドブロック（ストレート型）【2個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）この商品のFAQをみる(1件)

通常価格(税別): 3,860円～ 4,635円

税込価格: 4,246円～ 5,099円

治具等の位置決めに使用するガイドキー。【特長】・材質：S45C。・熱処理：焼入...

詳細情報を確認する

種類：

位置決めブロック
材質：

S45C
熱処理：

焼入　HRC40±4
A寸公差：

h6mm

型番

未確定7件の候補があります。

CADデータダウンロード

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

外観

溝巾が違う時はE-9605ガイドブロック（段付型）、E-9275Bガイドブロックをご使用ください。

外形図

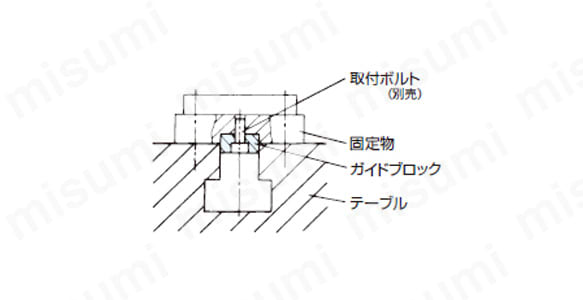

使用方法・使用事例

使用事例

型番	適合溝巾	厚み	全長	適合取付ボルト(別売)	質量 g
SGB1010	10	8	20	M4×10	15
SGB1212	12	8	20	M5×12	19
SGB1414	14	10	22	M6×15	21
SGB1616	16	10	22	M6×15	26
SGB1818	18	10	22	M6×15	30
SGB2020	20	10	22	M6×15	34
SGB2222	22	12	32	M6×15	55

型番リスト

表示件数:

型番	基準面からの高さ(mm)	A(mm)	C(mm)	D(mm)	E(mm)	F(mm)	適合ボルト	質量(g)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SGB1010	8	10	20	4.5	8	3.5	M4x10	15	1パック 2個入り	3,860円( 4,246円 )	8日目
SGB1212	8	12	20	5.5	9	2.5	M5x12	19	1パック 2個入り	3,860円( 4,246円 )	3日目
SGB1414	10	14	22	7	11	3	M6x15	21	1パック 2個入り	4,056円( 4,462円 )	在庫品1日目当日出荷可能
SGB1616	10	16	22	7	11	3	M6x15	26	1パック 2個入り	4,056円( 4,462円 )	3日目
SGB1818	10	18	22	7	11	3	M6x15	30	1パック 2個入り	4,056円( 4,462円 )	在庫品1日目当日出荷可能
SGB2020	10	20	22	7	11	3	M6x15	34	1パック 2個入り	4,056円( 4,462円 )	3日目
SGB2222	12	22	32	7	11	5	M6x15	55	1パック 2個入り	4,635円( 5,099円 )	3日目

詳細情報

基本情報

基本情報

治具等の位置決めに使用するガイドキー。
【特長】
・材質：S45C。
・熱処理：焼入HRC40±4。
・固定物とテーブルの溝巾が同じものに使用可能。
【用途】
・位置決めに便利。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
