タンガロイ

タンガロイ

型番：RFEN2004M0TN-UX30
ミル 平面加工用 T／ERF6000インサート TACﾐﾙ T/ERF6000ｲﾝｻｰﾄ

ミル 平面加工用 T／ERF6000インサート RFEN2004M0TN-UX30

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
2,310円
税込単価
2,541円

丸駒タイプ片面仕様のインサート。【特長】・フラットトップタイプのチップ（フライ...

詳細情報を確認する

  • 形状（型番頭文字）：
    R(円形)
  • 逃げ角：
    F(25°）
  • 利用可能コーナー数：
    その他
  • 精度：
    E
  • 注文単位数量(個)：
    10

(i)ご注意

  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

型番

RFEN2004M0TN-UX30 解除

Loading...

RFEN2004M0TN-UX30 の仕様・寸法情報

商品情報

TACミル T/ERF6000インサートの外形図と仕様について

TACミル T/ERF6000インサート:関連画像

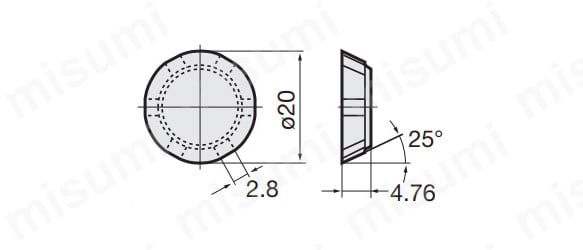

TACミル T/ERF6000インサート（正面フラット付）の寸法図
※インサート形状：図1参照

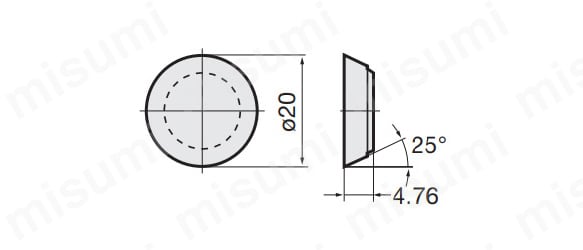

TACミル T/ERF6000インサート:関連画像

※インサート形状：図2参照

形番 精度 ホーニング 形状
RFEN2004ZFTN E あり 図1
RFEN2004M0TN あり 図2

この商品の使用上の注意

・RFEN2004M0TNでは12S以内の仕上加工はできません。
・RFEN2004ZF□Nは仕上加工も、切込み3mm以内の荒加工も可能です。
・RFEN2004M0TNには正面フラットがついていません。

型番リスト

表示件数:
  1. 1
型番
被削材
CAM・工具管理ソフト用データ
材種分類
材種
ホーニング
インサート形状
トラスココード
CADデータ有無(2D/3D)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

RFEN2004M0TN-UX30

ステンレス鋼
zoller
超硬
UX30
あり
図2
709-0943
2D/3D

10個

2,310円( 2,541円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

丸駒タイプ片面仕様のインサート。
【特長】
・フラットトップタイプのチップ（フライス加工用）。
・材種がコーティング系のGH330、AH120、超硬系のKS20、UX30で展開。
・インサート形状が2タイプで用途にあわせて7種類のバリエーションで選択可能。
【用途】
・難削材、高硬度材の正面加工用として利用可能。
・鋼、ステンレス鋼の加工に最適。

(i)ご注意

  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ



類似品

類似品をすべて見る

閉じる

RFEN2004M0TN-UX30で型番確定

  • 【発注単位数量についてご案内】発注単位数量10個単位となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ミル 平面加工用 T／ERF6000インサートの型番RFEN2004M0TN-UX30のページです。
型番RFEN2004M0TN-UX30に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

ミル 平面加工用 T／ERF6000インサート

ミル 平面加工用 T／ERF6000インサート

    多機能エンドミル EVX用 インサート

    多機能エンドミル EVX用 インサート

      転削加工用工具（丸駒インサート） TRD6000／ERD6000A

      転削加工用工具（丸駒インサート） TRD6000／ERD6000A

        TACミル TXD15インサート

        TACミル TXD15インサート

          TACフラッシュミル T/ESD10・17インサート

          TACフラッシュミル T/ESD10・17インサート

            ASW/TSW WNGU用

            ASW/TSW WNGU用

              TXQ12用チップ

              TXQ12用チップ

                TACミル EWD05インサート

                TACミル EWD05インサート

                  TACミル TZP19インサート

                  TACミル TZP19インサート

                    TACミル TGP5100IAインサート

                    TACミル TGP5100IAインサート

                      TACミル TME5400インサート

                      TACミル TME5400インサート

                        TACミル EBP インサート

                        TACミル EBP インサート

                          ミル 肩削り用 EPEインサート

                          ミル 肩削り用 EPEインサート
                            メーカー タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ
                            通常価格 2,310円～ 710円～ 1,820円～ 1,340円～ 780円～ 1,660円～ 1,810円 540円～ 2,100円 1,250円～ 1,250円～ 2,420円～ 800円～
                            通常出荷日 1日目   在庫品1日目～   当日出荷可能 1日目   1日目   在庫品1日目～   当日出荷可能 1日目   1日目   1日目   1日目   在庫品1日目～   当日出荷可能 1日目   1日目   在庫品1日目～   当日出荷可能
                            形状（型番頭文字） R(円形) その他 R(円形) S(正方形) その他 W(六角形) S(正方形) R(円形) A(85°平行四辺形) S(正方形) S(正方形) その他 A(85°平行四辺形)
                            逃げ角 F(25°） その他 D(15°） D(15°） D(15°） N(0°） その他 D(15°） P(11°） P(11°） E(20°） P(11°） E(20°）
                            利用可能コーナー数 その他 1 その他 4 2 3 4 その他 2 4 4 1 2
                            精度 E - - - - G M M M - - E -
                            注文単位数量(個) 10 - 10 10 10 - - 10 10 10 10 - 10

                            ミル 平面加工用 T／ERF6000インサートのレビュー

                            この商品のレビューはありません レビューを書く

                            この商品のバリエーション

                            型番
                            RFEN2004M0TN-GH330
                            RFEN2004M0TN-KS20
                            RFEN2004ZFTN-AH120
                            RFEN2004ZFTN-GH330
                            RFEN2004ZFTN-KS20
                            RFEN2004ZFTN-UX30
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		被削材 CAM・工具管理ソフト用データ 材種分類 材種 ホーニング インサート形状 トラスココード CADデータ有無
                            (2D/3D)

                            2,990円

                            ( 3,289円 )                            		10個 -

                            1日目

                            		鋼zollerコーティングGH330あり図2709-09272D/3D

                            2,310円

                            ( 2,541円 )                            		10個 -

                            1日目

                            		難削材 / 高硬度材zoller超硬KS20あり図2709-09352D/3D

                            2,990円

                            ( 3,289円 )                            		10個 -

                            1日目

                            		ステンレス鋼zollerコーティングAH120あり図1349-20102D/3D

                            2,990円

                            ( 3,289円 )                            		10個 -

                            1日目

                            		鋼zollerコーティングGH330あり図1709-09512D/3D

                            2,310円

                            ( 2,541円 )                            		10個 -

                            1日目

                            		難削材 / 高硬度材zoller超硬KS20あり図1709-09602D/3D

                            2,310円

                            ( 2,541円 )                            		10個 -

                            1日目

                            		ステンレス鋼zoller超硬UX30あり図1349-20282D/3D
