ナベヤ

インジェッククランプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 2,890円～ 5,166円

税込価格: 3,179円～ 5,683円

【特長】・本体はベイナイト鋳鉄で強力締付にも破損しません。・射出成形機金型押え...

詳細情報を確認する

種類：

クランプ単品
本体材質：

一般鋼・鋳鉄
材質詳細：

ベーナイト鋳鉄
付属品：

調整サポートネジ1本、ボルト1本、座金2枚

型番

未確定3件の候補があります。

CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

インジェッククランプの外観

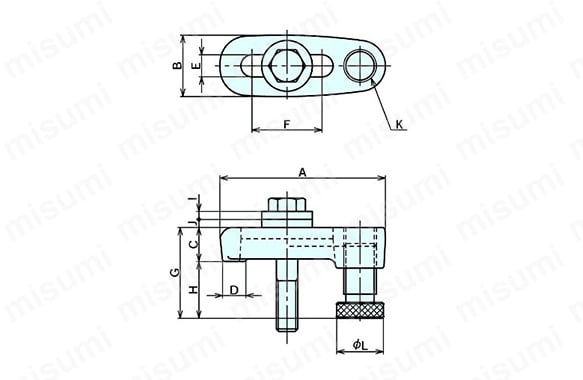

インジェッククランプの寸法図

型番	ネジ径（並目)	全長	全巾	クランプ高	質量kg
ICM0012	M12x1.75	99	39	17-36	0.7
ICM0016	M16x2	124	46	19-44	1.1
ICM0020	M20x2.5	156	56	23-51	2

型番リスト

表示件数:

型番	全長(mm)	全幅(mm)	適合ボルト	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	I(mm)	J(mm)	K(mm)	L(mm)	質量(kg)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ICM0012	99	39	M12	22.5	16	13	38	37.5～58.5	17～36	5	5	Tr20P2	35	0.7	1個	2,890円( 3,179円 )	5日目
ICM0016	124	46	M16	25.5	18	17	52.5	43～68	19～44	6	6	Tr24P3	35	1.1	1個	4,076円( 4,484円 )	在庫品1日目当日出荷可能
ICM0020	156	56	M20	30.5	23	21	69	52.5～81.5	23～51	8	8	Tr28P3	45	2	1個	5,166円( 5,683円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・本体はベイナイト鋳鉄で強力締付にも破損しません。
・射出成形機金型押えクランプと金属加工クランプにも使えます。
・Tスロットナットを使えばもちろんT溝テーブルにも使えます。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

商品担当おすすめ

閉じる

あと14項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
