仕様・寸法を表示する

追加工・オプション

ナベヤ

ナベヤ

VブロックB型（FC250）【1～2個入り】

VブロックB型（FC250）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
5,075円 ～ 238,000円
税込価格
5,583円 ～ 261,800円

丸物の受けに使用するロケーティングエレメント。【特長】・機械仕上、研削仕上、摺...

詳細情報を確認する

  • 材質：
    FC250
  • 熱処理：
    焼鈍
  • 表面処理：
    塗装(黒皮部)

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定27件の候補があります。

Loading...

商品情報

製品仕様

VブロックB型（FC250）:関連画像

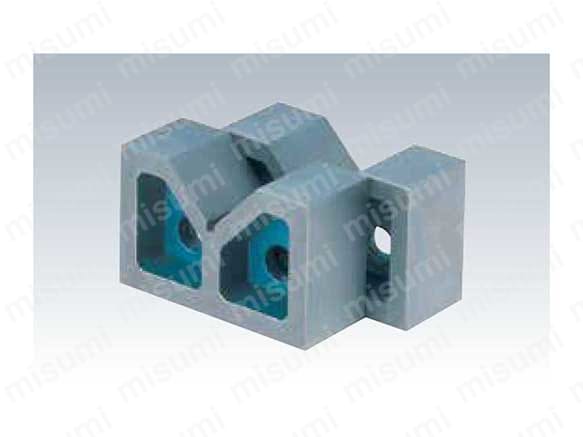

VブロックB型の外観

VブロックB型（FC250）:関連画像

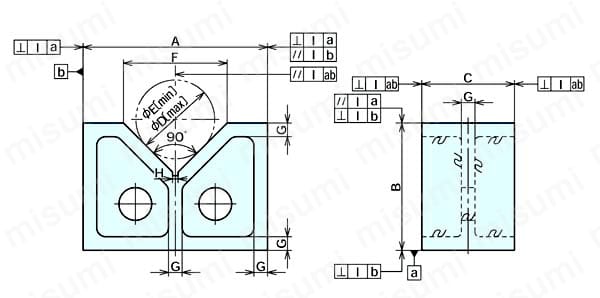

VブロックB型の外形図

型番リスト

表示件数:
  1. 1
型番
種類
基準面からの高さ(mm)
A(mm)
B(mm)
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
H(mm)
I(mm)
質量(kg)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
位置決めブロック
32
51
-
24
34
9
25
7
4
0.05/100
0.4

1パック

2個入り

5,075円( 5,583円 )

在庫品1日目

当日出荷可能

位置決めブロック
60
76
-
32
61
9
45
7
4
0.05/100
1.5

1パック

2個入り

5,898円( 6,488円 )

在庫品1日目

当日出荷可能

位置決めブロック
67
102
-
41
74
11
55
10
5
0.05/100
2.5

1パック

2個入り

7,726円( 8,499円 )

在庫品1日目

当日出荷可能

位置決めブロック
79
127
-
51
81
11
60
11
5
0.05/100
3.4

1パック

2個入り

11,621円( 12,783円 )

3日目

位置決めブロック
114
178
-
76
124
13
92
14
6
0.05/100
12.8

1パック

2個入り

35,241円( 38,765円 )

3日目

位置決めブロック
140
203
-
102
153
13
114
15
6
0.05/100
22.2

1パック

2個入り

43,940円( 48,334円 )

3日目

位置決めブロック
165
254
-
127
173
21
128
16
10
0.05/100
32.7

1パック

2個入り

84,575円( 93,033円 )

3日目

位置決めブロック
205
300
-
150
175
21
130
20
10
0.05/100
60

1パック

2個入り

150,450円( 165,495円 )

3日目

位置決めブロック
32
51
-
24
34
9
25
7
4
0.01/100
0.4

1パック

2個入り

15,418円( 16,960円 )

15日目

位置決めブロック
60
76
-
32
61
9
45
7
4
0.01/100
1.5

1パック

2個入り

20,768円( 22,845円 )

15日目

位置決めブロック
67
102
-
41
74
11
55
10
5
0.01/100
2.5

1パック

2個入り

26,391円( 29,030円 )

15日目

位置決めブロック
79
127
-
51
81
11
60
11
5
0.01/100
3.4

1パック

2個入り

37,867円( 41,654円 )

15日目

位置決めブロック
89
152
-
63
108
11
80
13
5
0.01/100
8.1

1パック

2個入り

44,200円( 48,620円 )

15日目

位置決めブロック
114
178
-
76
124
13
92
14
6
0.01/100
12.8

1パック

2個入り

88,400円( 97,240円 )

15日目

位置決めブロック
140
203
-
102
153
13
114
15
6
0.01/100
22.2

1パック

2個入り

118,150円( 129,965円 )

15日目

位置決めブロック
165
254
-
127
173
21
128
16
10
0.01/100
32.7

1パック

2個入り

192,950円( 212,245円 )

15日目

位置決めブロック
205
300
-
150
175
21
130
20
10
0.01/100
60

1パック

2個入り

238,000円( 261,800円 )

15日目

位置決めブロック
32
51
-
24
34
9
25
7
4
0.03/100
0.4

1パック

2個入り

14,345円( 15,780円 )

3日目

位置決めブロック
60
76
-
32
61
9
45
7
4
0.03/100
1.5

1パック

2個入り

14,345円( 15,780円 )

3日目

位置決めブロック
67
102
-
41
74
11
55
10
5
0.03/100
2.5

1パック

2個入り

17,141円( 18,855円 )

3日目

位置決めブロック
79
127
-
51
81
11
60
11
5
0.03/100
3.4

1パック

2個入り

19,771円( 21,748円 )

3日目

位置決めブロック
89
152
-
63
108
11
80
13
5
0.03/100
8.1

1パック

2個入り

31,798円( 34,978円 )

3日目

位置決めブロック
114
178
-
76
124
13
92
14
6
0.03/100
12.8

1パック

2個入り

67,150円( 73,865円 )

3日目

位置決めブロック
140
203
-
102
153
13
114
15
6
0.03/100
22.2

1パック

2個入り

74,800円( 82,280円 )

15日目

位置決めブロック
165
254
-
127
173
21
128
16
10
0.03/100
32.7

1パック

2個入り

149,600円( 164,560円 )

3日目

位置決めブロック
205
300
-
150
175
21
130
20
10
0.03/100
60

1パック

2個入り

198,900円( 218,790円 )

15日目

位置決めブロック
89
152
-
63
108
11
80
13
5
0.05/100
8.1

1個

16,143円( 17,757円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

丸物の受けに使用するロケーティングエレメント。
【特長】
・機械仕上、研削仕上、摺合仕上から精度に応じて選べる
・2個の基準面aに対するV溝のペア差はMC0.05、GS・FS0.03です
【用途】
・丸物の受けに最適
・検査、測定に便利

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

VブロックB型（FC250）

VブロックB型（FC250）

    Mブロック（ヤゲン台Bタイプ）機械仕上

    Mブロック（ヤゲン台Bタイプ）機械仕上

      Mブロック（ヤゲン台Aタイプ）機械仕上

      Mブロック（ヤゲン台Aタイプ）機械仕上

        プリズムブロックS型

        プリズムブロックS型

          ＭＣ用セッティングロケ－タ－

          ＭＣ用セッティングロケ－タ－

            レベリングアジャストストッパ－

            レベリングアジャストストッパ－

              ステップキ－

              ステップキ－

                レベリングストッパ－

                レベリングストッパ－

                  ステップキー（段付）

                  ステップキー（段付）

                    鋼製ブロック（焼入品）

                    鋼製ブロック（焼入品）

                      VブロックA型（FC250）

                      VブロックA型（FC250）

                        コーナ－ロケ－タ－

                        コーナ－ロケ－タ－

                          ロケートスクリュ－ピン

                          ロケートスクリュ－ピン
                            メーカー ナベヤ ニューストロング ニューストロング ナベヤ ニューストロング ニューストロング ニューストロング ニューストロング ニューストロング ナベヤ ナベヤ ニューストロング ニューストロング
                            通常価格 5,075円～ 7,431円～ 12,920円～ 13,528円～ 34,063円 13,278円 3,987円 22,252円～ 4,143円～ 6,491円～ 6,903円～ 25,243円～ 3,119円
                            通常出荷日 在庫品1日目～   当日出荷可能 1日目～   1日目～   3日目   1日目   1日目   1日目   1日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 1日目   1日目
                            材質 FC250 - - FC300 - - - - - S50C FC250 - -
                            熱処理 焼鈍 - - 焼鈍 - - - - - 焼入HRC45±3 焼鈍 - -
                            表面処理 塗装(黒皮部) - - - - - - - - - - - -

                            VブロックB型（FC250）のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            パイプの接着作業
                            評価 5.0満足度：5.02018/07/23
                            記載の精度通りです。安価で提供して頂きありがとうございます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q 直角、平行の精度はどのくらいですか？
                            A
                            機械仕上0.05 / 100、研削仕上0.03 / 100、摺合仕上0.01 / 100です。
