ナベヤ

ナベヤ

クランピングボルト（反転防止機構）

クランピングボルト（反転防止機構）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
1,150円 ～ 2,600円  特別価格
税込価格
1,265円 ～ 2,860円  特別価格

押しネジタイプのクランプ。【特長】・先端部は9°までフレキシブルに回転し、傾斜...

詳細情報を確認する

  • 種類：
    治具用ボルト
  • 材質：
    焼入れ鋼
  • 仕様：
    並目
  • 材質詳細：
    本体:SCM435 ボール:SUJ2
  • 熱処理：
    ボール:焼入HRC56～60
  • 表面処理：
    黒染め

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定21件の候補があります。

Loading...

商品情報

製品仕様

クランピングボルト（反転防止機構）:関連画像

クランピングボルトの外観

  • 材質 本体：SCM435、ボール：SUJ2
  • 熱処理（ボール）：焼入HRC56～60
  • 表面処理：黒染め※SCB-FBのボールはテンパカラー（きつね色）
クランピングボルト（反転防止機構）:関連画像

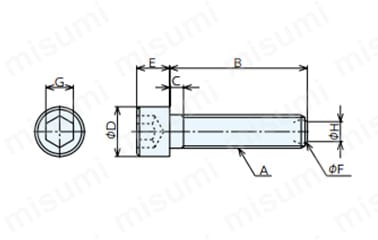

クランピングボルトの外形図

クランピングボルト（反転防止機構）:関連画像

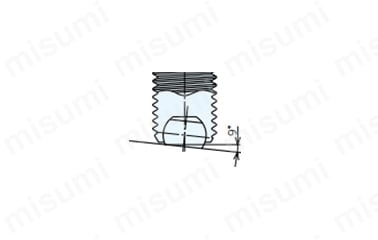

SCB-FBのボール部拡大図

クランピングボルト（反転防止機構）:関連画像

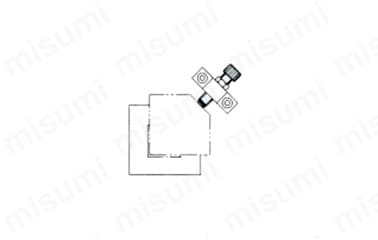

クランピングボルトの使用例



（単位：mm）



共通サイズ SCB-FB（反転防止機構）
A（並目） B C D E F G H 質量g 型番
M6×1.0 16 3 10 6 4 5 3.2 5.6 SCB-M6-16-FB
M6×1.0 20 3 10 6 4 5 3.2 6.5 SCB-M6-20-FB
M6×1.0 25 3 10 6 4 5 3.2 7.6 SCB-M6-25-FB
M6×1.0 30 3 10 6 4 5 3.2 8.7 SCB-M6-30-FB
M6×1.0 40 3 10 6 4 5 3.2 11 SCB-M6-40-FB
M8×1.25 20 3.5 13 8 5.5 6 4.5 13.5 SCB-M8-20-FB
M8×1.25 30 3.5 13 8 5.5 6 4.5 17.5 SCB-M8-30-FB
M8×1.25 35 3.5 13 8 5.5 6 4.5 19 SCB-M8-35-FB
M8×1.25 40 3.5 13 8 5.5 6 4.5 21.5 SCB-M8-40-FB
M8×1.25 50 3.5 13 8 5.5 6 4.5 25 SCB-M8-50-FB
M10×1.5 25 4.5 16 10 7 8 6 26 SCB-M10-25-FB
M10×1.5 30 4.5 16 10 7 8 6 29 SCB-M10-30-FB
M10×1.5 40 4.5 16 10 7 8 6 34 SCB-M10-40-FB
M10×1.5 50 4.5 16 10 7 8 6 39 SCB-M10-50-FB
M10×1.5 60 4.5 16 10 7 8 6 47 SCB-M10-60-FB
M12×1.75 30 5 18 12 8.5 10 7.2 40 SCB-M12-30-FB
M12×1.75 50 5 18 12 8.5 10 7.2 56 SCB-M12-50-FB
M12×1.75 80 5 18 12 8.5 10 7.2 83 SCB-M12-80-FB
M16×2 40 6 24 16 12 14 10.7 91 SCB-M16-40-FB
M16×2 60 6 24 16 12 14 10.7 122 SCB-M16-60-FB
M16×2 80 6 24 16 12 14 10.7 154 SCB-M16-80-FB

型番リスト

表示件数:
  1. 1
型番
ネジ径
ネジ長(mm)
全長(mm)
B(mm)
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
H(mm)
質量(g)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M6
13
22
16
3
10
6
4
5
3.2
5.6

1個

1,150円( 1,265円 )

3日目

M6
17
26
20
3
10
6
4
5
3.2
6.5

1個

1,150円( 1,265円 )

3日目

M6
22
31
25
3
10
6
4
5
3.2
7.6

1個

1,150円( 1,265円 )

3日目

M6
27
36
30
3
10
6
4
5
3.2
8.7

1個

1,150円( 1,265円 )

3日目

M6
37
46
40
3
10
6
4
5
3.2
11

1個

1,150円( 1,265円 )

1日目

M8
16.5
28
20
3.5
13
8
5.5
6
4.5
13.5

1個

1,250円( 1,375円 )

3日目

M8
26.5
38
30
3.5
13
8
5.5
6
4.5
17.5

1個

1,250円( 1,375円 )

3日目

M8
31.5
43
35
3.5
13
8
5.5
6
4.5
19

1個

1,250円( 1,375円 )

3日目

M8
36.5
48
40
3.5
13
8
5.5
6
4.5
21.5

1個

1,250円( 1,375円 )

3日目

M8
46.5
58
50
3.5
13
8
5.5
6
4.5
25

1個

1,250円( 1,375円 )

3日目

M10
20.5
35
25
4.5
16
10
7
8
6
26

1個

1,560円( 1,716円 )

3日目

M10
25.5
40
30
4.5
16
10
7
8
6
29

1個

1,560円( 1,716円 )

3日目

M10
35.5
50
40
4.5
16
10
7
8
6
34

1個

1,560円( 1,716円 )

3日目

M10
45.5
60
50
4.5
16
10
7
8
6
39

1個

1,560円( 1,716円 )

3日目

M10
55.5
70
60
4.5
16
10
7
8
6
47

1個

1,560円

1,513円

( 1,664円 )

在庫品1日目

当日出荷可能

M12
25
42
30
5
18
12
8.5
10
7.2
40

1個

1,800円( 1,980円 )

3日目

M12
45
62
50
5
18
12
8.5
10
7.2
56

1個

1,800円( 1,980円 )

1日目

M12
75
92
80
5
18
12
8.5
10
7.2
83

1個

1,800円( 1,980円 )

3日目

M16
34
56
40
6
24
16
12
14
10.7
91

1個

2,600円( 2,860円 )

3日目

M16
54
76
60
6
24
16
12
14
10.7
122

1個

2,600円( 2,860円 )

3日目

M16
74
96
80
6
24
16
12
14
10.7
154

1個

2,600円( 2,860円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

押しネジタイプのクランプ。
【特長】
・先端部は9°までフレキシブルに回転し、傾斜面でも確実にクランプする。
・反転防止機構付なので、常にボールの平面で確実にワークをクランプする。
・平面ボールタイプによる面接触。ワークに傷を付けない。
【用途】
・ワークの押さえに。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

クランピングボルト（反転防止機構）

クランピングボルト（反転防止機構）

    クランピングボルト（反転防止機構なし）

    クランピングボルト（反転防止機構なし）

      クランプボルト（強力型）

      クランプボルト（強力型）

        ソケットスクリュー

        ソケットスクリュー

          ストレートピン

          ストレートピン

            アジャストスクリュー SUM22

            アジャストスクリュー SUM22

              アジャストスクリュー（ＳＵＳ）

              アジャストスクリュー（ＳＵＳ）

                スイングボルト（強力型）

                スイングボルト（強力型）

                  スイングボルト SBSタイプ

                  スイングボルト SBSタイプ

                    ピンエンドストラップ（BJ150）

                    ピンエンドストラップ（BJ150）

                      グーズネッククランプ(GNC)

                      グーズネッククランプ(GNC)

                        トルクスクリュー

                        トルクスクリュー

                          Tスロットスクレーパー

                          Tスロットスクレーパー
                            メーカー ナベヤ ナベヤ ナベヤ ナベヤ エスコ ナベヤ ナベヤ ナベヤ ナベヤ イマオコーポレーション ミスミ ナベヤ ナベヤ
                            通常価格 1,150円～ 410円～ 4,102円～ 95円～ 1,019円～ 1,340円～ 3,740円～ 3,190円～ 3,120円～ 4,086円～ 2,270円～ 30,470円～ 1,680円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   在庫品1日目   当日出荷可能 3日目～   3日目
                            種類 治具用ボルト 治具用ボルト 治具用ボルト 治具用ボルト - 治具用ボルト 治具用ボルト 治具用ボルト 治具用ボルト - - 治具用ボルト Tスロット備品
                            材質 焼入れ鋼 焼入れ鋼 焼入れ鋼 焼入れ鋼 - 一般鋼・鋳鉄 ステンレス 一般鋼・鋳鉄 一般鋼・鋳鉄 - - 一般鋼・鋳鉄 -
                            仕様 並目 並目 並目 並目 - 並目 並目 並目 並目 - - 並目 -
                            材質詳細 本体:SCM435 ボール:SUJ2 本体:SCM435 ボール:SUJ2 S45C-D SCM435 - SUM22 SUS316 SUM22 SUM22 - - SUM22 -
                            熱処理 ボール:焼入HRC56～60 ボール:焼入HRC56～60 ボルト先端部:焼入HRC45 - - - - - - - - - -

                            クランピングボルト（反転防止機構）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q サイズは何がありますか？
                            A
                            M6、M8、M10、M12、M16があります。
