溝なしアングルプレート 研削仕上
- 通常価格(税別)
- 12,892円 ～ 586,500円
- 税込価格
- 14,181円 ～ 645,150円
治具材料として使用する溝なしアングルプレート。【特長】・材質：FC250。・熱...
-
- 材質：
- FC250
-
- 熱処理：
- 焼鈍
-
- 表面処理：
- 塗装(黒皮部)
型番
未確定9件の候補があります。
Loading...
商品情報
溝なしアングルプレート 研削仕上の仕様

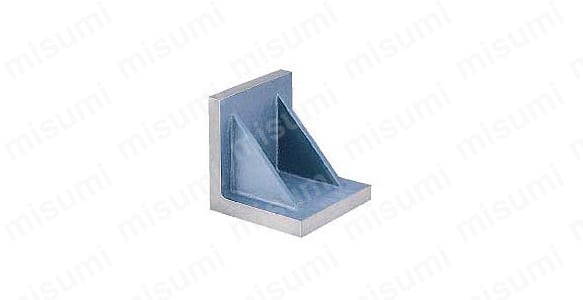

溝なしアングルプレート 研削仕上の外観
溝なしアングルプレート 研削仕上の外形図
型番リスト
- 表示件数:
| 型番 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
重量(kg) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
50.8
|
50.8
|
50.8
|
15
|
9
|
-
|
7
|
0.005
|
0.5
| 1個 | 12,892円(
14,181円
) | 3日目 | |
76.2
|
76.2
|
76.2
|
16
|
10
|
-
|
20
|
0.005
|
1.4
| 1個 | 15,509円(
17,060円
) | 19日目 | |
101.6
|
101.6
|
101.6
|
21
|
13
|
-
|
18
|
0.01
|
2.9
| 1個 | 21,222円(
23,344円
) | 19日目 | |
127
|
127
|
127
|
23
|
13
|
-
|
22
|
0.01
|
5.2
| 1個 | 32,160円(
35,376円
) | 19日目 | |
152.4
|
152.4
|
152.4
|
24
|
13
|
-
|
30
|
0.02
|
7.4
| 1個 | 39,589円(
43,548円
) | 19日目 | |
203.2
|
203.2
|
203.2
|
27
|
14
|
125
|
33
|
0.03
|
17.3
| 1個 | 58,650円(
64,515円
) | 19日目 | |
254
|
254
|
254
|
31
|
18
|
195
|
45
|
0.03
|
30.4
| 1個 | 102,000円(
112,200円
) | 19日目 | |
304.8
|
304.8
|
304.8
|
35
|
19
|
195
|
60
|
0.03
|
50.2
| 1個 | 143,650円(
158,015円
) | 19日目 | |
406.4
|
406.4
|
406.4
|
50
|
30
|
290
|
55
|
0.04
|
135.6
| 1個 | 586,500円(
645,150円
) | 3日目 |
Loading...
詳細情報
基本情報
治具材料として使用する溝なしアングルプレート。
【特長】
・材質：FC250。
・熱処理：焼鈍。
・表面処理：塗装（黒皮部）。
・研削仕上。
【用途】
・治具材料に最適。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 直角度は何ですか？
-
Aサイズにより異なりますが、0.005～0.045です。（詳細はカタログをご参照下さい。）
