ナベヤ

ロックタイトダブルクランプバイス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 298,350円～ 437,750円

税込価格: 328,185円～ 481,525円

【特長】・出荷時はダブルクランプタイプです。・2個のワークを同時に素早くクラン...

詳細情報を確認する

商品タイプ：

本体
H(mm)：

14
J(mm)：

6
K(mm)：

18
L(mm)：

7
P：

6
T(mm)：

M8
標準ガイドブロック巾(mm)：

18

(i)ご注意

本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

型番

未確定2件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

1台のバイスで2個ワークをクランプできるので、機械テーブルのスペースを無駄にすることなく、多数個取りができます。
マシンバイスなのでワークサイズ変更時も対応し易く、ワーク数量によって専用ジグの製作が不要になります。
左右の可動体を任意の位置に固定することで、サイズが異なる2個のワークをクランプできます。これにより片側だけ加工するようなワークの違いによる停滞時間を回避できます。
中心の固定アゴを外すことにより、シングルクランプタイプに変更ができます。
ロックタイト浮上り防止機能により、可動体とワークの浮上りを抑えられます。
口金を取外し、固定側に取付けすることで、より大きいワークもクランプができます。

■仕様

※口開の（）寸法は、シングルクランプタイプとして使用時。

■口開きの増大

口金位置の取替えにより、大きな口開きが得られます。

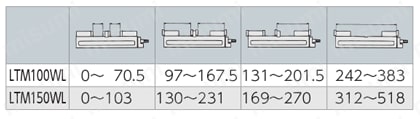

口金の取替位置による口開き

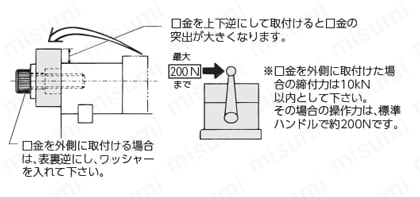

口金の取替方法

性能・試験情報

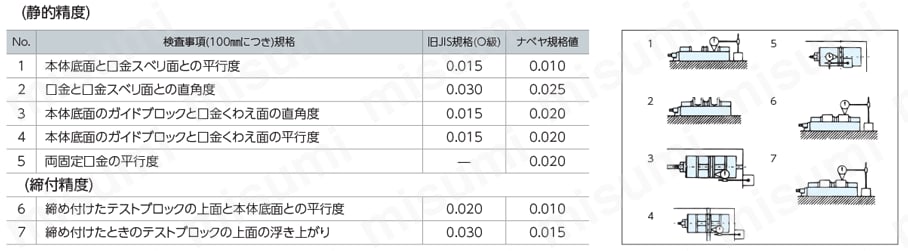

■精度規格

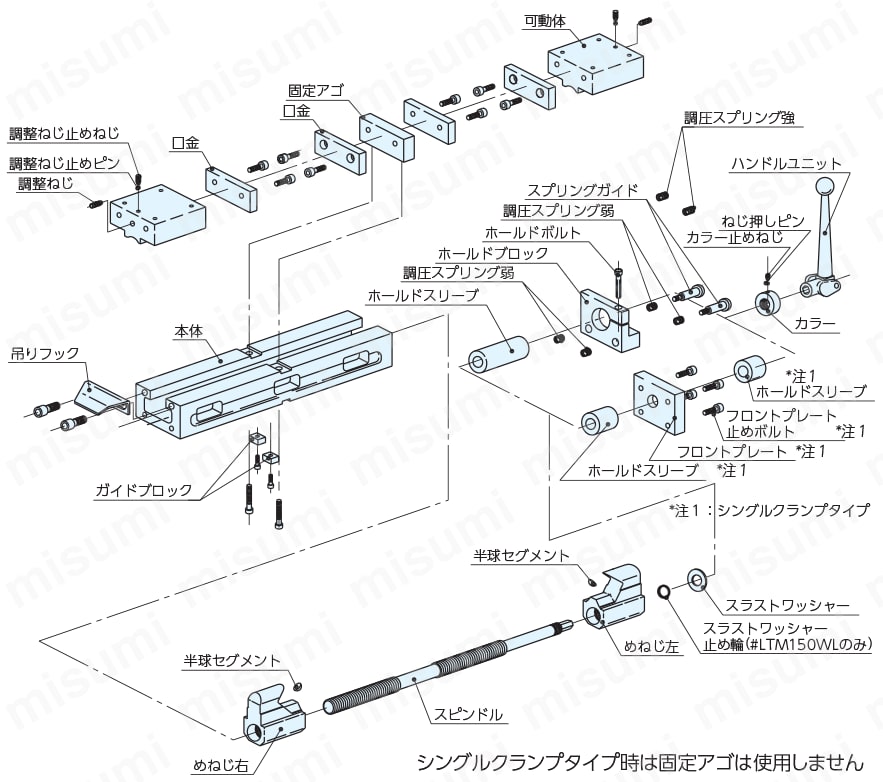

■分解構造図

■2個のサイズの異なるワークをクランプする場合

左右の可動体は任意の位置を中心に対称に開閉します。
ホールドボルトを緩めるとスピンドルが移動できるようになります。
よって、ハンドルを右側とすると左右の可動体の中心を、LTM100WLの場合、左に13mm、右に33mm移動させることができます。
2つのワークの最大差は図の通りです。
ワークをセットし、仮締めの状態でホールドボルトを締め、スピンドルを固定してください。

-	移動代		A<B		A>B
-	右	左	A	B	A	B
LTM100WL	33	13	4.5	70.5	70.5	44.5
LTM150WL	36	34	31	103	103	33

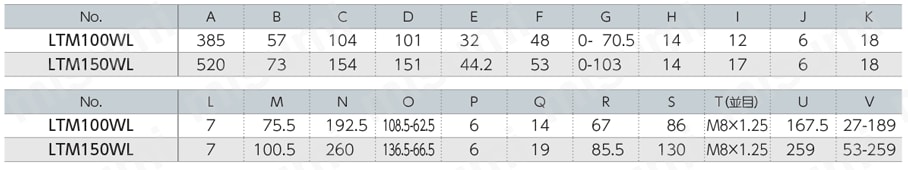

規格表

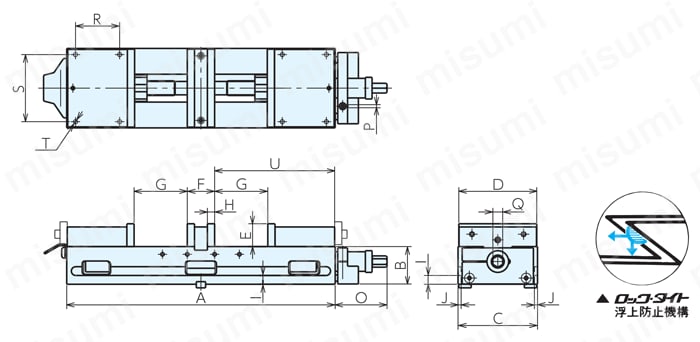

外形図

ダブルクランプタイプ

シングルクランプタイプ

選定サポート情報

標準ガイドブロックは18mmになります。

注意・禁止事項

保管する際は､切屑や切削液を完全に取り除いた後、防錆処理を行い、低湿度の場所で保管して下さい。

メーカー紹介

株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。

型番リスト

表示件数:

型番	口幅(mm)	口深さ(mm)	最大締付力(kN)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	I(mm)	M(mm)	N(mm)	O(mm)	Q	R(mm)	S(mm)	U(mm)	口開(mm)	質量(kg)	V(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LTM100WL	101	32	15	385	57	104	101	32	48	70.5	12	75.5	192.5	108.5 - 62.5	14	67	86	167.5	70.5(189)	17	189	1個	298,350円( 328,185円 )	4日目
LTM150WL	151	44.2	20	520	73	154	151	44.2	53	103	17	100.5	260	136.5 - 66.5	19	85.5	130	259	103(259)	41	259	1個	437,750円( 481,525円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・出荷時はダブルクランプタイプです。
・2個のワークを同時に素早くクランプできます。
・2個のサイズの異なるワークも同時にクランプ可能です。
・ロックタイト浮上防止機構により、締付時のワークの浮上がりを抑えます。
・標準付属の部品の組替えにより、シングルクランプタイプにできます。
・本体はダクタイル鋳鉄（FCD600）製で、摺動面に焼入（HRC45）が施してあります。

(i)ご注意

本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
