Panasonic

Panasonic

FP0R アナログ入出力ユニット

FP0R アナログ入出力ユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/06/30まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
37,899円 ～ 54,899円  特別価格
税込価格
41,689円 ～ 60,389円  特別価格

FP0Rアナログユニットがリニューアル性能・機能が大幅向上。【特長】・高分解能...

詳細情報を確認する

  • 入力種類：
    電圧 / 電流
  • 代表規格：
    UL / CUL
  • 分解能：
    14bit(1/16,000)
  • 総合精度：
    電圧：±0.4%F.S.以下/電流：±0.6%F.S.以下（0～＋50℃）
  • チャンネル間絶縁：
    非絶縁

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

型番

未確定2件の候補があります。

Loading...

商品情報

FP0R シリーズ（コントロールユニット）の特長

アナログ入力ユニット

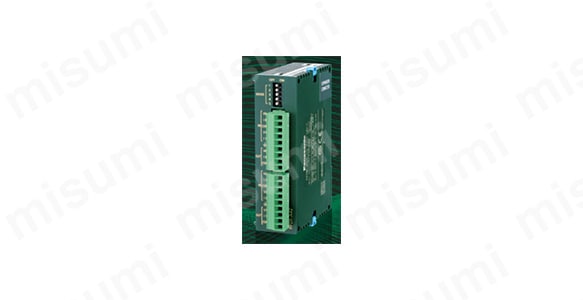

入力4ch（AFP0RAD4）

入力4ch（AFP0RAD4）

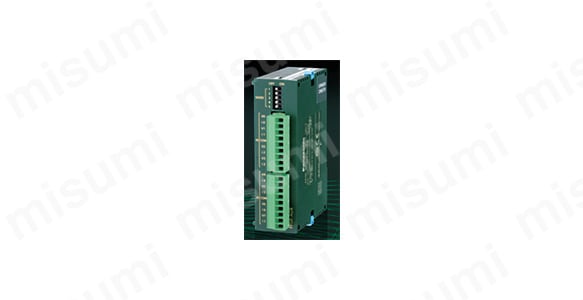

入力8ch（AFP0RAD8）

入力8ch（AFP0RAD8）

アナログ出力ユニット

出力4ch（AFP0RDA4）

出力4ch（AFP0RDA4）



アナログ入出力ユニット

入力2ch／出力1ch（AFP0RA21）

入力2ch／出力1ch（AFP0RA21）

入力4ch／出力2ch（AFP0RA42）

入力4ch／出力2ch（AFP0RA42）

高分解能14bit（従来12bit）

高分解能14bit（従来12bit）

高分解能化：12bitから14bit（アナログ入力、出力）

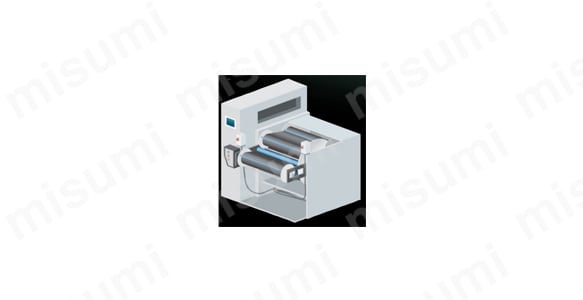

高精度化：±0.6%から±0.2%（25℃にて）でフィルム等の巻き取り装置での張力制御、巻き取り速度制御などの高精度なアナログ制御を実現。

大容量プログラム／データメモリ
プログラム：最大32kステップ。データレジスタ：最大32kワード。
USBツールポート標準搭載
USB2.0で高速プログラム転送を実現。
電池レス全データ自動バックアップ
FタイプはFeRAM内蔵でバックアップ。電池なしでも全データの自動保存を実現。
超高速演算処理スピード
80ns/ステップ（ST命令）※プログラム0～3,000ステップまでの範囲。
増設不要の多軸制御
パルス出力4軸（各軸最大50kHz）内蔵。

製品仕様

品名アナログ入力ユニットアナログ入出力ユニット
（入力部のみ）
ご注文品番AFP0RAD4AFP0RAD8AFP0RA21AFP0RA42
入力ch／出力ch4／08／02／14／2
項目入力レンジ（デジタル入力範囲）電圧-10～+10V 14bit（-8,000～+8,000）
-5～+5V 14bit（-8,000～+8,000）
0～+10V 14bit（0～+16,000）
0～+5V 14bit（0～+16,000）
電流0～20mA 14bit（0～+16,000）
絶対最大入力電圧±15V
電流±30mA
入力インピーダンス電圧約1MΩ
電流約250Ω
最大分解能14bit（1/16,000）
総合精度電圧±0.2%F.S.以下（+25℃にて）
±0.4%F.S.以下（0～+50℃にて）
電流±0.3%F.S.以下（+25℃にて）
±0.6%F.S.以下（0～+50℃にて）
変換速度2ms／全ch
その他機能平均処理（移動、回数）
旧プログラム対応機能（12bit）
絶縁方式入力端子～内部回路間フォトカプラ絶縁型DC／DCコンバータ
チャンネル間非絶縁
品名アナログ出力ユニットアナログ入出力ユニット
（出力部のみ）
ご注文品番AFP0RDA4AFP0RA21AFP0RA42
入力ch／出力ch0／42／14／2
項目出力レンジ（アナログ出力設定範囲）電圧-10～+10V 14bit（-8,000～+8,000）
-5～+5V 14bit（-8,000～+8,000）
0～+10V 14bit（0～+16,000）
0～+5V 14bit（0〜+16,000）
電流0～20mA 14bit（0～+16,000）
4～20mA 14bit（0～+16,000）
出力インピーダンス電圧0.5Ω以下
出力最大電流電圧±10mA
出力許容負荷抵抗電流500Ω以下
最大分解能14bit（1/16,000）
総合精度電圧±0.2%F.S.以下（+25℃にて）
±0.4%F.S.以下（0～+50℃にて）
電流±0.3%F.S.以下（+25℃にて）
±0.6%F.S.以下（0～+50℃にて）
変換速度500μs／全ch
その他機能旧プログラム対応機能（12bit）
絶縁方式出力端子～内部回路間フォトカプラ絶縁型DC／DCコンバータ
チャンネル間非絶縁


外形寸法図（単位：mm）

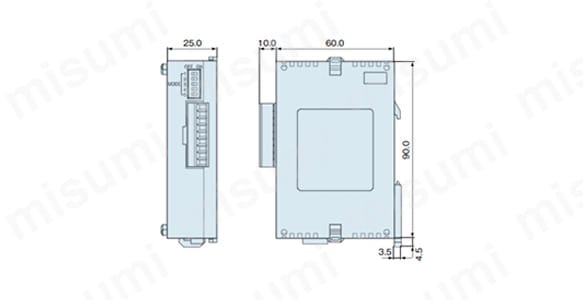

アナログユニット（AFP0RAD4・AFP0RA2）

アナログユニット（AFP0RAD4・AFP0RA2）

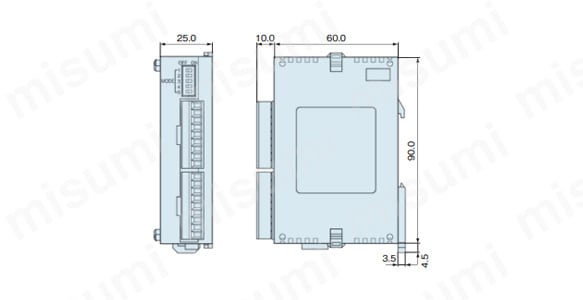

アナログユニット（AFP0RAD8・AFP0RDA4・AFP0RA42）

アナログユニット（AFP0RAD8・AFP0RDA4・AFP0RA42）

型番リスト

表示件数:
  1. 1
型番
種別
入力 CH数
A/D変換速度(変換時間)
出力 CH数
D/A変換時間(変換速度)
入力レンジ-電圧
入力レンジ-電流
出力レンジ-電圧
出力レンジ-電流
Panasonic注文品番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
入出力
2
[1～10ms未満] 2ms
1
500µs
詳細はカタログを参照
0～20mA
-
0～20mA/4～20mA
AFP0RA21

1個

37,899円( 41,689円 )

9日目

入出力
4
[1～10ms未満] 2ms
2
500µs
詳細はカタログを参照
0～20mA
-
0～20mA/4～20mA
AFP0RA42

1個

54,899円

32,939円

( 36,233円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

FP0Rアナログユニットがリニューアル性能・機能が大幅向上。
【特長】
・高分解能14bit。（従来12bit）
・高分解能化:12bit→14bit（アナログ入力、出力）高精度化:±0.6% →±0.2%（25℃にて）でフィルム等の巻き取り装置での張力制御、巻き取り速度制御などの高精度なアナログ制御を実現。
・システムの多ch化と最適化が可能。
・入力最大8ch対応。システムの多チャンネル化に貢献します。また入出力の自由な組み合わせができるため、システムの最適化が可能です。
・入力5種、出力6種のレンジを設定可能。
・±10V、±5V、0～＋10V、0～＋5V、0～20mAの5種のレンジに設定対応（出力は4～20mAを含め6種）。±10V対応によりモータの回転制御にも対応できます。
・従来機種との互換も簡単。
・ラダープログラムを変更せずに使用できる従来機種互換モードを装備。
・DIPスイッチで従来機種互換モードに変更でき、分解能12bitとして動作させることが可能。
・FP0Rシリーズ以外のPLCにも使用可能。
・FPΣ、FP-X、FP-X0各シリーズに接続しての使用も可能。
※商品画像はAFP0RAD4です。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

FP0R アナログ入出力ユニット

FP0R アナログ入出力ユニット

    アナログ出力ユニット CS1W-DA

    アナログ出力ユニット CS1W-DA

      CSシリーズ アナログ入出力ユニット CS1W

      CSシリーズ アナログ入出力ユニット CS1W

        絶縁型直流入力ユニット（プロセス入力ユニット）CJ1W-PDC15

        絶縁型直流入力ユニット（プロセス入力ユニット）CJ1W-PDC15

          アナログ入出力ユニット CS1W

          アナログ入出力ユニット CS1W

            MELSEC-Q アナログ入力ユニット

            MELSEC-Q アナログ入力ユニット

              MELSEC-Lシリーズ アナログ入力ユニット

              MELSEC-Lシリーズ アナログ入力ユニット

                FP7 アナログ入出力ユニット

                FP7 アナログ入出力ユニット

                  プロセス入力ユニット　CS1W-P

                  プロセス入力ユニット　CS1W-P

                    温度センサユニット（プロセス入力ユニット） CS1W-PTS□□／CS1W-PTS□□-V1

                    温度センサユニット（プロセス入力ユニット） CS1W-PTS□□／CS1W-PTS□□-V1

                      プロセス出力ユニット CS1W-PMV

                      プロセス出力ユニット CS1W-PMV

                        NXシリーズ　ヒータ断線検知ユニット NX-HB

                        NXシリーズ　ヒータ断線検知ユニット NX-HB

                          NXシリーズ　ロードセル入力ユニット NX-RS□□□□

                          NXシリーズ　ロードセル入力ユニット NX-RS□□□□
                            メーカー Panasonic オムロン オムロン オムロン オムロン 三菱電機 三菱電機 Panasonic オムロン オムロン オムロン オムロン オムロン
                            通常価格 37,899円～ 71,733円～ 71,733円～ 75,159円 69,864円～ 66,300円～ 83,040円 68,899円 125,919円～ 87,322円～ 126,477円 19,177円 50,702円
                            通常出荷日 在庫品1日目～   当日出荷可能 1日目   在庫品1日目～   当日出荷可能 1日目   1日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 8日目   1日目   1日目   1日目   1日目   1日目
                            入力種類 電圧 / 電流 - 電圧 / 電流 電圧 / 電流 電圧 / 電流 - 電圧 / 電流 電圧 / 電流 電圧 / 電流 - - 電流 電圧
                            代表規格 UL / CUL CE / UL / CUL / CSA CE / UL / CUL / CSA CE / UL / CUL / CSA CE / UL / CUL / CSA - UL UL / CUL CE / UL / CUL / CSA CE / UL / CUL / CSA CE / UL / CUL / CSA - CE / UL / CUL / CSA
                            分解能 14bit(1/16,000) - - - - - - Max.16bit - - - - -
                            総合精度 電圧：±0.4%F.S.以下/電流：±0.6%F.S.以下（0～＋50℃） - - - - - - - - - - - -
                            チャンネル間絶縁 非絶縁 - - - - - - - - - - - -

                            FP0R アナログ入出力ユニットのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q FP0Rアナログ入力ユニット／入出力ユニットは平均処理を有効にする場合モードスイッチの設定だけで行えますか。
                            A
                            アナログ入力ユニット（AFP0RAD4／AFP0RAD8）、アナログ入出力ユニット（AFP0RA21／AFP0RA42）はモードスイッチの設定だけで平均化処理を有効にできます。
                            モードスイッチだけでの設定の場合、各ユニットの設定内容は10回移動平均（最大最小除去）となります。

                            ※回数平均化処理は14ビットモード時のみ有効です。
