廣杉計器

廣杉計器

黄銅スペーサー（丸型・子基板2段重ねハンダ取付用）／TRT（TR）-E

黄銅スペーサー（丸型・子基板2段重ねハンダ取付用）／TRT（TR）-E
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
25円 ～ 45円
税込価格
28円 ～ 50円

【用途】・超小型で、電気機能と機械機能を保有したスペーサーです・ハンダ槽組立、...

詳細情報を確認する

型番

未確定3件の候補があります。

Loading...

商品情報

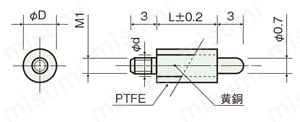

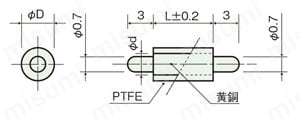

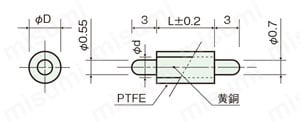

外形図

黄銅スペーサー(丸型・子基板2段重ねハンダ取付用)/TRT(TR)-E 外形図1

TRT（TR）-0500E

黄銅スペーサー(丸型・子基板2段重ねハンダ取付用)/TRT(TR)-E 外形図2

TRT（TR）-0700E

黄銅スペーサー(丸型・子基板2段重ねハンダ取付用)/TRT(TR)-E 外形図3

TRT（TR）-1000E



製品仕様

  • RoHS対応製品

規格表

TRT-0500ETR-0500E
PTFE付PTFEなし
L型番DL型番d
5TRT-0505E2.25TR-0505E1.2
7TRT-0507E2.27TR-0507E1.2
8TRT-0508E2.28TR-0508E1.2
10TRT-0510E3.1510TR-0510E2.15
12TRT-0512E3.1512TR-0512E2.15
15TRT-0515E3.1515TR-0515E2.15
18TRT-0518E3.1518TR-0518E2.15
20TRT-0520E3.1520TR-0520E2.15
TRT-0700ETR-0700E
PTFE付PTFEなし
L型番DL型番d
5TRT-0705E2.25TR-0705E1.2
7TRT-0707E2.27TR-0707E1.2
8TRT-0708E2.28TR-0708E1.2
10TRT-0710E3.1510TR-0710E2.15
12TRT-0712E3.1512TR-0712E2.15
15TRT-0715E3.1515TR-0715E2.15
18TRT-0718E3.1518TR-0718E2.15
20TRT-0720E3.1520TR-0720E2.15
TRT-1000ETR-1000E
PTFE付PTFEなし
L型番DL型番d
5TRT-1005E2.25TR-1005E1.2
7TRT-1007E2.27TR-1007E1.2
8TRT-1008E2.28TR-1008E1.2
10TRT-1010E3.1510TR-1010E2.15
12TRT-1012E3.1512TR-1012E2.15
15TRT-1015E3.1515TR-1015E2.15
18TRT-1018E3.1518TR-1018E2.15
20TRT-1020E3.1520TR-1020E2.15

使用例

基板2段重ねハンダ取付用スペーサー

機械的基板スペーサー+電気機能

超小型で、電気機能と機械機能を保有したスペーサーです。ハンダ槽組立、ソケットに挿入できる様、金（銀）メッキを処理し、ノイズ防止及び基板チェック時のタッチアップ防止にふっ素樹脂を装着したスペーサーです。

黄銅スペーサー(丸型・子基板2段重ねハンダ取付用)/TRT(TR)-E 使用例1
黄銅スペーサー(丸型・子基板2段重ねハンダ取付用)/TRT(TR)-E 使用例2

1 子基板（予備基板）等の2段重ね
2 テスト用サブ基板の脱着
3  基板スペーサー（機械的）と接続ケーブル（電気的）との兼用
4  ノイズ防止はスペーサーに（高級アンプ）……TRT-E
5  2段重ね基板のチェック時のタッチ防止に……TRT-E

型番リスト

表示件数:
  1. 1
型番
ネジサイズ
色
長さ(mm)
直径(mm)
ネジ径
内径(中空スペーサ)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

TR-0515E

-
銀
15
2.15
-
0.55
10

50個

25円( 28円 )

-

  • 注文停止中

TR-1020E

その他
銀
20
2.15
M1
-
10

50個

45円( 50円 )

-

  • 注文停止中

TRT-0707E

-
金
7
2.2
-
0.7
10

50個

26円( 29円 )

-

  1. 1

Loading...

詳細情報

基本情報

【用途】
・超小型で、電気機能と機械機能を保有したスペーサーです
・ハンダ槽組立、ソケットに挿入できる様、金（銀）メッキを処理し、ノイズ防止及び基板チェック時のタッチアップ防止にふっ素樹脂を装着した高級スペーサーです

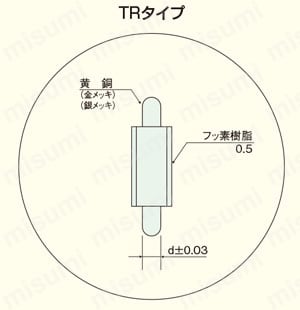

TR本体
【材質】快削黄銅（C3604BD）カドミウム含有量75ppm未満
【処理】L=5～10は金メッキ L=12～20は銀メッキ
PTFE
【材質】PTFEチューブ
【色】白色不透明
【耐熱温度】240℃
【UL規格】UL94V-0（材料）

カタログ

ダウンロード (PDF)
カタログ（見開き版）

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
