星和電機

星和電機

LED盤内用ライン照明 LMADシリーズ

LED盤内用ライン照明 LMADシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件） この商品のFAQをみる(3件)
通常価格(税別)
5,986円 ～ 7,485円
税込価格
6,585円 ～ 8,234円

制御盤や配電盤は勿論、検査時には手元を明るく照らす、スリムで見た目もスッキリな...

詳細情報を確認する

  • 形状：
    ストレート
  • LED色：
    昼光色
  • 入力電圧：
    AC100V
  • 保護等級：
    無
  • 代表規格：
    PSE
  • 寸法 幅(mm)：
    25
  • 寸法 厚み(mm)：
    16
  • 色温度(K)：
    6500
  • 周囲温度範囲(℃)：
    -10～+50

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定2件の候補があります。

Loading...

商品情報

LED盤内用ライン照明 LMADシリーズの仕様

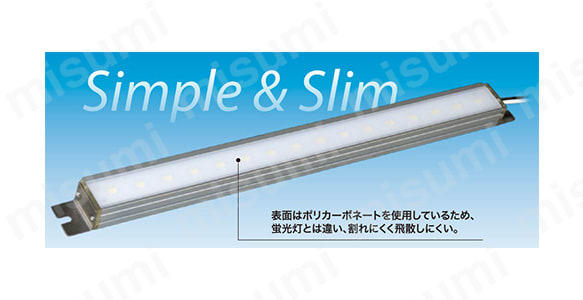

LED盤内用ライン照明 LMADシリーズの外観

LED盤内用ライン照明 LMADシリーズの外観

表面はポリカーポネートを使用、蛍光灯とは違い、割れにくく飛散しにくい。

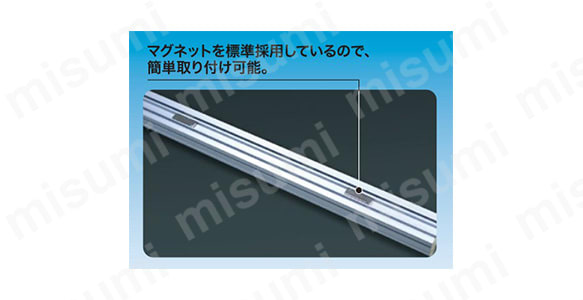

マグネットを標準採用し、簡単に取り付けが可能

マグネットを標準採用し、簡単に取り付けが可能

光学特性

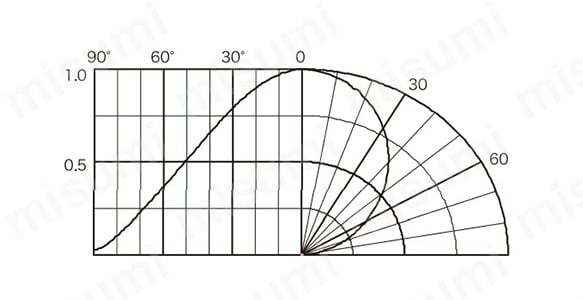

配光特性

配光特性

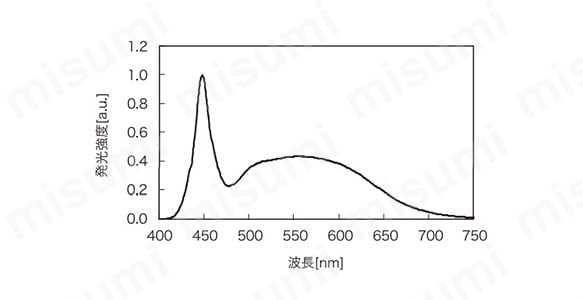

発行スペクトル

発行スペクトル

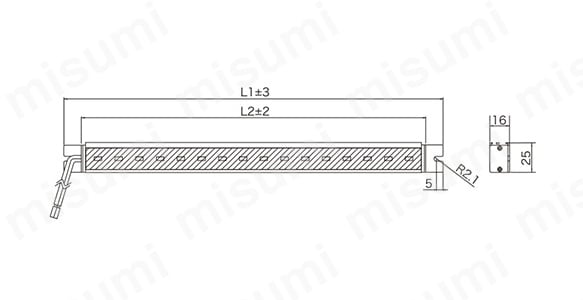

外形寸法



（単位：mm）



LED盤内用ライン照明 LMADシリーズの寸法図

LED盤内用ライン照明 LMADシリーズの寸法図

型式L1L2
LMAD1WA31K65K-10F310282
LMAD1WA32K65K-10F460432

製品仕様

型式LMAD1WA31K65K-10FLMAD1WA32K65K-10F
入力電圧AC100V±10%
消費電力2.6W3.6W
明るさ全光束：250Lm 照度130Lx（1m直下）全光束：350Lm 照度165Lx（1m直下）
色温度6,500K
長さ310mm（本体282mm）460mm（本体432mm）
耐電圧AC2,000V 1分間（漏れ電流1mA以下）
絶縁抵抗100MΩ以上（DC500V）
周囲温度範囲-10℃～+50℃
  • ※ 実際のLEDの発光色と異なる場合があります。
  • ※ LEDの製品特性上、同一型式製品でも製品ごとに発光色や明るさにバラツキがある場合があります。また、経年によるそれらの減退率にもバラツキがありますのでご了承ください。

開発秘話



お客さまが日々感じる悩み事・困り事などのをニーズに応えるべく、コア技術と新しい技術を組み合わせ、商品開発を進めています。
蛍光灯が無くなるという需要に対して、「シンプル」というテーマを定め、より省スペースに、より軽量に作り上げました。

型番リスト

表示件数:
  1. 1
型番
照度(lx)
寸法 長さ(mm)
明るさ(lm)
消費電力(W)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
130
310
250
2.6
10

1個

5,986円( 6,585円 )

在庫品1日目

当日出荷可能

165
460
350
3.6
10

1個

7,485円( 8,234円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

制御盤や配電盤は勿論、検査時には手元を明るく照らす、スリムで見た目もスッキリなLED照明。
【特長】
・一般的な蛍光灯照明の10分の1以下のスリム設計で器材の出し入れの妨げとならない。
・アルミボディ採用で頑丈かつ軽量、割れに強いポリカーボネートカバーを採用。
・300mmタイプと450mmタイプの2種類をラインナップ。
・ネジ取り付け用端子だけでなくマグネットも付いており固定も楽々。
・前面を乳半パネルで拡散しているため、LED特有の眩しさがない。
【用途】
・制御盤や配電盤の内部照明や、製品出荷検査、および受入れ検査用の手元照明として。
・大きいサイズの照明を持ち込めない狭い場所の作業灯として。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

LED盤内用ライン照明 LMADシリーズ

LED盤内用ライン照明 LMADシリーズ

    盤用照明 LEDユニット（保守点検用マグネットタイプ）

    盤用照明 LEDユニット（保守点検用マグネットタイプ）

      盤用照明 LEDユニット（保守点検用マグネットタイプ、ロングサイズ）

      盤用照明 LEDユニット（保守点検用マグネットタイプ、ロングサイズ）

        盤用照明 LEDユニット（端子台タイプ）

        盤用照明 LEDユニット（端子台タイプ）

          盤用LED照明 CLED-1004

          盤用LED照明 CLED-1004

            LEDスリムミニSS/S

            LEDスリムミニSS/S

              LED照明（フラット、低発熱）

              LED照明（フラット、低発熱）

                LEDユニット CLED-1004U

                LEDユニット CLED-1004U

                  LF1A形LED照明ユニット

                  LF1A形LED照明ユニット

                    LED照明（スポット、角度調整・フレキシブルアーム）

                    LED照明（スポット、角度調整・フレキシブルアーム）

                      盤用照明 LEDユニット

                      盤用照明 LEDユニット

                        LEDユニット（端子台一体型）

                        LEDユニット（端子台一体型）

                          LED照明（ストレート、防塵）

                          LED照明（ストレート、防塵）
                            メーカー 星和電機 篠原電機 篠原電機 篠原電機 篠原電機 ＳＵＳ ミスミ 篠原電機 ＩＤＥＣ ミスミ 篠原電機 篠原電機 ミスミ
                            通常価格 5,986円～ 13,292円 - 14,115円 9,814円 8,153円～ 9,214円 16,957円 23,510円～ 22,330円～ 26,600円 12,710円～ 8,085円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 お見積り   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            形状 ストレート ストレート ストレート ストレート ストレート ストレート フラット ストレート フラット スポット ストレート ストレート ストレート
                            LED色 昼光色 白色 白色 白色 白色 白色 白色 白色 - 白色 白色 白色 白色
                            入力電圧 AC100V AC100V～AC240V AC100V～AC240V AC100V～AC240V AC100V～AC240V DC24V DC24V AC100V～AC240V DC24V DC24V AC100V～AC240V AC100V～AC240V DC24V
                            保護等級 無 無 無 無 無 IP54 IP40 無 - IP67f 無 無 IP54
                            代表規格 PSE - - - - - - - - - - - -

                            LED盤内用ライン照明 LMADシリーズのレビュー

                            評価 4.6 平均満足度：4.6 5件のレビュー
                            1. 星５
                              80%
                            2. 星４
                              0%
                            3. 星３
                              20%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            盤内照明
                            評価 5.0満足度：5.02018/05/28
                            盤内用ＬＥＤ照明（ＡＣ１００Ｖタイプ）を安価で探していました。
                            この商品を見つけ購入しました。明るくて満足です。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            交換品として使用しています
                            評価 5.0満足度：5.02022/11/10
                            社内設備で機械の手元の照明が壊れたので、交換品として使用しています。元々付いていたLED照明でなく、価格の安いこの商品を選定しました。作業者からは以前からの商品と遜色なく見やすいとの評価を受けています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            作業台の照明
                            評価 3.0満足度：3.02021/02/25
                            作業台の照明に使用しました。少し青白っぽいです。明るさは明るいんですが値段が少し高い気がします。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備の局所照明
                            評価 5.0満足度：5.02020/01/07
                            設備に直接取り付ける照明用として購入しました。値段の割に明るくコンパクトで満足です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            盤内照明
                            評価 5.0満足度：5.02019/09/25
                            価格もさることながら、スリムでコンパクト、想像より明るかったのが助かりました。
                            マグネット付きだったので取付作業も楽でした。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            よくあるご質問（FAQ）

                            Q ケーブルは何Mでしょうか？
                            A
                            "1Mとなります。"
                            Q コネクタなどを付けて納入できますか？
                            A
                            数量によりますが、当メーカーサポートセンターへお問い合わせください。
                            Q 蛍光灯何W相当となりますか？
                            A
                            蛍光灯10W相当となります。（0.5M直下で比較）
