ワゴ

ワゴ

WFRシリーズ レバー操作タイプ ワンタッチコネクター【50～100個入り】

WFRシリーズ レバー操作タイプ ワンタッチコネクター

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.7平均満足度4.7 この商品のレビューをみる（11件） この商品のFAQをみる(1件)
通常価格(税別)
4,906円 ～ 7,524円
税込価格
5,397円 ～ 8,276円

レバー操作でより線・単線を簡単に結線できるコネクタ。【特長】・ケージクランプ（...

詳細情報を確認する

  • 種類：
    その他
  • 色：
    透明
  • 特長：
    レバー操作でより線・単線を簡単に結線できるコネクタ
  • 材質：
    スプリング：ステンレス鋼、導電部：電気銅・スズメッキ、ハウジング：耐熱性ポリカーボネート、操作レバー：耐熱性PBT(ガラス入り)
  • 商品種類：
    ワンタッチコネクタ

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

WFRシリーズ レバー操作タイプ ワンタッチコネクターの詳細

WFRシリーズ レバー操作タイプ ワンタッチコネクター:関連画像

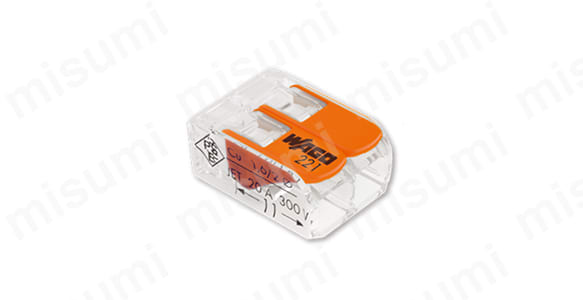

WFR-2 イメージ図

WFRシリーズ レバー操作タイプ ワンタッチコネクター:関連画像

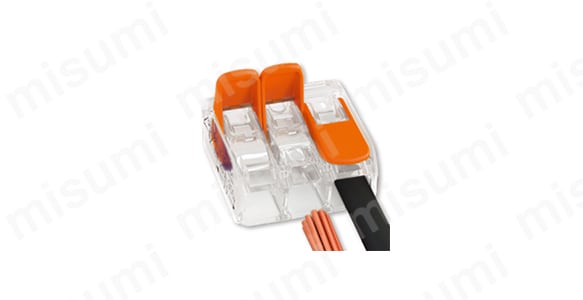

WFR-3 イメージ図

  • スプリング：ステンレス鋼
  • 導電部：電気銅、スズメッキ
  • ハウジング：耐熱性ポリカーボネート
  • 操作レバー：耐熱性PBT（ガラス入り）
型番 電線数 定格
（一般用途）		 適用電線
（電線被覆外径φ4.0mm以下）		 特定電気用品の表示
（屋内配線用途）※2
WFR-2 2本 32A、450V 単線 φ0.5～φ2.0mm
IV7本より線 0.2～2.5（3.5※1）mm2
より線 0.14～4.0mm2※1		 定格 20A、300V
WFR-3 3本 適用電線 単線（銅）φ1.6、φ2.0mm

※1. 電線の種類、使用条件等により使用できない場合があります。
※2. 屋内配線の電気工事には電気工事士の資格が必要です。

WFRシリーズ レバー操作タイプ ワンタッチコネクターの寸法



（単位：mm）



WFRシリーズ レバー操作タイプ ワンタッチコネクター:関連画像

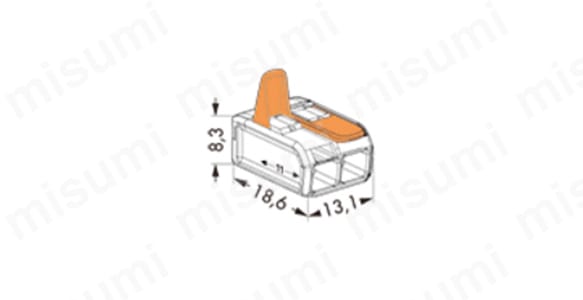

WFR-2 寸法図

WFRシリーズ レバー操作タイプ ワンタッチコネクター:関連画像

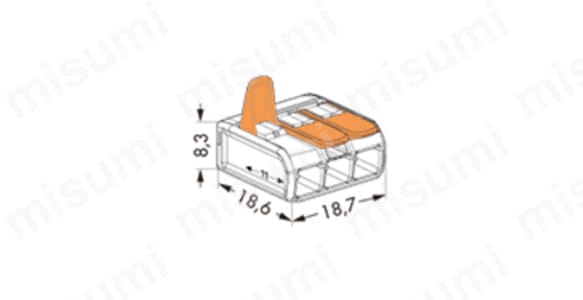

WFR-3 寸法図

型番リスト

表示件数:
  1. 1
型番
商品タイプ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
電線2本用

1パック

100個入り

7,524円( 8,276円 )

在庫品1日目

当日出荷可能

電線3本用

1パック

50個入り

4,906円( 5,397円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

レバー操作でより線・単線を簡単に結線できるコネクタ。
【特長】
・ケージクランプ（R）スプリング方式採用の新機構！
・透明ハウジングで安心・安全！
・単線、より線、ストランド線の混在使用OK！
・ソフトなレバー操作でワンタッチ結線！
・PSEマーク取得製品。
【用途】
・単線とより線の接続に最適。
・装置や機器の電源のより線の分岐用途に最適。
・屋内配線用途、一般の電気配線、センサ接続に最適。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

WFRシリーズ レバー操作タイプ ワンタッチコネクター

WFRシリーズ レバー操作タイプ ワンタッチコネクター

    電源・工具 差込形電線コネクタ（クイックロック）

    電源・工具 差込形電線コネクタ（クイックロック）

      TE TPAロック Econoseal J MarkIIシリーズ 174658-7

      TE TPAロック Econoseal J MarkIIシリーズ 174658-7

        17JEシリーズ フードキット

        17JEシリーズ フードキット

          e-CON　防塵カバー

          e-CON　防塵カバー

            TE TPAロック Econoseal J MarkIIシリーズ 174353-7

            TE TPAロック Econoseal J MarkIIシリーズ 174353-7

              Dsubコネクタ 中継接続用ロック金具（フード対フード）

              Dsubコネクタ 中継接続用ロック金具（フード対フード）

                GRACE INERTIA 3.3シリーズ

                GRACE INERTIA 3.3シリーズ

                  TE TPAロック Econoseal J MarkIIシリーズ 174358-7

                  TE TPAロック Econoseal J MarkIIシリーズ 174358-7

                    NJCシリーズ メタルコネクタ用L型台座

                    NJCシリーズ メタルコネクタ用L型台座

                      TE TPAロック Econoseal J MarkIIシリーズ 1-174355-1

                      TE TPAロック Econoseal J MarkIIシリーズ 1-174355-1
                        メーカー ワゴ ＪＡＰＰＹ TE Connectivity フジクラ(旧:第一電子工業) ミスミ TE Connectivity ミスミ TE Connectivity TE Connectivity 七星科学研究所 TE Connectivity
                        通常価格 4,906円～ 1,299円～ 120円 445円～ 374円 69円 165円～ 181円～ 69円 469円～ 71円
                        通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                        種類 その他 - その他 フード その他 その他 コネクタ固定具 - その他 コネクタ固定具 その他
                        色 透明 - 黄 - 黒 黄 銀 - 黄 銀 -
                        特長 レバー操作でより線・単線を簡単に結線できるコネクタ - - - - - - - - - -
                        材質 スプリング：ステンレス鋼、導電部：電気銅・スズメッキ、ハウジング：耐熱性ポリカーボネート、操作レバー：耐熱性PBT(ガラス入り) - - - - - - - - - -
                        商品種類 ワンタッチコネクタ - - - - - - - - - -

                        WFRシリーズ レバー操作タイプ ワンタッチコネクターのレビュー

                        評価 4.7 平均満足度：4.7 11件のレビュー
                        1. 星５
                          73%
                        2. 星４
                          27%
                        3. 星３
                          0%
                        4. 星２
                          0%
                        5. 星１
                          0%

                        高評価レビュー

                        蛍光灯のLED化に
                        評価 5.0満足度：5.02021/01/12
                        単線のφ１にも対応しており、そして大変やりやすいです。今後も制御盤等にも色々使っていきたいです。

                        もっと読む 閉じる

                        1人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        回路製作に使用
                        評価 5.0満足度：5.02020/03/06
                        配線を再加工せず繰り返し使えるため、回路確認時に仮組付けとして使用でき非常に助かりました。

                        もっと読む 閉じる

                        2人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        電線コネクト
                        評価 5.0満足度：5.02019/07/28
                        圧着端子での繋ぎは圧着部の電線が切れることがあり、徐々に電線が短くなります。ワンタッチコネクターは外れる恐れはあるのですが、切れることはありません。電力供給が切れても差し支えないカ所には有効です。又取り付けた後クリック部をテープで巻いておけば安心です。

                        もっと読む 閉じる

                        2人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        蛍光灯のLED化に
                        評価 5.0満足度：5.02021/01/12
                        単線のφ１にも対応しており、そして大変やりやすいです。今後も制御盤等にも色々使っていきたいです。

                        もっと読む 閉じる

                        1人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        ケーブル延長用
                        評価 4.0満足度：4.02020/01/15
                        簡単に接続できるので作業性はすごく良いのですが、
                        若干かさばるので狭いスペースには向きません。

                        もっと読む 閉じる

                        1人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        配線作業
                        評価 5.0満足度：5.02019/02/27
                        導線をストリップするだけで端子をカシメる作業なく接続できるので大変時間が短縮できる製品です.
                        またちょっとしたつなぎ換えの場合でも, レバーを起こして抜き差しするだけのため簡単で, 繰り返し使えるので大変便利です.
                        また透明なので, 接触不良なども目視で確認できる点も優れています.

                        もっと読む 閉じる

                        1人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        11件全て見る

                        よくあるご質問（FAQ）

                        Q 相方のコネクタはありますか。
                        A
                        いいえ。このコネクタにはオス・メスはなく、電線同士を接続するコネクタです。
