ＨＡＧＩ

ＨＡＧＩ

パネルコネクタ KPB-5・KPB-6

パネルコネクタ KPB-5・KPB-6

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,012円 ～ 1,126円
税込価格
1,113円 ～ 1,239円

チューブ端末処理用のパネルコネクタ。【特長】・チューブの切り口で光ファイバーや...

詳細情報を確認する

  • 種類：
    コネクタ
  • 材質：
    真鍮　表面処理　ニッケルメッキ
  • ねじサイズ(mm)：
    M8ｘ0.75

型番

未確定2件の候補があります。

Loading...

商品情報

パネルコネクタの詳細

パネルコネクタ:関連画像

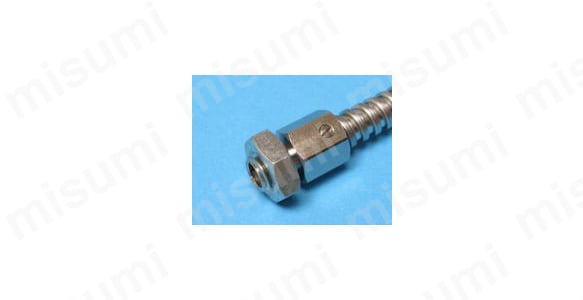

KPB-5の商品イメージ

パネルコネクタ:関連画像

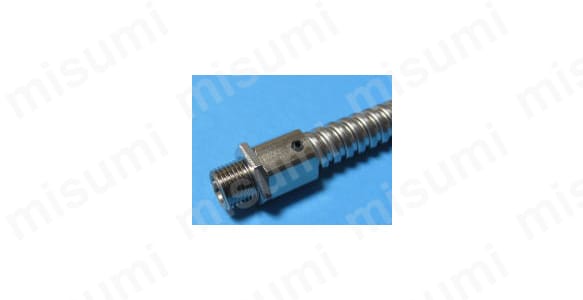

KPB-6の商品イメージ

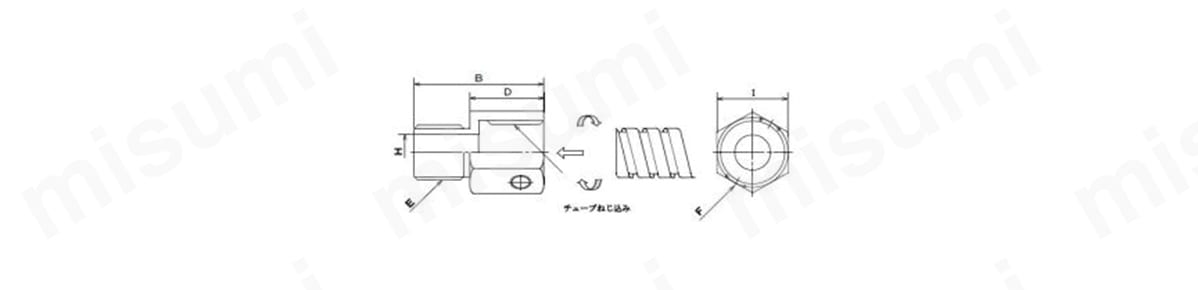

パネルコネクタの寸法



（単位：mm）



パネルコネクタ:関連画像

パネルコネクタの寸法図

KPB-5

  • B：14mm
  • D：8mm
  • E（ネジ×ピッチ）：M8×0.75mm
  • F（ビス付）：M2×2L
  • H：5mm
  • I：9mm

KPB-6

  • B：18mm
  • D：10mm
  • E（ネジ×ピッチ）：M8×0.75mm
  • F（ビス付）：M2×2.5L六角
  • H：6.1mm
  • I：10mm

型番リスト

表示件数:
  1. 1
型番
開口(φmm)
ビスサイズ(mm)
外寸(対辺)(mm)
適用チューブ
長さ(mm)
JANコード
トラスココード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
M2×2.0L:[[(-)]]
9
KS-5N
14
4571289430315
331-6181

1個

1,012円( 1,113円 )

1日目

6.1
M2×2.5L:六角
10
KS-6N
18
4571289430322
331-6190

1個

1,126円( 1,239円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

チューブ端末処理用のパネルコネクタ。
【特長】
・チューブの切り口で光ファイバーやケーブルを傷つけるのを防止。
・本体材質：真鍮+ニッケルメッキ。
・固定ビス（KPB-5）材質：ASK-2600S（鋼）+無電解ニッケルメッキ。
・固定ビス（KPB-6）材質：クロムモリブデン鋼+黒色酸化被膜。
・付属品：ロックナット。
【用途】
・パネルやボックス向けのチューブ端末処理キャップに最適。
・計測器、センサー機器、ロボット、アミューズメント機器などの取り出し部分などに使用。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
