ワゴ

端子台用インシュレーションストップ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常単価(税別): 29円

税込単価: 32円

電線のバラけやヒゲ線を防止するアダプタ端子台用インシュレーションストップ。【...

製品名称：

インシュレーションストップ
備考：

5個/連

(i)ご注意

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。

型番

280-470 解除

My部品表保存
比較

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

端子台用インシュレーションストップの詳細

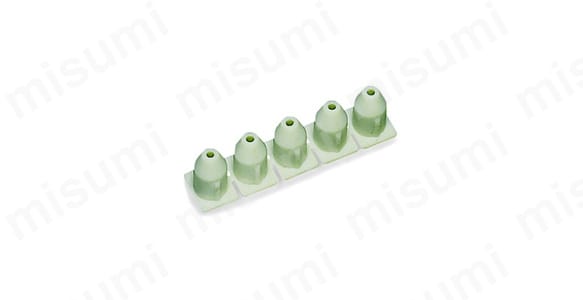

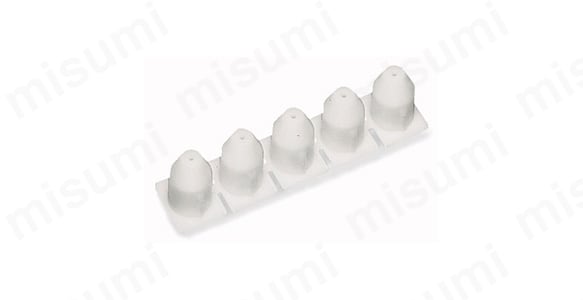

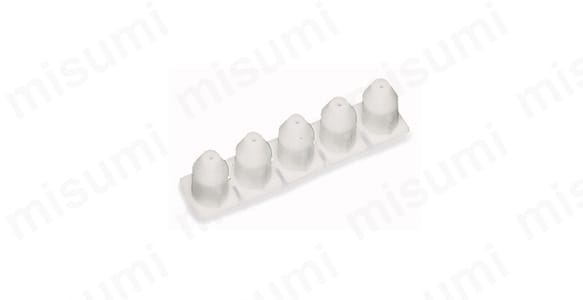

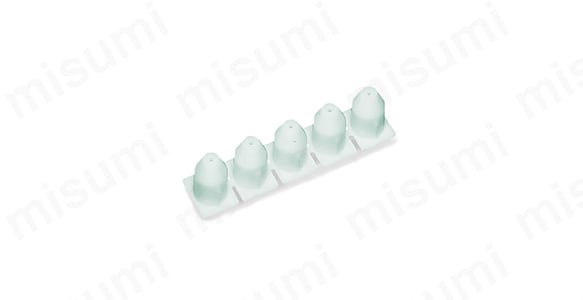

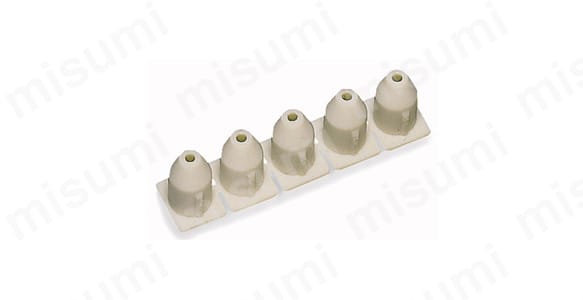

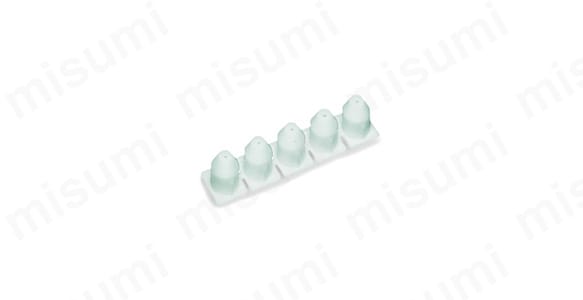

280-470 商品イメージ（1）

280-470 商品イメージ（2）

281-470 商品イメージ（1）

281-470 商品イメージ（2）

281-471 商品イメージ（1）

281-471 商品イメージ（2）

製品仕様

280-470

インシュレーションストップ／0.08～0.2mm² “単線” （0.14mm² “可とうより線”）／5個（マーカ）
電線むき長さ：8～9mm／0.31～0.35inch
カラー：ホワイト
火災負荷：0.011MJ
重量：0.34g
梱包タイプ：BOX
主要製品機能：フェルール
製品タイプ：アクセサリ

281-470

インシュレーションストップ／0.08～0.2mm² “単線” （0.14mm² “可とうより線”）／5個（マーカ）
電線むき長さ：9～10mm／0.35～0.39inch
カラー：ホワイト
火災負荷：0.025MJ
重量：0.84g
梱包タイプ：BOX
主要製品機能：フェルール
製品タイプ：アクセサリ

281-471

インシュレーションストップ／0.25-0.5mm² ／5個（マーカ）
電線むき長さ：9～10mm／0.35～0.39inch
カラー：ライトグレー
火災負荷：0.025MJ
重量：0.48g
梱包タイプ：BOX
主要製品機能：フェルール
製品タイプ：アクセサリ

開発秘話

ケージクランプスプリング結線時に注意が必要な事の1つに、被覆の噛み込みがあります。特に細い線を大型の端子台に使用する場合、電線が柔らかいため奥に入れすぎてしまう場合があります。インシュレーションストップは、このようなミスを防止するために開発されました。端子台に装着すると細線の被覆が規定値より奥に入ることを防止します。また、じょうご状の形状により電線の先端バラケも防止します。

型番リスト

表示件数:

型番	色	色詳細	説明	適合シリーズ	その他の仕様	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

280-470

10個

29円( 32円 )

在庫品1日目

当日出荷可能

詳細情報

基本情報

基本情報

電線のバラけやヒゲ線を防止するアダプタ端子台用インシュレーションストップ。
【特長】
・じょうご形状により、より線の結線作業を容易にする仕様。
・使用する端子台と電線サイズに合わせてサイズを用意。
【用途】
・細い電線の被覆かみ込み防止。

(i)ご注意

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

類似品

この商品に近い類似品がありませんでした。

閉じる

280-470で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

端子台用インシュレーションストップの型番280-470のページです。
型番280-470に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品端子台用インシュレーションストップ	端子台用インシュレーションストップ裸撚り線のバラけ防止	中継用端子台隣接ジャンパ(絶縁) 285シリーズ用	中継用端子台隣接ジャンパ（絶縁） 283シリーズ用	中継用端子台　飛越ジャンパ(絶縁)　280シリーズ用	中継用端子台飛越ジャンパ（絶縁） 281シリーズ用	中継用端子台隣接ジャンパ（絶縁） 280シリーズ用	中継用端子台　隣接ジャンパ(絶縁)　279シリーズ用	中継用端子台　隣接ジャンパ(絶縁)　284シリーズ用	中継用端子台隣接ジャンパ（絶縁） 282シリーズ用	中継用端子台　飛越ジャンパ(絶縁)　279シリーズ用	中継用端子台櫛型ジャンパ（絶縁） 284シリーズ用	中継用端子台隣接ジャンパ（絶縁） 281シリーズ用
メーカー	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ	ワゴ
通常価格	29円	91円～	2,930円	330円	159円	192円	116円～	102円	277円	155円	145円	452円	112円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	5日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能
製品名称	インシュレーションストップ	インシュレーションストップ	隣接ジャンパ(絶縁)	隣接ジャンパ(絶縁)	飛越ジャンパ(絶縁)	飛越ジャンパ(絶縁)	隣接ジャンパ(絶縁)	隣接ジャンパ(絶縁)	隣接ジャンパ(絶縁)	隣接ジャンパ(絶縁)	飛越ジャンパ(絶縁)	櫛型ジャンパ(絶縁)	隣接ジャンパ(絶縁)
備考	5個/連	5個/連	-	-	-	-	-	-	-	-	-	定格電流：取付ユニット1個にジャンパ 2 個をまとめて使用した場合：100A	-

back next

端子台用インシュレーションストップのレビュー

この商品のレビューはありませんレビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

よくあるご質問（FAQ）

Q より線をむき出したまま接続したいのですが、必ず必要ですか？: A

いいえ、必ず必要ではありません。特に細い電線の被覆かみ込み防止の用途に使用してください。また、使用時は使用できる最大電線サイズが小さくなります。
