DINレール取付用 プリント基板キャリア 288シリーズ

DINレール取付用 プリント基板キャリア 288シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件） この商品のFAQをみる(2件)
通常価格(税別)
180円 ～ 6,115円
税込価格
198円 ～ 6,727円

プリント基板をDINレールに取付けできるキャリア。 【特長】 ・DINレールへ...

詳細情報を確認する

  • 製品名称：
    DIN レールマウント PCB キャリア
  • 適合シリーズ：
    288

型番

未確定6件の候補があります。

Loading...

商品情報

マウントキャリアの特長

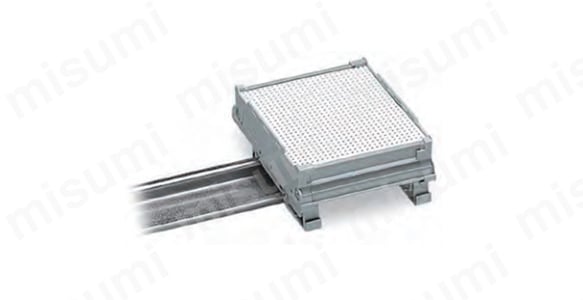

マウントキャリアタイプ1

マウントキャリアタイプ1

  • 幅 85mm
  • 71.2mm幅 PCBのDINレールへの取り付け用

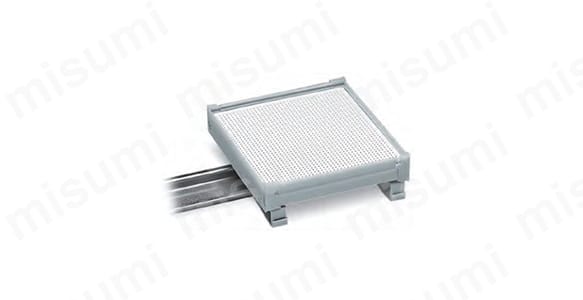

マウントキャリアタイプ2

マウントキャリアタイプ2

  • 幅 106mm
  • 100mm幅 PCBのDINレールへの取り付け用
マウントキャリアタイプ1

マウントキャリアタイプ1

マウントキャリアタイプ2

マウントキャリアタイプ2

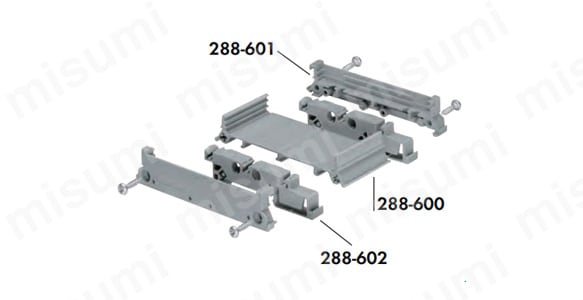

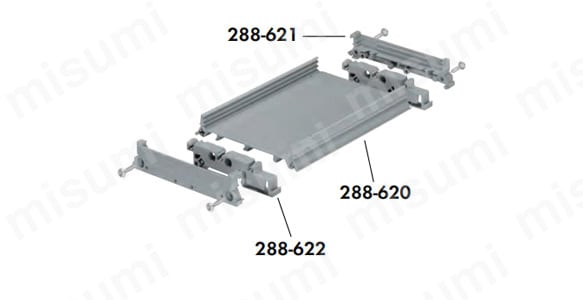

型番型番
側面カバー, タイプ 1 側面カバー, タイプ 2
小型, 厚さ 6.35 mm 288-601小型, 厚さ 8.75 mm288-621
DIN 35 レール用固定フット288-602DIN 35 レール用固定フット288-622
トラックセクション, タイプ 1 トラックセクション, タイプ 2
長さ 1 m 288-600長さ 1 m288-620

寸法

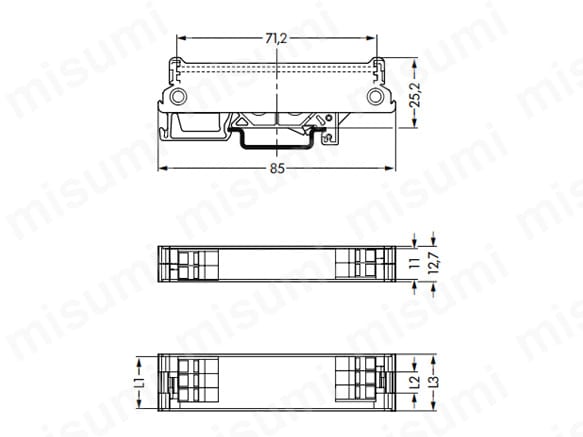

寸法図（マウントキャリアタイプ1）

寸法図（マウントキャリアタイプ1）

  • PCBの長さ:L1。
  • トラックセクションの長さ:L2=L1-11mm。
  • マウントキャリアの長さ:L3=L1+1.7mm。
  • 側面カバー、タイプ1、厚さ6.35mm。
  • PCBとトラックセクションの上部溝との間隔は5mm。

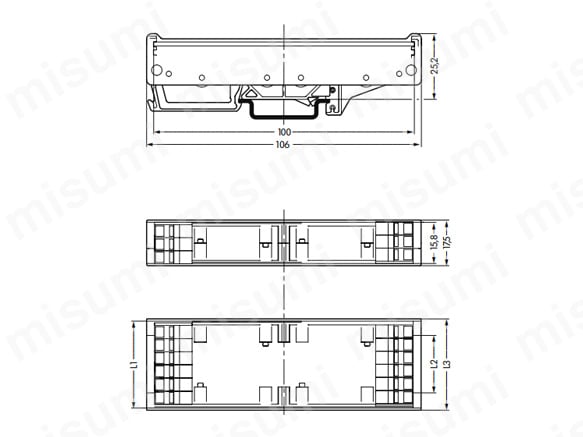

寸法図（マウントキャリアタイプ2）

寸法図（マウントキャリアタイプ2）

  • PCB の長さ:L1
  • トラックセクションの長さ:L2=L1-15.8mm。
  • マウントキャリアの長さ:L3=L1+1.7mm。
  • カバーの長さ:L4=L1。
  • 側面カバー、タイプ2、厚さ8.75mm。
  • PCBとトラックセクションの上部溝との間隔は5mm。

型番リスト

表示件数:
  1. 1
型番
説明
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
トラックセクション, タイプ 1
10

1個

4,433円( 4,876円 )

在庫品1日目

当日出荷可能

側面カバー, タイプ 1
10

1個

193円( 212円 )

在庫品1日目

当日出荷可能

  • 注文停止中

288-602

DIN 35 レール用マウントフット
10

1個

180円( 198円 )

-

トラックセクション, タイプ 2
10

1個

6,115円( 6,727円 )

在庫品1日目

当日出荷可能

側面カバー, タイプ 2, 小型
10

1個

211円( 232円 )

在庫品1日目

当日出荷可能

DIN 35 レール用マウントフット
10

1個

204円( 224円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

プリント基板をDINレールに取付けできるキャリア。
【特長】
・DINレールへの取付けが難しいプリント基板を簡単に取付け。
・組立式で自由な長さに作製可能。基板裏側がカバーされる絶縁構造。
・モジュール化する事で取付け・取外しが容易。ハウジングの設計・製作コストを大幅に削減。
【用途】
・自作プリント基板をDINレール上に取付けたい場合に。
・プリント基板の裏側をカバーしておきたい場合に。
・少量生産で専用設計・製作まではしたくない用途に。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

DINレール取付用 プリント基板キャリア 288シリーズ

DINレール取付用 プリント基板キャリア 288シリーズ

    3線圧接コネクタ PRSシリーズ

    3線圧接コネクタ PRSシリーズ

      1列小型タイプ用ジャンパー金具

      1列小型タイプ用ジャンパー金具

        記名板固定片（BN,BNH端子台用）

        記名板固定片（BN,BNH端子台用）

          DINレール取付用端子アクセサリ エンドプレート Wシリーズ 危険区域認証 = ATEX

          DINレール取付用端子アクセサリ エンドプレート Wシリーズ 危険区域認証 = ATEX
            メーカー ワゴ 東洋技研 ミスミ ミスミ ワイドミュラー
            通常価格 180円～ 920円～ 52円～ 168円 450円
            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 5日目
            製品名称 DIN レールマウント PCB キャリア - - - -
            適合シリーズ 288 - - - -

            DINレール取付用 プリント基板キャリア 288シリーズのレビュー

            評価 4.0 平均満足度：4.0 1件のレビュー
            1. 星５
              0%
            2. 星４
              100%
            3. 星３
              0%
            4. 星２
              0%
            5. 星１
              0%
            装置内のブレッドボードの組込みに使用
            評価 4.0満足度：4.02021/07/07
            装置内にブレッドボードを組み込む際のキャリアに、このプリント基板キャリア 288シリーズを使用しました。制御盤内に設置し、ブレッドボードにはリレーなどの制御部品を配置しました。キャリアは、問題なく使用できました。はじめ商品が届いた時、レールが長いことに驚きました。レールをカットして使いました。

            もっと読む 閉じる

            0人が参考にしています。

            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

            1件全て見る

            よくあるご質問（FAQ）

            Q 対応するプリント基板の大きさは？
            A
            幅71.2または100mmで、長さは1ｍまで対応可能です。
            Q 上部のカバーはありますか？
            A
            アクセサリーの用意があります。
