ワゴ

マークチューブストッパーマークチューブ脱落防止用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 3.5平均満足度3.5 この商品のレビューをみる（2件）この商品のFAQをみる(2件)

通常価格(税別): 31円～ 32円

税込価格: 34円～ 35円

【特長】・電線に汎用のマークチューブを固定するアクセサリです。・圧着端子を使用...

詳細情報を確認する

色：

ナチュラル
備考：

適合電線サイズについて：表記電線サイズにおいても電線種類や被膜外径等により使用できない場合があります。

(i)ご注意

完全に固定するものではありません。

型番

未確定3件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

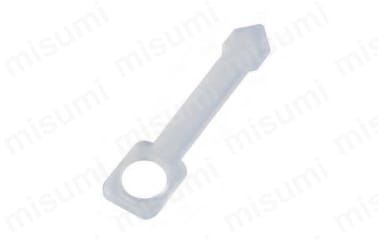

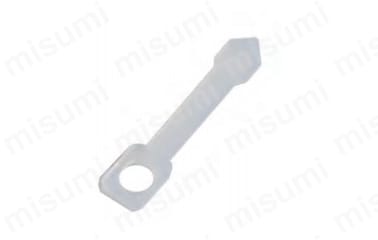

マークチューブストッパーの外観と寸法図

MS-3-050N

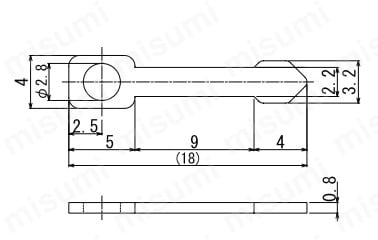

MS-3-050N 外形図

MS-4-125N

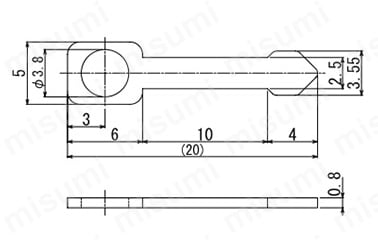

MS-4-125N 外形図

MS-5-350N

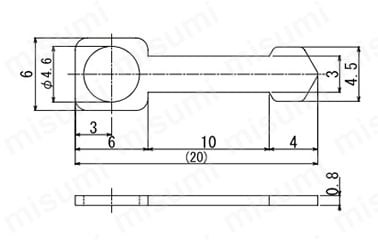

MS-5-350N 外形図

製品仕様

型番	電線サイズ（mm²）	電線外径（φmm）	チューブ内径（φmm）	固定方法 ※
MS-3-050N	0.3	1.8	2.5	A
	0.3	1.8	3.0	B
	0.5	2.6	3.0～3.2	B
	0.8（AWG18)	2.8	3.2～3.4	A
	1.3（AWG16）	3.0	3.4～3.6	A
	2.0	3.4	4.0～4.2	A
	5.5	5.0	5.5	A
MS-4-125N	0.3	1.8	3.0	A,B
	0.5	2.6	3.0～3.4	A,B
	0.8（AWG18)	2.8	3.4	A
	0.8（AWG18)	2.8	3.6	A,B
	1.3（AWG16）	3.0	3.6	A
	1.3（AWG16）	3.0	4.0	A,B
	1.3（AWG16）	3.0	4.2	B
	2.0	3.4	4.0～4.2	A
	2.0	3.4	5.0	B
	5.5	5.0	5.5	A
MS-5-350N	1.3（AWG16）	3.0	4.2	A
	2.0	3.4	5.0	B
	3.5	4.0	5.1～5.5	A,B
	5.5	5.0	5.5	A

固定方法

A:電線との間に挿入して固定する方法
B:電線に丸穴を通して固定する方法

材質:66ナイロン
色:ナチュラル
適合電線サイズ:0.3～0.5mm² / AWG22～20（MS-3-050N）
適合電線サイズ:0.35～1.25mm² / AWG20～16（MS-4-125N）
適合電線サイズ:1.25～3.5mm² / AWG16～10（MS-5-350N )

マークチューブストッパーの使用方法

電線との隙間に挿入して固定する方法（A）

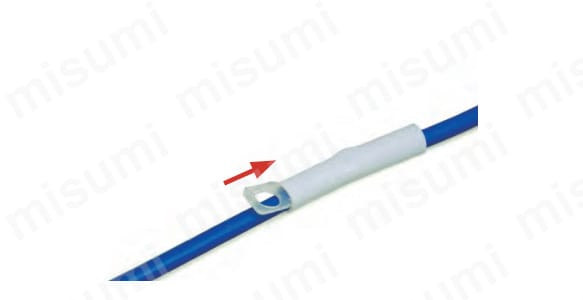

矢印形状から隙間に挿入。指でつまんで挿入すると半分ほど入る。

最後まで押し込む。

電線に丸穴を通して固定する方法（B）

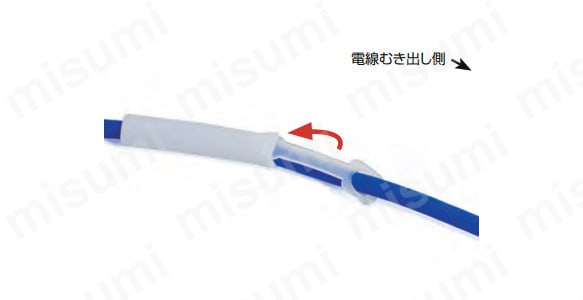

チューブ、ストッパーの順に電線に入れ、固定する位置にもってくる。ストッパーを倒した先端を、チューブと電線の間に差し込む。

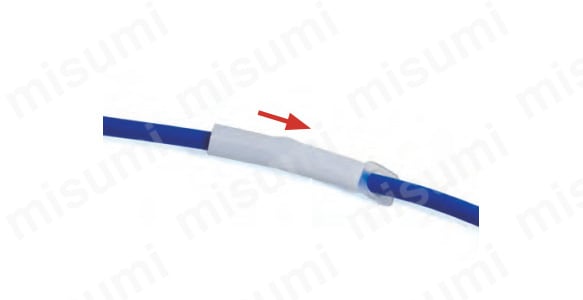

チューブを押して、ストッパーに最後まで押し込む。

開発秘話

スプリング式端子台は圧着端子を使用しないダイレクト結線が特徴ですが、マークチューブが脱落してしまう場合があります。これを解決するために電線とマークチューブにはさみこんで固定するアクセサリを開発しました。

型番リスト

表示件数:

型番	適合電線サイズ（断面積）(mm2)	適合電線サイズ(AWG)(AWG)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MS-3-050N	0.3～0.5	22～20	10	10個	32円( 35円 )	在庫品1日目当日出荷可能
MS-4-125N	0.35～1.25	20～16	10	10個	31円( 34円 )	在庫品1日目当日出荷可能
MS-5-350N	1.25 ～3.5	16～10	10	10個	31円( 34円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・電線に汎用のマークチューブを固定するアクセサリです。
・圧着端子を使用しない場合のマークチューブを脱落しにくくします。
【用途】
・圧着端子を付けないで電線を結線する場合のマークチューブ固定に便利。

(i)ご注意

完全に固定するものではありません。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
