CompoNet 温度入力スレーブ CRT1-TS04T / -TS04P

CompoNet 温度入力スレーブ CRT1-TS04T / -TS04P

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
33,545円 ～ 34,842円
税込価格
36,900円 ～ 38,326円

スケーリング、コンパレートなど演算処理を必要とする機能をスレーブに搭載した。【...

詳細情報を確認する

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定2件の候補があります。

Loading...

商品情報

温度入力スレーブ CRT1-TS04T ／ -TS04Pの仕様



（単位：mm）



形CRT1-TS04T／形CRT1-TS04Pの外形寸法

形CRT1-TS04T／形CRT1-TS04Pの外形寸法

製品仕様

項目仕様・性能
通信電源電圧DC14～26.4V
I/O電源電圧*1DC20.4～26.4V（DC24V -15～+10%）
耐ノイズ性IEC61000-4-4に準拠 2kV（電源ライン）
耐振動10～60Hz 複振幅0.7mm、60～150Hz 50m/s2 X、Y、Z各方向80min
耐衝撃150m/s2（3軸6方向各3回）
耐電圧AC500V（絶縁されている回路間）
絶縁抵抗20MΩ以上（絶縁されている回路間）
使用周囲温度-10～+55℃
使用周囲湿度25～85%（結露なきこと）
使用周囲雰囲気腐食性ガスがないこと
保存温度-25～+65℃
保存湿度25～85%（結露なきこと）
端子台ねじの締め付けトルク*2M3（結線用ねじ）：0.5N・m
M3（取りつけ用ねじ）：0.5N・m
取りつけ方法DIN35mmレール、M4ねじまたは取付金具による取りつけ（機種により異なる）
  1. ※1形CRT1-VAD04Sにおいては「センサ電源」と記載しています。
  2. ※2ねじ式端子台が装着されているスレーブのみです。

製品仕様

形式形CRT1-TS04T形CRT1-TS04P
入力種別R、S、K、J、T、E、B、N、L、U、W、PL2切替可
CX-Integrator設定の場合：入力接点別に設定可能
ディップスイッチ設定の場合：4点一括設定		PT100（-200～+850℃）、PT100（-200～+200℃）切替可
CX-Integrator設定の場合：入力接点別に設定可能
ディップスイッチ設定の場合：4点一括設定
指示精度（指示値の±0.3%と±1℃の大きい方）±1ディジット以下
例外規定は以下のとおり		入力レンジ-200～+850℃で使用の場合：
（指示値の±0.3%と±0.8℃の大きい方）±1ディジット以下
入力レンジ-200～+200℃で使用の場合：
（指示値の±0.3%と±0.5℃の大きい方）±1ディジット以下
入力種別入力精度
K、T、Nの-100℃以下±2℃±1ディジット以下
U、L±2℃±1ディジット以下
R、Sの200℃以下±3℃±1ディジット以下
Bの400℃以下規定なし
W±0.3%と±3℃の大きい方
±1ディジット以下
PL2±0.3%と±3℃の大きい方
±1ディジット以下
変換周期250ms/4点
温度変換データバイナリデータ（16進4桁、1/100表示の場合は16進8桁）
絶縁方式入力と通信ライン間：フォトカプラ絶縁
各温度入力信号間：フォトカプラ絶縁
取付方式DIN35mmレール取付
通信電源消費電流75mA以下（電源電圧DC24V時）
110mA以下（電源電圧DC14V時）		75mA以下（電源電圧DC24V時）
110mA以下（電源電圧DC14V時）
質量148g以下147g以下

取付方向による精度規定

  • ※ 形CRT1-TS04Tには端子台に冷接点補償器が付属しているため、ユニット部のみの交換を行った場合、以下のとおり取付方向により入力精度が異なりますのでご注意ください。
取付方向入力精度
正面取付性能仕様の指示精度通り
上記以外の取付方向の場合指示値の±0.3%、または2℃の大きい方±1ディジット以下
例外規定は以下のとおり
入力種別入力精度
K、T、Nの-100℃以下±3℃±1ディジット以下
U、L±3℃±1ディジット以下
R、Sの200℃以下±4℃±1ディジット以下
Bの400℃以下規定なし
W±0.3%と±4℃の大きい方
±1ディジット以下
PL2±0.3%と±3℃の大きい方

各部の名称と機能

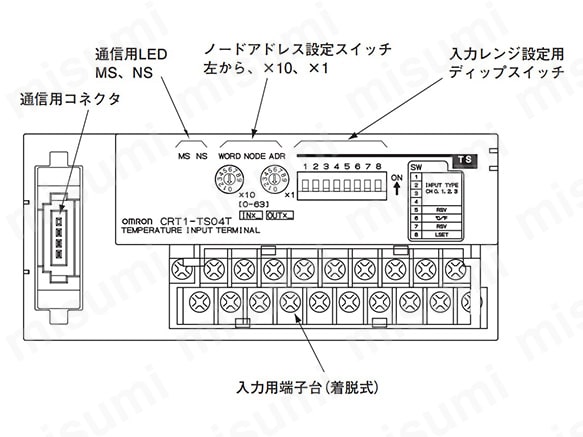

形CRT1-TS04Tの名称と機能

形CRT1-TS04Tの名称と機能

形CRT1-TS04Pの名称と機能

形CRT1-TS04Pの名称と機能

型番リスト

表示件数:
  1. 1
型番
入力種別
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
測温抵抗体入力
10

1個

33,545円( 36,900円 )

1日目

熱電対入力
10

1個

34,842円( 38,326円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

スケーリング、コンパレートなど演算処理を必要とする機能をスレーブに搭載した。
【特長】
・ノードアドレス、入力種別など全てスレーブのSW設定可能（ツールレス）。
・端子台を脱着方式で、配線を外さずに簡単メンテナンス。
・センサ断線検知機能を搭載し、ミス配線などを低減。
・スレーブ本体にスマートな機能を実装し、ラダープログラムレスやメンテナンス性向上を実現。
・CompoNetで温度データを高速伝送。
・適用温度入力センサは「熱電対」「測温抵抗体」の2種類。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
