日東工業

日東工業

防塵・防水形エンクローズブレーカ WEB30/50シリーズ

防塵・防水形エンクローズブレーカ WEB30/50シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
21,377円 ～ 28,838円
税込価格
23,515円 ～ 31,722円

防塵、防水形仕様のキャビネットに搭載した箱入ブレーカ！【特長】・水滴、埃、木屑...

詳細情報を確認する

  • アンペアフレーム AF：
    50AF
  • 極数：
    3
  • 寸法 高さ(mm)：
    300
  • 寸法 幅(mm)：
    151
  • 寸法 奥行き(mm)：
    160
  • キャビネット材質：
    鉄
  • 塗装色：
    ライトベージュ塗装（5Y7/1）
  • 保護等級：
    IP54

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定6件の候補があります。

Loading...

商品情報

WEB 防塵、防水形エンクローズブレーカの仕様

（単位：mm）

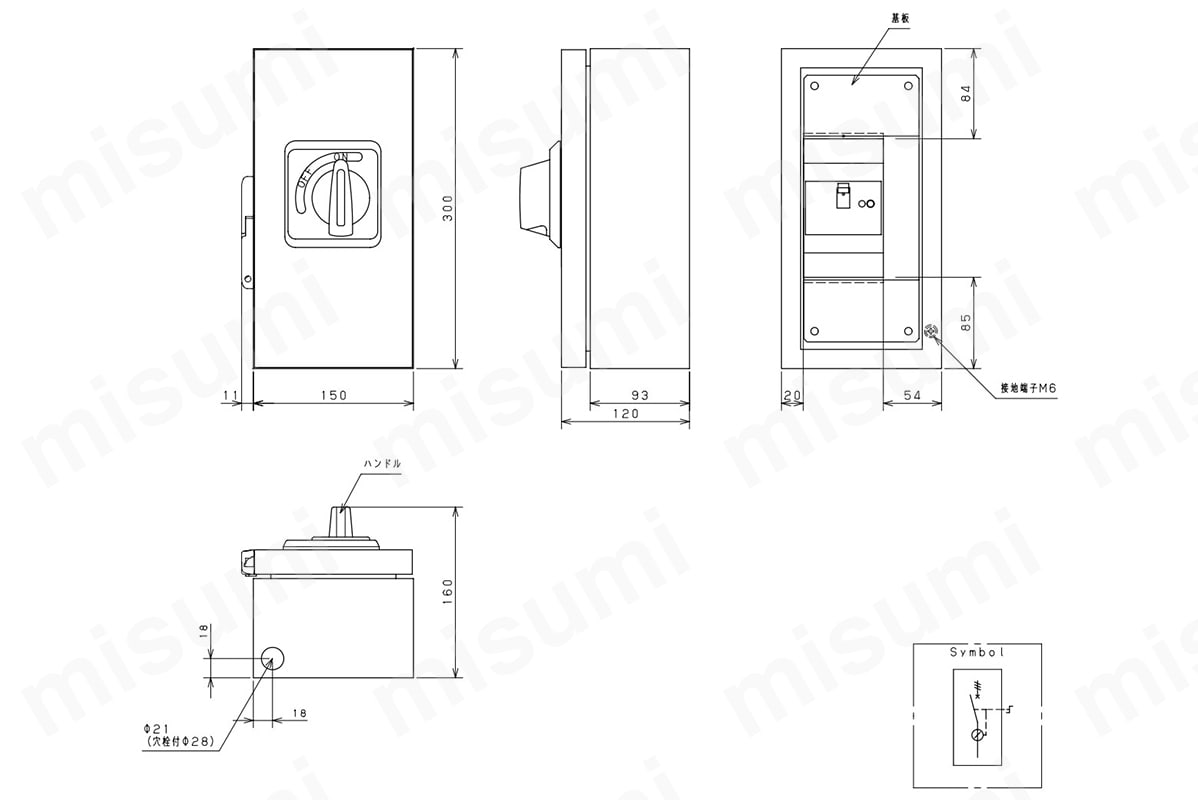

WEB50EBの寸法図

WEB50EBの寸法図

WEB50EB3P30Aの仕様

  • 極数：3P
  • 定格電流：30A（7.5kW）
  • 標準収納ブレーカ：GE53A、F30H（30mA 100-200-415V）
  • 製品質量：4.4kg

WEB50EB3P40Aの仕様

  • 極数：3P
  • 定格電流：40A
  • 標準収納ブレーカ：GE53A、F30H（30mA 100-200-415V）
  • 製品質量：4.4kg

WEB50EB3P50Aの仕様

  • 極数：3P
  • 定格電流：50A（11kW）
  • 標準収納ブレーカ：GE53A、F30H（30mA 100-200-415V）
  • 製品質量：4.4kg

型番リスト

表示件数:
  1. 1
型番
定格遮断容量　AC100Vの時(kA)
定格遮断容量　AC200Vの時(kA)
定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
定格電流(A)
過電流引外し方式
定格遮断容量　AC415Vの時(kA)
標準収納ブレーカ型式
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2.5
2.5
-
15
完全電磁
-
GE53C（F30mA 協約形）

1個

24,347円( 26,782円 )

9日目

2.5
2.5
-
20
完全電磁
-
GE53C（F30mA 協約形）

1個

24,347円( 26,782円 )

9日目

-
2.5
有
30
完全電磁
1.5
NE53C（協約形）

1個

21,377円( 23,515円 )

9日目

10
10
有
30
熱動-電磁
5
GE53A F30H（30mA 100-200-415V）

1個

28,838円( 31,722円 )

9日目

10
10
有
40
熱動-電磁
5
GE53A F30H（30mA 100-200-415V）

1個

28,838円( 31,722円 )

9日目

10
10
有
50
熱動-電磁
5
GE53A F30H（30mA 100-200-415V）

1個

28,838円( 31,722円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

防塵、防水形仕様のキャビネットに搭載した箱入ブレーカ！
【特長】
・水滴、埃、木屑、鉄屑などが入りにくい防塵、防水仕様の鉄製キャビネットを使用しています
・ハンドル部、キャビネット部と2箇所の施錠が可能で、誤操作によるトラブルを防ぎます
・色彩：ライトベージュ塗装（5Y7/1）
・場所：屋内
・IP規格：IP54
・キャビネット材質：鉄
・粉体塗装

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
