仕様・寸法を表示する

追加工・オプション

オムロン

オムロン

コネクタ端子台変換ユニット XW2R（PLC接続タイプ）

コネクタ端子台変換ユニット XW2R（PLC接続タイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,311円 ～ 4,812円  特別価格
税込価格
4,742円 ～ 5,293円  特別価格

PLC接続に特化したコネクタ端子台変換ユニット。【特長】・PLC接続に特化した...

詳細情報を確認する

  • コネクタ：
    MILコネクタ
  • 端子台クランプ：
    その他
  • 寸法 奥行き(mm)：
    50
  • 分類：
    コネクタ端子台変換ユニット

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

型番

未確定8件の候補があります。

Loading...

商品情報

コネクタ端子台変換ユニット（PLC接続タイプ）の仕様

コネクタ端子台変換ユニット XW2R（PLC接続タイプ）:関連画像

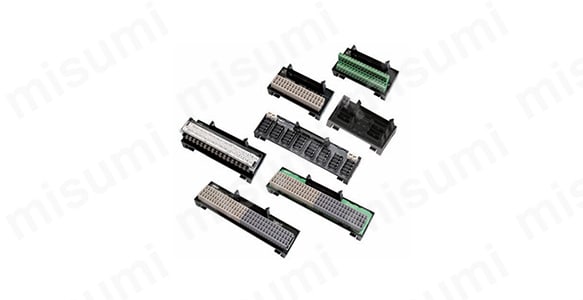

コネクタ端子台変換ユニット（PLC接続タイプ）の外観

コネクタ端子台変換ユニット XW2R（PLC接続タイプ）:関連画像

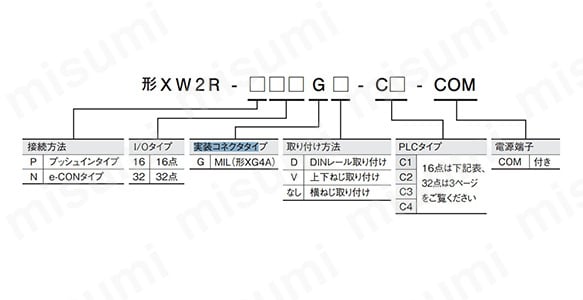

PLC接続タイプ 電源端子付きの形式一覧

PLCタイプ選定表 16点タイプ

入出力 I/O点数 I/Oユニット PLC接続タイプ形式 接続ケーブル*
入力 16 形NX-ID5142-5 形XW2R-P16GD-C1-COM：1台
形XW2R-N16GD-C1-COM：1台		 形XW2Z-□□□X：1本
32 形CJ1W-ID231 形XW2R-P16GD-C1-COM：2台
形XW2R-N16GD-C1-COM：2台		 形XW2Z-□□□D：1本
形CS1W-ID231
64 形CJ1W-ID261 形XW2R-P16GD-C1-COM：4台
形XW2R-N16GD-C1-COM：4台		 形XW2Z-□□□D：2本
形CS1W-ID261
入出力 16 形NX-MD6121-5（入力側） 形XW2R-P16GD-C1-COM：1台
形XW2R-N16GD-C1-COM：1台		 形XW2Z-□□□X：1本
形NX-MD6256-5（入力側）
形NX-MD6121-6（入力側） 形XW2Z-□□□A：1本
形CJ1W-MD231（入力側） 形XW2R-P16GD-C1-COM：1台
形XW2R-N16GD-C1-COM：1台		 形XW2Z-□□□A：1本
32 形CJ1W-MD261（入力側） 形XW2R-P16GD-C1-COM：2台
形XW2R-N16GD-C1-COM：2台		 形XW2Z-□□□D：1本
形CS1W-MD261（入力側）
形CS1W-MD262（入力側）
形CS1W-MD561（入力側）
入力 32 形CJ1W-ID232 形XW2R-P16GD-C1-COM：2台
形XW2R-N16GD-C1-COM：2台		 形XW2Z-□□□N：1本
形CJ1W-ID233
入出力 形CJ1W-MD263（入力側）
形CJ1W-MD563（入力側）
入力 64 形CJ1W-ID262 形XW2R-P16GD-C1-COM：4台
形XW2R-N16GD-C1-COM：4台		 形XW2Z-□□□N：2本
出力 16 形NX-OD5121-5 形XW2R-P16GD-C3-COM：1台 形XW2Z-□□□X：1本
形NX-OD5256-5
32 形CJ1W-OD231 形XW2R-P16GD-C3-COM：2台 形XW2Z-□□□L：1本
形CS1W-OD231
形CS1W-OD232
形CJ1W-OD232 形XW2R-P16GD-C3-COM：2台 形XW2Z-□□□N：1本
形CJ1W-OD233
形CJ1W-OD234
64 形CJ1W-OD261 形XW2R-P16GD-C3-COM：4台 形XW2Z-□□□L：2本
形CS1W-OD261
形CJ1W-OD262 形XW2R-P16GD-C3-COM：4台 形XW2Z-□□□N：2本
形CJ1W-OD263
入出力 16 形NX-MD6121-5（出力側） 形XW2R-P16GD-C3-COM：1台 形XW2Z-□□□X：1本
形NX-MD6256-5（出力側）
形NX-MD6121-6（出力側） 形XW2Z-□□□A：1本
形CJ1W-MD231（出力側） 形XW2R-P16GD-C3-COM：1台 形XW2Z-□□□A：1本
32 形CJ1W-MD261（出力側） 形XW2R-P16GD-C3-COM：2台 形XW2Z-□□□L：1本
形CS1W-MD261（出力側）
形CS1W-MD262（出力側）
形CS1W-MD561（出力側）

*□□□にはケーブル長さが入ります。詳細はカタログをご覧ください。
注. 全てのPLC接続に対応しておりません。
本端子台はNPN型対応の商品となります。PNP型でご使用の場合は、外部電源及び、入出力機器の電源を+／-逆に接続してください。

PLCタイプ選定表 32点タイプ

入出力 I/O点数 I/Oユニット PLC接続タイプ形式 接続ケーブル*
入力 32 形NX-ID6142-5 形XW2R-P32GD-C2-COM：1台
形XW2R-N32GD-C2-COM：1台		 形XW2Z-□□□PM：1本もしくは/
形XW2Z-□□□□FF-L：1本
形NX-ID6142-6 形XW2R-P32GD-C1-COM：1台
形XW2R-N32GD-C1-COM：1台		 形XW2Z-□□□PF：1本もしくは/
形XW2Z-□□□□BF-L：1本
形CJ1W-ID231 形XW2R-P32GD-C1-COM：1台
形XW2R-N32GD-C1-COM：1台		 形XW2Z-□□□PF：1本もしくは/
形XW2Z-□□□□BF-L：1本
形CS1W-ID231
64 形CJ1W-ID261 形XW2R-P32GD-C1-COM：2台
形XW2R-N32GD-C1-COM：2台		 形XW2Z-□□□PF：2本もしくは/
形XW2Z-□□□□BF-L：2本
形CS1W-ID261
入出力 32 形CJ1W-MD261（入力側） 形XW2R-P32GD-C1-COM：1台
形XW2R-N32GD-C1-COM：1台		 形XW2Z-□□□PF：1本もしくは/
形XW2Z-□□□□BF-L：1本
形CS1W-MD261（入力側）
形CS1W-MD262（入力側）
形CS1W-MD561（入力側）
入力 32 形CJ1W-ID232 形XW2R-P32GD-C2-COM：1台
形XW2R-N32GD-C2-COM：1台		 形XW2Z-□□□PM：1本もしくは/
形XW2Z-□□□□FF-L：1本
形CJ1W-ID233
64 形CJ1W-ID262 形XW2R-P32GD-C2-COM：2台
形XW2R-N32GD-C2-COM：2台		 形XW2Z-□□□PM：2本もしくは/
形XW2Z-□□□□FF-L：2本
入出力 32 形CJ1W-MD263（入力側） 形XW2R-P32GD-C2-COM：1台
形XW2R-N32GD-C2-COM：1台		 形XW2Z-□□□PM：1本もしくは/
形XW2Z-□□□□FF-L：1本
形CJ1W-MD563（入力側）
出力 32 形NX-OD6121-5 形XW2R-P32GD-C4-COM：1台 形XW2Z-□□□PM：1本もしくは/
形XW2Z-□□□□FF-L：1本
形NX-OD6256-5
形NX-OD6121-6 形XW2R-P32GD-C3-COM：1台 形XW2Z-□□□PF：1本もしくは/
形XW2Z-□□□□BF-L：1本
形CJ1W-OD231 形XW2R-P32GD-C3-COM：1台 形XW2Z-□□□PF：1本もしくは/
形XW2Z-□□□□BF-L：1本
形CS1W-OD231
形CS1W-OD232
64 形CJ1W-OD261 形XW2R-P32GD-C3-COM：2台 形XW2Z-□□□PF：2本もしくは/
形XW2Z-□□□□BF-L：2本
形CS1W-OD261
形CS1W-OD262
入出力 32 形CJ1W-MD261（出力側） 形XW2R-P32GD-C3-COM：1台 形XW2Z-□□□PF：1本もしくは/
形XW2Z-□□□□BF-L：1本
形CS1W-MD261（出力側）
形CS1W-MD262（出力側）
形CS1W-MD561（出力側）
出力 32 形CJ1W-OD232 形XW2R-P32GD-C4-COM：1台 形XW2Z-□□□PM：1本もしくは/
形XW2Z-□□□□FF-L：1本
形CJ1W-OD233
形CJ1W-OD234
64 形CJ1W-OD262 形XW2R-P32GD-C4-COM：2台 形XW2Z-□□□PM：2本もしくは/
形XW2Z-□□□□FF-L：2本
形CJ1W-OD263
入出力 32 形CJ1W-MD263（出力側） 形XW2R-P32GD-C4-COM：1台 形XW2Z-□□□PM：1本もしくは/
形XW2Z-□□□□FF-L：1本
形CJ1W-MD563（出力側）

*□□□にはケーブル長さが入ります。詳細はカタログをご覧ください。
注. 全てのPLC接続に対応しておりません。
本端子台はNPN型対応の商品となります。PNP型でご使用の場合は、外部電源及び、入出力機器の電源を+／-逆に接続してください。

※上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数:
  1. 1
型番
極数(極)
取付方法
端子間ピッチ(mm)
対応機器メーカ
寸法 縦(mm)
寸法 横(mm)
取付方法詳細
定格電圧(V)(V)
実装コネクタ形式(PLC側）
実装コネクタ プラグ/ソケット
I/O点数
定格電流(A)
入力点数
定格電流1
定格電流2
結線方法
PLCタイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
34
その他
5
オムロン
43.3
98.5
DINレール取付/ネジ取付共用
DC24
MIL（XG4A）
-
32
-
32
0.5A/信号線
4A/コモン
マイナススクリュータイプ
C2
-

1個

4,546円( 5,001円 )

在庫品1日目

当日出荷可能

34
その他
5
オムロン
43.3
98.5
DINレール取付/ネジ取付共用
DC24
MIL（XG4A）
-
32
-
32
0.5A/信号線
4A/コモン
マイナススクリュータイプ
C3
-

1個

4,546円( 5,001円 )

在庫品1日目

当日出荷可能

34
その他
5
オムロン
43.3
98.5
DINレール取付/ネジ取付共用
DC24
MIL（XG4A）
-
32
-
32
0.5A/信号線
4A/コモン
マイナススクリュータイプ
C4
-

1個

4,546円( 5,001円 )

在庫品1日目

当日出荷可能

34
その他
7
オムロン
48.35
130.7
DINレール取付/ネジ取付共用
DC24
MIL（XG4A）
-
32
-
32
0.5A/信号線
4A/コモン
プラススクリュータイプ
C2
10

1個

4,546円( 5,001円 )

1日目

34
その他
7
オムロン
48.35
130.7
DINレール取付/ネジ取付共用
DC24
MIL（XG4A）
-
32
-
32
0.5A/信号線
4A/コモン
プラススクリュータイプ
C4
-

1個

4,546円( 5,001円 )

在庫品1日目

当日出荷可能

34
その他
7
三菱電機
48.35
130.7
DINレール取付/ネジ取付共用
DC24
MIL（XG4A）
-
32
-
32
0.5A/信号線
2A/コモン
プラススクリュータイプ
M2
-

1個

4,311円

1,724円

( 1,896円 )

在庫品1日目

当日出荷可能

34
DINレール付
7
オムロン
48.05
130.7
-
DC24
MIL（XG4A）
-
32
-
32
0.5A/信号線
4A/コモン
プラススクリュータイプ
C2
-

1個

4,559円( 5,015円 )

在庫品1日目

当日出荷可能

40
その他
7
-
48.35
151.7
DINレール取付/ネジ取付共用
AC125/DC125
MIL（XG4A）
-
36
1
36
1A
-
プラススクリュータイプ
K2
-

1個

4,812円( 5,293円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

PLC接続に特化したコネクタ端子台変換ユニット。
【特長】
・PLC接続に特化した配線パターンで、信号配置確認の手間を削減しました
・端子台の記名紙がPLCアドレス記載になります
・結線方式はプラススクリュータイプ、マイナススクリュータイプ、プッシュインタイプ
・電源端子付き、なしタイプを用意
・プッシュイン端子の操作性が向上し、さらに使いやすくなりました
・作業性を考慮した端子配列で、結線作業がスムーズになりました
・DINレール及びねじによる取り付けが可能です
・共通設計で、カスタマイズにも対応可能です
・ネジ取り付け用のリブは、DINレールに潜るようになっているためDINレール取付け部品やエンドプレートと干渉しません
・もちろんXW2Rどうしを連結した場合にも、干渉すること無く隙間なく配置されます
【用途】
・センサー等各種入力機器をコネクタ変換しPLC入力の用途に使用する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
