DINコネクタ（ケーブル接続タイプ） XC6
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 2,595円
- 税込価格
- 2,855円
DINコネクタの用途を広げるケーブル接続コネクタ。【特長】・フラットケーブルと...
商品情報
製品仕様

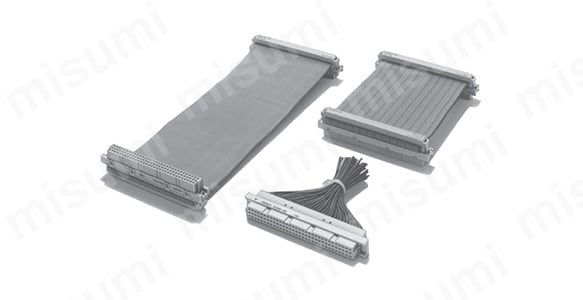

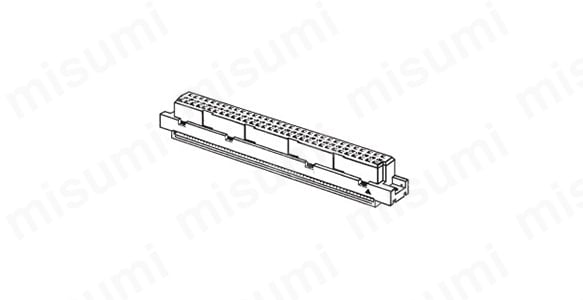

XC6の外観

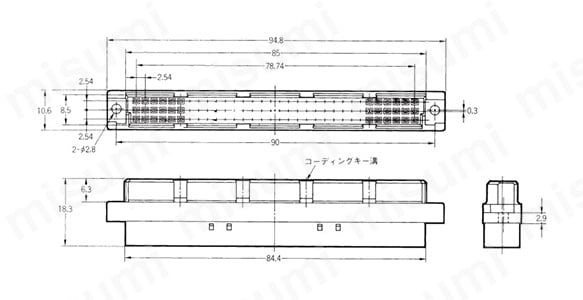

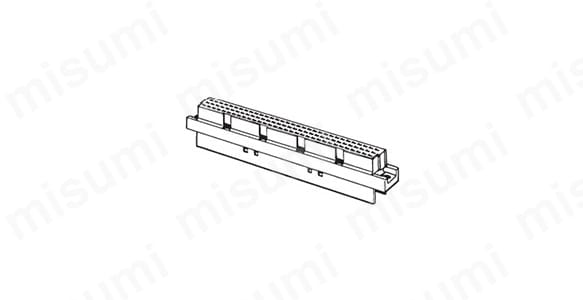

XC6D-6421の外形図
XC6D-6421の外形寸法図 単位：mm

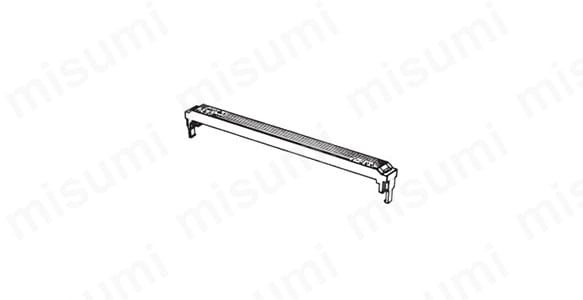

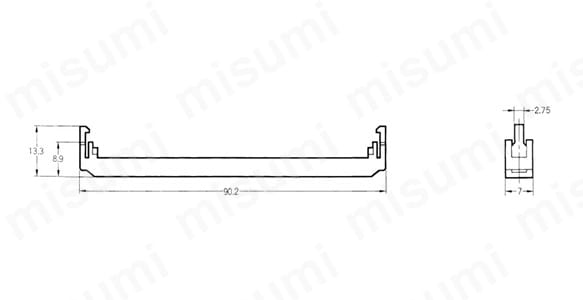

XC6T-644の外形図
XC6T-644の外形寸法図 単位：mm

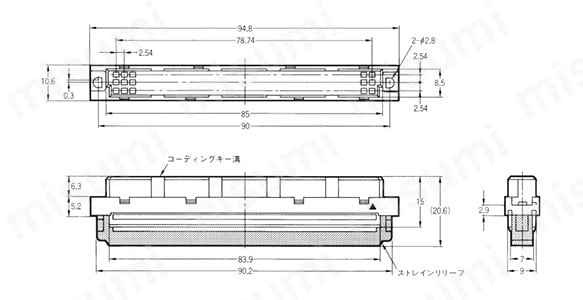

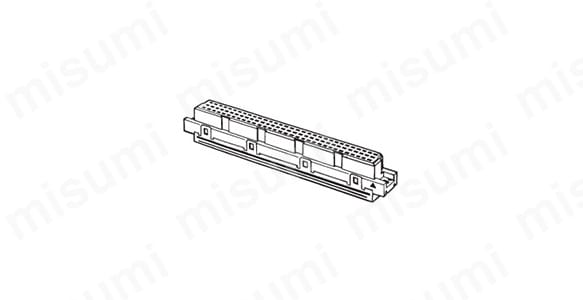

XC6H-9621の外形図
XC6H-9621の外形寸法図 単位：mm

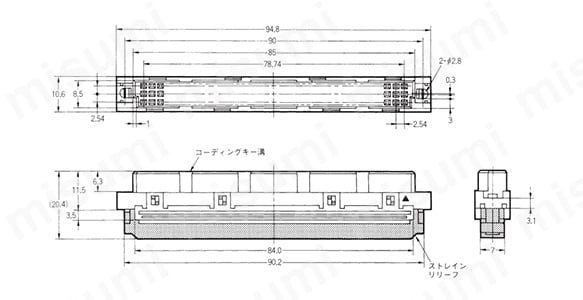

XC6M-96の外形図
XC6M-96の外形寸法図 単位：mm
XC6の定格／性能
| 項目 | 形式 | |||
|---|---|---|---|---|
| 形XC6D | 形XC6H | 形XC6V | 備考 | |
| 定格電流 | 1A | 0.65A | 最大3A | - |
| 定格電圧 | AC 250V | AC 100V | AC 300V | - |
| 接触抵抗 | 20mΩ以下（20mV以下、100mA以下にて） | - | ||
| 絶縁抵抗 | 103MΩ以上（DC 500Vにて） | - | ||
| 耐電圧 | AC 500V | AC 300V | AC 650V | 1min （リーク電流1mA以下） |
| 総合挿入力 | 極数×0.59N以下 | - | ||
| 単体抜去力 | 0.15N以上（t＝0.56mmテストゲージにて） | - | ||
| 挿抜耐久 | 200回 | - | ||
| 使用温度範囲 | －55～+105℃ | （低温にて氷結しないこと） | ||
XC6の材質／処理
| 項目 | 形式 | |||
|---|---|---|---|---|
| 形XC6D | 形XC6H | 形XC6V* | ||
| ハウジング | ガラス入りPBT樹脂（UL94 V-0）/灰色 | |||
| コンタクト | 接触部 | 銅合金/ニッケル下地 金めっき（0.4μm） | ||
| 端子部 | 銅合金/ニッケル下地 錫めっき（2.0μm） | |||
| ストレインリリーフ | ガラス入りPBT樹脂（UL94 V-0）/灰色 | - | ||
*本体ハウジング、一列コンタクトハウジングを含む。
XC6の適合電線
| 形式 | 形XC6D | 形XC6H | 形XC6V* |
|---|---|---|---|
| 適合電線 | 形XY3A-640□ 1.27mmピッチフラット ケーブル AWG28（より線）64芯 UL2651（標準ケーブル） UL20012（スダレケーブル） UL20028（カラーコードケーブル） |
形XY3A-9605 0.847mmピッチフラット ケーブル AWG30（より線）96芯 UL20028（標準ケーブル） |
・コンタクトNo.1 AWG24（UL1061使用） AWG26（UL1007使用） ・コンタクトNo.2 AWG26/28（UL1007使用） |
*コンタクトNo.は端子のインシュレーションバレル部に表示されています。
- ※ 上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
Loading...
詳細情報
基本情報
DINコネクタの用途を広げるケーブル接続コネクタ。
【特長】
・フラットケーブルとバラ線を接続する2種類のコネクタがあり、用途により選択可能
・フラットケーブル接続コネクタを用いてVMEバス構成（デイジーチェーン）やバックプレーン構成が可能
・バラ線接続用コネクタは圧接コンタクト、分割形コンタクトブロック採用のためハーネス工数を大幅低減
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置などのプリント基板に
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
カタログ
類似品
この商品に近い類似品がありませんでした。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
