豊澄電源機器

豊澄電源機器

単相単巻トランス AD21シリーズ

単相単巻トランス AD21シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
4,730円 ～ 61,241円
税込価格
5,203円 ～ 67,365円

200Vから100Vへ変換する機器組込用単巻トランス。【特徴】・入力と出力間の...

詳細情報を確認する

  • 相数/巻線：
    単相/単巻
  • 一次電圧(V)：
    240
  • 二次電圧(V)：
    115
  • シールド有無：
    無
  • 入出力端子形状：
    ネジ端子台
  • ケース有無：
    無
  • Type：
    TP(片側端子台)
  • １次側端子：
    200V/220V/240V
  • ２次側端子：
    100V/115V

型番

未確定12件の候補があります。

Loading...

商品情報

単相単巻トランス AD21シリーズの仕様（型番 ： AD21-100A2）

単相単巻トランス AD21シリーズ:関連画像

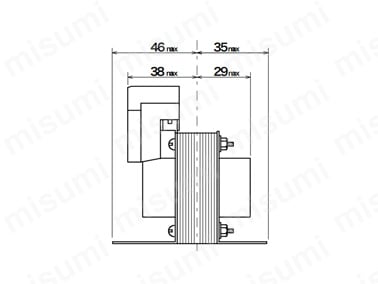

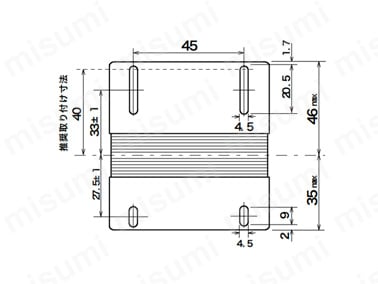

AD21-100A2の寸法図（1）

単相単巻トランス AD21シリーズ:関連画像

AD21-100A2の寸法図（2）

単相単巻トランス AD21シリーズ:関連画像

AD21-100A2の寸法図（3）

単相単巻トランス AD21シリーズ:関連画像

AD21-100A2の寸法図（4）

単相単巻トランス AD21シリーズ:関連画像

AD21-100A2の寸法図（5）

単相単巻トランス AD21シリーズ:関連画像

AD21-100A2の寸法図（6）

  • 相数 ： φ1（直径1mm）。
  • 捲方 ： 単巻。
  • 絶縁種別 ： A種。
  • 周波数 ： 50Hz ／ 60Hz。
  • 形状 ： TP-S。
  • 静電シールド ： 無し。
  • 容量 ： 100VA。
  • 1次電圧（P） ： R200 ／ 220 ／ 240V。0端子P ／ S共有。
  • 2次電圧（P）2次電流 ： R100 ／ 115V、1A。0端子P ／ S共有。
  • 仕様周囲温度 ： -10～+40℃。
  • 温度上昇限度 ： 60℃。
  • 電圧偏差 ： +-5%以内。
  • 電圧変動率 ： 10%以下。
  • 絶縁抵抗 ： 100MΩ以上。
  • 耐電圧 ： 1.5kV。
  • 層間耐圧 ： 2倍、400Hz、18秒間。
  • 適用規格 ： JIS C-6436。
  • ※ 上記以外の型番につきましては、カタログを参照して下さい。

型番リスト

表示件数:
  1. 1
型番
容量(kVA)
絶縁種別
寸法 縦(mm)
寸法 横(mm)
寸法 奥行き(mm)
温度上昇限度(℃)
トラスココード
２次電流(A)
その他規格
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
B種
111
123
122
80
790-3545
10
JIS C-6436
10

1個

19,330円( 21,263円 )

在庫品1日目

当日出荷可能

2
B種
127
150
157
80
790-3561
20.0
JIS C-5310/6436
10

1個

33,170円( 36,487円 )

在庫品1日目

当日出荷可能

3
B種
140
186
178
80
790-3588
30.0
JIS C-5310/6436
10

1個

41,932円( 46,125円 )

11日目

4
B種
158
186
178
80
790-3596
40.0
JIS C-5310/6436
10

1個

48,847円( 53,732円 )

11日目

5
B種
172
186
178
80
790-3618
50.0
JIS C-5310/6436
10

1個

61,241円( 67,365円 )

11日目

1.5
B種
120
135
136
80
790-3537
15.0
JIS C-5310/6436
10

1個

28,000円( 30,800円 )

在庫品1日目

当日出荷可能

0.05
A種
71
86
68
60
790-3600
0.5
JIS C-6436
10

1個

4,730円( 5,203円 )

在庫品1日目

当日出荷可能

0.1
A種
81
86
68
60
790-3626
1
JIS C-6436
10

1個

5,500円( 6,050円 )

在庫品1日目

当日出荷可能

0.2
A種
93
94
79
60
790-3634
2
JIS C-6436
10

1個

7,400円( 8,140円 )

在庫品1日目

当日出荷可能

0.3
A種
89
101
88
60
790-3642
3.0
JIS C-6436
10

1個

9,850円( 10,835円 )

在庫品1日目

当日出荷可能

0.5
A種
112
110
99
60
790-3651
5
JIS C-6436
10

1個

15,850円( 17,435円 )

在庫品1日目

当日出荷可能

0.7
B種
116
111
109
80
790-3669
7.0
JIS C-6436
10

1個

17,330円( 19,063円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

200Vから100Vへ変換する機器組込用単巻トランス。
【特徴】
・入力と出力間の絶縁が不要で、制御盤スペースを削減したい場合に最適。
・1次／2次間を非絶縁（単巻）とし小型軽量化を実現。
・豊富な容量構成（50VA～5kVA12種類）。
・単相、単捲、5VA～500VAはA種絶縁、700VA～5kVAはB種絶縁。
・200V対100Vの電源トランス。
【用途】
・供給電源200／220／240Vにて100V用の機器に使用。
・制御盤内のサービスコンセント用。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

単相単巻トランス AD21シリーズ

単相単巻トランス AD21シリーズ

    単相複巻トランス SD21シリーズ

    単相複巻トランス SD21シリーズ

      単相複巻トランス LD21シリーズ

      単相複巻トランス LD21シリーズ

        トランス SDシリーズ

        トランス SDシリーズ

          トランス NSRシリーズ

          トランス NSRシリーズ

            電源トランス PD42-Eシリーズ

            電源トランス PD42-Eシリーズ

              トランス 4YSBシリーズ

              トランス 4YSBシリーズ

                M21シリーズ マルチトランス

                M21シリーズ マルチトランス

                  トランス NYSBシリーズ

                  トランス NYSBシリーズ

                    TRANSFORMERS（複巻）N38Aシリーズ

                    TRANSFORMERS（複巻）N38Aシリーズ

                      トランス FRBシリーズ

                      トランス FRBシリーズ

                        トランス N42Aシリーズ

                        トランス N42Aシリーズ

                          トランス NYSAシリーズ

                          トランス NYSAシリーズ
                            メーカー 豊澄電源機器 豊澄電源機器 豊澄電源機器 相原電機 相原電機 スワロー電機 相原電機 スワロー電機 相原電機 相原電機 相原電機 相原電機 相原電機
                            通常価格 4,730円～ 7,080円～ 7,101円～ 7,270円 2,930円～ 7,002円～ 5,160円～ 8,627円～ 5,030円～ 5,170円～ 6,450円～ 5,170円～ 4,890円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 11日目～   在庫品1日目～   当日出荷可能 15日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 8日目～   15日目～
                            相数/巻線 単相/単巻 単相/複巻 単相/複巻 単相/複巻 単相/単巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻
                            一次電圧(V) 240 240 220 - 200 AC380-400-415-440 420 AC190-200-210-220-230-240 380 380 200 420 380
                            二次電圧(V) 115 115 110 - 100 AC200-220-240 200 AC100-110-120 200 100 24 100 100
                            シールド有無 無 有 有 有 無 有 有 有 有 有 有 有 有
                            入出力端子形状 ネジ端子台 ネジ端子台 ネジ端子台 - - UPネジ端子台 端子台式(P型) UPネジ端子台 端子台式(P型) 端子台式(P型) 端子台式(P型) 端子台式(P型) 端子台式(P型)

                            単相単巻トランス AD21シリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 0V端子が1個しか無いのですが配線方法はありますか？
                            A
                            単巻トランスの為、1次2次共用にて配線して下さい。
