三桂製作所

三桂製作所

ノックアウト用コネクタ（袋ナット式）【1～10個入り】

ノックアウト用コネクタ（袋ナット式）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
264円 ～ 9,072円  特別価格
税込価格
290円 ～ 9,979円  特別価格

防水プリカ用コネクタ。【特長】・プリカチューブの接続は、ユニオン式。・本体等の...

詳細情報を確認する

  • 温度範囲(℃)：
    -25～90
  • 表面処理：
    電気亜鉛メッキ(三価ユニクロ)
  • 保護等級：
    IP66

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
    対象商品はこちら
    　*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
    　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
    　*型式末尾が「-R6」の商品のみ対象となります。
    　*在庫限りの販売となります。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定19件の候補があります。

Loading...

商品情報

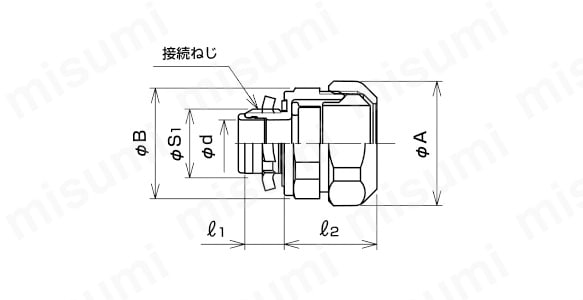

ノックアウト用コネクタ（袋ナット式）の外形図と寸法

ノックアウト用コネクタ（袋ナット式）

ノックアウト用コネクタ（袋ナット式）

ノックアウト用コネクタ（袋ナット式）の外形図

ノックアウト用コネクタ（袋ナット式）の外形図

厚鋼電線管おねじ付き

品番接続できる
プリカ
チューブ		挿入できる
ケーブル
最大外径		φAφBφdl1l2接続ねじ
JIS C 8305		重量
(g/個)
φS1呼び
WBG 17PV
PE		171338.033.714.1122620.9CTG1681
WBG 24241947.242.420.0122926.4CTG22124
WBG 30302353.849.524.6163233.2CTG28180
WBG 38383263.659.333.0163841.9CTG36266
WBG 50503778.673.838.3183947.8CTG42405
※ WBG 50-54504878.674.049.3183859.6CTG54410
WBG 63634892.487.249.3184059.6CTG54538
WBG 767663107.6101.964.0194175.1CTG70704
WBG 838375114.2108.376.3204487.8CTG82840
WBG 101-9210187135.9129.688.22246100.3CTG921162
WBG 101-10410199135.9135.0100.32346113.0CTG1041164

※印の品番はJIS C 8350に該当しない製品です。

薄鋼電線管おねじ付き

品番接続できる
プリカ
チューブ		挿入できる
ケーブル
最大外径		φAφBφdl1l2接続ねじ
JIS C 8305		重量
(g/個)
φS1呼び
WBC 17PV
PE		171238.033.713.1122619.1CTC1978
WBC 24241947.242.420.0122925.4CTC25118
WBC 30302353.849.524.6163231.8CTC31174
WBC 38383063.659.330.8163838.1CTC39259
WBC 50504278.673.842.9183950.8CTC51397
WBC 63635392.487.254.7184063.5CTC63527
WBC 767663107.6101.964.0194176.2CTC75690

型番リスト

表示件数:
  1. 1
型番
種類
材質
接続可能電線管
挿入可能ケーブル最大外径(mm)
接続ネジ(ΦS1)(mm)
接続ネジ(呼び)
特価品
規格
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
コネクタ
亜鉛ダイカスト
PV17, PE17
12
19.1
CTC19
対象外
JIS C8350
10

2個

486円( 535円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV24, PE24
19
25.4
CTC25
対象外
JIS C8350
10

1個

614円

276円

( 304円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV30, PE30
23
31.8
CTC31
対象外
JIS C8350
10

1個

914円( 1,005円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV38, PE38
30
38.1
CTC39
対象外
JIS C8350
10

1個

1,200円( 1,320円 )

1日目

コネクタ
亜鉛ダイカスト
PV50, PE50
42
50.8
CTC51
対象外
JIS C8350
10

1個

1,829円( 2,012円 )

1日目

コネクタ
亜鉛ダイカスト
PV63, PE63
53
63.5
CTC63
対象外
JIS C8350
10

1個

3,200円( 3,520円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV76, PE76
63
76.2
CTC75
対象外
JIS C8350
10

1個

5,057円( 5,563円 )

1日目

コネクタ
亜鉛ダイカスト
PV17, PE17
13
20.9
CTG16
対象外
JIS C8350
10

2個

486円( 535円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV17, PE17
13
20.9
CTG16
対象品
JIS C8350
-

1個

331円( 364円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV24, PE24
19
26.4
CTG22
対象外
JIS C8350
10

1個

614円

307円

( 338円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV24, PE24
19
26.4
CTG22
対象品
JIS C8350
-

1個

264円( 290円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV30, PE30
23
33.2
CTG28
対象外
JIS C8350
10

1パック

10個入り

6,079円

3,100円

( 3,410円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV38, PE38
32
41.9
CTG36
対象外
JIS C8350
10

1パック

10個入り

7,501円

4,125円

( 4,538円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV50, PE50
48
59.6
CTG54
対象外
-
10

1パック

5個入り

6,172円( 6,789円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV63, PE63
48
59.6
CTG54
対象外
JIS C8350
-

1パック

5個入り

7,837円

3,134円

( 3,447円 )

在庫品1日目

当日出荷可能

コネクタ
亜鉛ダイカスト
PV76, PE76
63
75.1
CTG70
対象外
JIS C8350
10

1個

5,057円( 5,563円 )

1日目

コネクタ
亜鉛ダイカスト
PV83, PE83
75
87.8
CTG82
対象外
JIS C8350
10

1個

5,549円( 6,104円 )

1日目

コネクタ
亜鉛ダイカスト
PV101, PE101
87
100.3
CTG92
対象外
JIS C8350
10

1個

8,813円( 9,694円 )

1日目

コネクタ
亜鉛ダイカスト
PV101, PE101
99
113.0
CTG104
対象外
JIS C8350
10

1個

9,072円( 9,979円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

防水プリカ用コネクタ。
【特長】
・プリカチューブの接続は、ユニオン式。
・本体等の主材質が亜鉛合金ダイカスト。
・保護等級IP66に適合している。
・使用時の温度範囲は-25～+90℃。
【用途】
・防水プリカチューブをボックス類のノックアウトに接続するためのコネクタ。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
    対象商品はこちら
    　*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
    　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
    　*型式末尾が「-R6」の商品のみ対象となります。
    　*在庫限りの販売となります。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
