仕様・寸法を表示する

追加工・オプション

三桂製作所

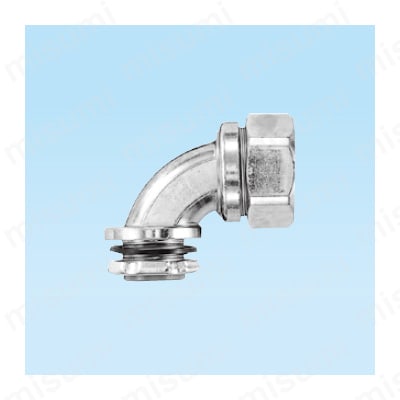

90°形コネクタ（管用平行おねじ付）

Name: 90°形コネクタ（管用平行おねじ付）
Brand: 三桂製作所
SKU: 222000684497
Rating: 4.2 (5 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 4.2平均満足度4.2 この商品のレビューをみる（5件）

通常価格(税別): 537円～ 10,990円

税込価格: 591円～ 12,089円

金属管オプション、ケイフレックス用90°形コネクタ。【特長】・厚鋼電線管おねじ...

詳細情報を確認する

温度範囲(℃)：

-20～90
表面処理：

電気亜鉛メッキ（三価ユニクロ）
規格：

UL、CSA
備考：

（注）KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。
保護等級：

IP67

型番

未確定10件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

90°コネクタ（管用平行おねじ付）の外形図と寸法

#10～#54

#10～#54の外形図

品番	接続できるケイフレックス		挿入できるケーブル最大外径 *1	φA	φB C	φd φl	E	F	l 1	接続ねじ JIS B 0202 JIS C 8305		重量（g/個）
品番	接続できるケイフレックス		挿入できるケーブル最大外径 *1	φA	φB C	φd φl	E	F	l 1	φS1	呼び	重量（g/個）
KM90BG 10	※	10	8	27.5	29.0	8.5	16.2	34	10	20.9	G 1/2	70
KM90BG 12		12	10	30.4	29.0	10.8	18.6	36	10	20.9	G 1/2	79
KM90BG 16		16	13	34.2	29.0	14.1	19.5	35	10	20.9	G 1/2	97
KM90BG 22		22	18	41.5	36.0	19.3	22.2	41	12	26.4	G 3/4	134
KM90BG 28		28	24	48.3	44.0	24.6	25.8	47	14	33.2	G 1	207
KM90BG 36		36	32	58.8	53.0	33.0	31.1	54	14	41.9	G 1-1/4	329
KM90BG 42		42	37	66.8	61.0	38.2	35.6	61	16	47.8	G 1-1/2	600
KM90BG 54		54	48	80	74.0	49.3	43.0	68	16	59.6	G 2	880
KM90BG 70		70	60	92.4	93.0	60.6	58.0	83	31	75.1	CTG 70	1129
KM90BG 82		82	72	109.8	106.0	75.5	68.0	95	33	87.8	CTG 82	1551
KM90BG 92		92	84	123.8	121.0	86.4	76.0	105	34	100.3	CTG 92	2065
KM90BG 104		104	96	137.5	135.0	99.1	83.0	114	34	113.0	CTG 104	2590

接続できるケイフレックス欄の※印は、KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。

*1は挿入できるケーブル最大外形は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外形の40～60％の外形を目安として下さい。

型番リスト

表示件数:

型番	種類	材質	接続可能電線管	挿入可能ケーブル最大外径(mm)	接続ネジ(ΦS1)(mm)	接続ネジ(呼び)	トラスココード	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KM90BG10	コネクタ	亜鉛ダイカスト	10（注）	8	20.9	G1/2	-	-	1個	720円( 792円 )	3日目
KM90BG12	コネクタ	亜鉛ダイカスト	12（注）	10	20.9	G1/2	-	10	20個	537円( 591円 )	7日目
KM90BG16	コネクタ	亜鉛ダイカスト	16（注）	13	20.9	G1/2	381-1697	-	1個	814円( 895円 )	在庫品1日目当日出荷可能
KM90BG22	コネクタ	亜鉛ダイカスト	22（注）	18	26.4	G3/4	381-1701	10	1個	854円( 939円 )	在庫品1日目当日出荷可能
KM90BG28	コネクタ	亜鉛ダイカスト	28（注）	24	33.2	G1	381-1719	-	1個	1,233円( 1,356円 )	1日目
KM90BG36	コネクタ	亜鉛ダイカスト	36（注）	32	41.9	G1-1/4	381-1727	-	1個	1,689円( 1,858円 )	1日目
KM90BG42	コネクタ	亜鉛ダイカスト	42（注）	37	47.8	G1-1/2	381-1735	10	5個	1,842円( 2,026円 )	在庫品1日目当日出荷可能
KM90BG54	コネクタ	亜鉛ダイカスト	54（注）	48	59.6	G2	855-0291	10	5個	2,886円( 3,175円 )	在庫品1日目当日出荷可能
KM90BG70	コネクタ	亜鉛ダイカスト	70（注）	60	75.1	CTG70	-	-	2個	6,244円( 6,868円 )	3日目
KM90BG82	コネクタ	亜鉛ダイカスト	82（注）	72	87.8	CTG82	-	-	1個	10,990円( 12,089円 )	6日目

詳細情報

基本情報

基本情報

金属管オプション、ケイフレックス用90°形コネクタ。
【特長】
・厚鋼電線管おねじ付きの90°形コネクタ。
・接続ねじの先端には赤色インシュレータが取付いているため、絶縁ブッシングの取付けが不要。
・本体等の主材質は亜鉛合金ダイカスト。
・保護等級IP67に適合。
・使用時の温度範囲は-20～+90℃。
【用途】
・ケイフレックスを制御盤類のノックアウトに接続するための90°形コネクタです。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 90°形コネクタ（管用平行おねじ付）	コネクタ（管用平行おねじ付）	金属製コネクタ（薄鋼電線管おねじ付）	コンビネーションカップリング（ケイフレックス＋厚鋼／薄鋼電線管）	防水コンビネーションカップリング（防水プリカ＋ねじなし鋼製電線管）	ねじ込み式コンビネーションカップリング（標準プリカ＋ねじなし鋼製電線管）	ノックアウト用コネクタ（袋ナット式）	コンビネーションカップリング（ケイフレックス＋鋼製電線管・厚鋼電線管用）	サンフレキROBO ノックアウト接続用コネクタ（標準品）	防水コンビネーションカップリング（防水プリカ＋ねじ付き鋼製電線管）	ケイフレックスのKM型用付属品ノックアウト接続用コネクタ（管用平行おねじ付タイプ）	ノックアウト用コネクタねじ込み式薄鋼電線管おねじ付	金属製コンジットコネクタ（防滴MSコネクタ用）
メーカー	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	三桂製作所	ミスミ
通常価格	537円～	349円～	349円～	1,080円～	616円～	143円～	264円～	682円～	449円～	228円～	397円～	100円～	1,932円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	1日目～	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能
温度範囲(℃)	-20～90	-20～90	-20～90	-20～90	-25～90	-45～150	-25～90	-20～90	-20～90	-25～90	-20～90	-50～150	-
表面処理	電気亜鉛メッキ（三価ユニクロ）	電気亜鉛メッキ（三価ユニクロ）	電気亜鉛メッキ(三価ユニクロ)	電気亜鉛メッキ(三価ユニクロ)	電気亜鉛メッキ（三価ユニクロ）	電気亜鉛メッキ（三価ユニクロ）	電気亜鉛メッキ(三価ユニクロ)	電気亜鉛メッキ(三価ユニクロ)	-	電気亜鉛メッキ(三価ユニクロ)	-	電気亜鉛メッキ(三価ユニクロ)	-
規格	UL、CSA	UL、CSA	-	-	-	JIS C8350、PSE	-	UL, CSA	UL	-	-	JIS C8350, PSE	-
備考	（注）KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。	（注）KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。	(注)KMS, KMV, KPF, KIC, KIH, KIV, KPBF, KUU, KCS, KMB, KIB, KM, KIを表しています。	(注)KMS, KMV, KPF, KIC, KIH, KIV, KPBF, KUU, KCS, KMB, KIB, KM, KIを表しています。	-	-	-	(注)KMS, KMV, KPF, KIC, KIH, KIV, KPBF, KUU, KCS, KMB, KIB, KM, KIを表しています。	-	-	(注)KMS, KMV, KPF, KIC, KIH, KIV, KPBF, KUU, KCS, KMB, KIB, KM, KIを表しています。	-	-
保護等級	IP67	IP67	IP67	IP67	IP65	-	IP66	IP67	IP67	IP66	IP67	-	-
