難燃ケーブルグランド（A型）
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- SALE 2025/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 401円 ～ 1,550円 特別価格
- 税込価格
- 441円 ～ 1,705円 特別価格

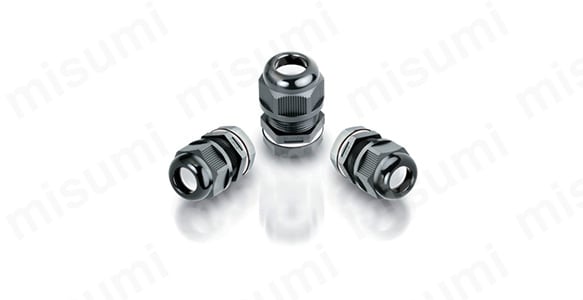

国際防水等級IP68合格・水面下で使える難燃ケーブルグランド。【特長】・難燃性...
商品情報
製品仕様
商品外観
- 取付部：G（PF）ネジ、ISO／メートルネジ
- 材質：ロックナット・本体・シールナット・ツメ／66ナイロン（UL94V-0）、ワッシャー・シール／シリコーン（UL94V-0相当）
- 色：黒（RAL9005）
- IP等級：IP68／5気圧
- 使用温度範囲：-40～+105℃（瞬時／1分：160℃）
- 特長：短足型は取付ネジ部（C2）が短く､薄板用又はロックナットを使わず筐体のネジ穴への固定式として設計｡長足型は取付ネジ部（C2）が長く､厚板用として設計｡

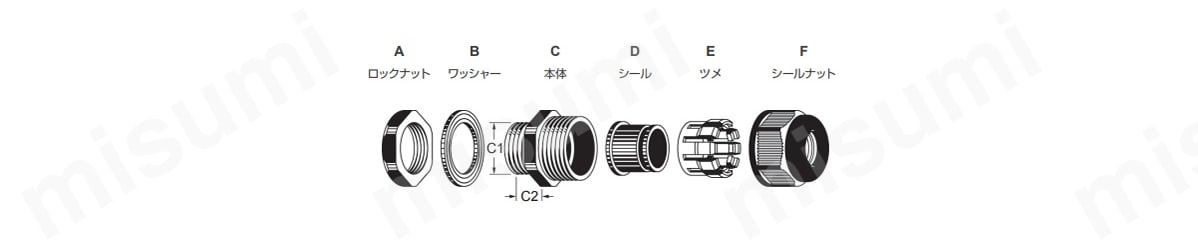

A：ロックナット／B：ワッシャー／C：本体／D：シール／E：ツメ／F：シールナット
（単位：mm）
| シール 形状 | ネジの 呼び | 品番 | 適応電線 サイズ （mm） | 取付 穴径 （φmm） | ネジ長 （C2mm） | スパナ サイズ A部/F部 | グランド 本体最小 内径 | |
|---|---|---|---|---|---|---|---|---|
| サイズ | ||||||||
| A型 | 短足型 | M16 × 1.5 | MG16A - 10B - ST - V0 | 10 ～8.5 | 16.4 ～16.8 | 10 | 22/22 | 10.5 |
| M20 × 1.5 | MG20A - 14B - ST - V0 | 14 ～12 | 20.5 ～21.0 | 10 | 27/27 | 14 | ||
| M25 × 1.5 | MG25A - 18B - ST - V0 | 18 ～15 | 25.5 ～26.0 | 10 | 33/33 | 19 | ||
| M32 × 1.5 | MG32A - 25B - ST - V0 | 25 ～21 | 32.6 ～33.2 | 11 | 41/42 | 25 | ||
| 長足型 | M12 × 1.5 | MG12A - 05B - V0 | 5.3 ～4.5 | 12.4 ～12.8 | 9 | 18/19 | 7.8 | |
| MG12A - 08B - V0 | 8 ～6.8 | 12.4 ～12.8 | 9 | 18/19 | 7.8 | |||
| M20 × 1.5 | MG20AM - 11B - V0 | 11 ～9.5 | 20.5 ～21.0 | 15 | 24/24 | 12.5 | ||
型番リスト
- 表示件数:
| 型番 |
使用ケーブル外径 |
ネジサイズ |
ネジタイプ |
取付穴径(mm) |
ネジ長(mm) |
スパナサイズ ロック部/シール部 |
グランド本体最小内径(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Φ5.3～4.5
|
M12×1.5
|
長足型
|
12.4 ～12.8
|
9
|
18/19
|
7.8
| 10 | 2個 | 461円(
507円
) | 在庫品1日目 当日出荷可能 | |
Φ8～6.8
|
M12×1.5
|
長足型
|
12.4 ～12.8
|
9
|
18/19
|
7.8
| 10 | 1個 | 401円(
441円
) | 在庫品1日目 当日出荷可能 | |
Φ10～8.5
|
M16×1.5
|
短足型
|
16.4 ～16.8
|
10
|
22/22
|
10.5
| 10 | 1個 | 569円(
626円
) | 在庫品1日目 当日出荷可能 | |
Φ14～12
|
M20×1.5
|
短足型
|
20.5 ～21
|
10
|
27/27
|
14
| 10 | 1個 | 555円(
611円
) | 在庫品1日目 当日出荷可能 | |
Φ11～9.5
|
M20×1.5
|
長足型
|
20.5 ～21
|
15
|
24/24
|
12.5
| 10 | 1個 | 681円 340円 ( 374円 ) | 在庫品1日目 当日出荷可能 | |
Φ18～15
|
M25×1.5
|
短足型
|
25.5 ～26
|
10
|
33/33
|
19
| 10 | 1個 | 1,432円(
1,575円
) | 在庫品1日目 当日出荷可能 | |
Φ25～21
|
M32×1.5
|
短足型
|
32.6 ～33.2
|
11
|
41/42
|
25
| 10 | 1個 | 1,550円(
1,705円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
国際防水等級IP68合格・水面下で使える難燃ケーブルグランド。
【特長】
・難燃性により優れたUL94V-0等級の66ナイロン製本体と、シリコーン製シールの組み合わせにより、より難燃性を求められる機器に最適です
・完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護
・短足型は取付ネジ部（C2）が短く、薄板用又はロックナットを使わず筐体のネジ穴への固定式として設計されています
・長足型は取付ネジ部（C2）が長く、厚板用として設計されています
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 締付トルク値は？
-
Aメーカー発行の参考値が記載された資料がございます。
