型番：3448-7910
スタンダードソケット・ヘッダーソケットコネクタ ストレインリリーフ ｿｹｯﾄｺﾈｸﾀ ｽﾄﾚｲﾝﾘﾘｰﾌ
- SALE 2025/06/30まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 21円
- 税込単価
- 23円
様々なバリエーションの展開や省ケーブル化にも対応したコネクタ。【特長】・スタン...
-
- 種類：
- その他
-
- 色：
- 灰
-
- 商品分類：
- ストレインリリーフ
-
- 仕様：
- ポリエステル(UL94V-0、灰色)
-
- 適合コネクタ：
- 79XXシリーズ
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
3448-7910 の仕様・寸法情報
商品情報
3M スタンダードソケット / ヘッダーソケットコネクタ ストレインリリーフの仕様
- 材料及び処理
コンタクト : 銅合金、ニッケル下地 金めっき（ニッケル下地全面1.27μm以上）
ボディ : ガラス強化ポリエステル（UL94V-0、灰色）
カバー : ガラス強化ポリエステル（UL94V-0、灰色）、ライナー紙付感圧接着剤（-6□00、-7□00のみあり）
ストレインリリーフ : ポリエステル（UL94V-0、灰色）
- 適合対象
アクセサリー : 引き抜きタブ J3490-□、誤挿入防止キー J3435-0000
コネクタ : ボックスヘッダー、オープンヘッダー、ロープロヘッダー、Vロープロヘッダー、二段ヘッダー、クリックプラグコネクタ、およびこれらと互換性のあるコネクタ
電線 : 28AWGより線ULスタイル2651相当
- 定格
電流 : 1A MAX. （条件 : 結合したコンタクト相互間に許容できる電流をいう。）
電圧 : AC 250V MAX. / DC 300V MAX.（条件 : 定格周囲温度において連続印加できる直流電圧または交流電圧(実効値)の最大値をいう。）
周囲温度 : -55℃～+105℃（条件 : 最大負荷条件下で連続使用できる温度範囲をいう。）

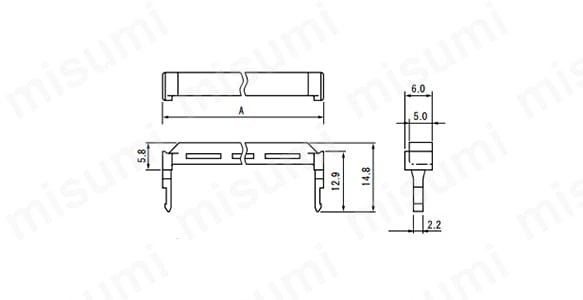

標準型ストレインリリーフの寸法図
標準型ストレインリリーフの寸法図

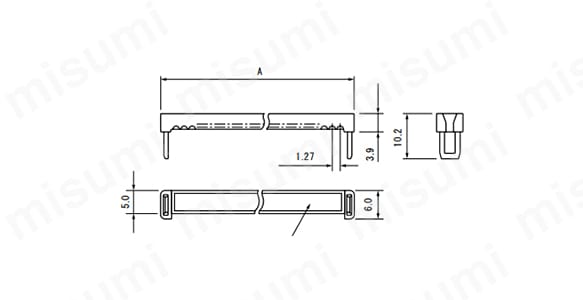

カバー（オープンエンド型裏面粘着剤つきの場合）の寸法図

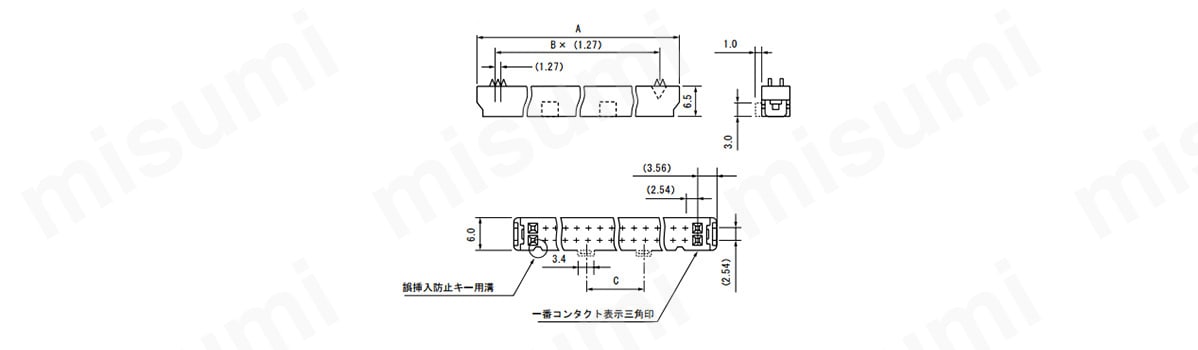

ボディ（誤挿入防止用ノーズなしおよび中央1箇所の場合）の寸法図

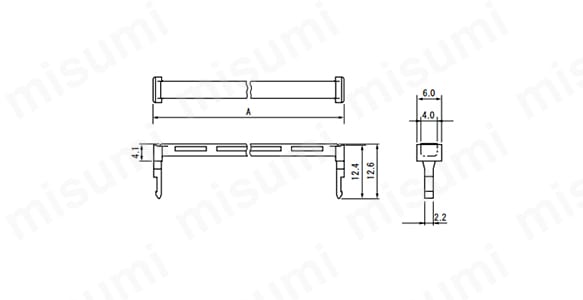

低背型ストレインリリーフの寸法図
低背型ストレインリリーフの寸法図

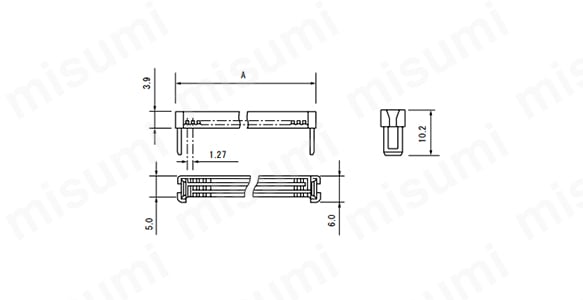

カバー（クローズエンド型裏面粘着剤なしの場合）の寸法図
ボディ（誤挿入防止用ノーズ左右1箇所の場合）の寸法図
サイズ表
| ■極数 | ■標準型ストレインリリーフ製品番号 | ■A | ■B | ■C |
|---|---|---|---|---|
| 10 | 3448-7910 | 17.2 | 9 | － |
| 14 | 3448-7914 | 22.3 | 13 | － |
| 16 | 3448-7916 | 24.8 | 15 | － |
| 20 | 3448-7920 | 29.9 | 19 | － |
| 26 | 3448-7926 | 37.5 | 25 | － |
| 30 | 3448-7930 | 42.6 | 29 | － |
| 34 | 3448-7934 | 47.7 | 33 | － |
| 40 | 3448-7940 | 55.3 | 39 | － |
| 44 | 3448-7944 | 60.4 | 43 | － |
| 50 | 3448-7950 | 68.0 | 49 | 22.9 |
| 60 | 3448-7960 | 80.7 | 59 | 27.9 |
| 64 | 3448-7964 | 85.8 | 63 | － |
上記以外の仕様等につきましては、カタログを参照してください。
開発秘話
スタンダードソケット / ヘッダーは2.54mmピッチ2列構造のコネクションシステムです。
世界で最も標準化された機器内配線システムであるとともに、様々なバリエーションの展開や省ケーブル化にも対応するなど、アプリケーションの変化にも長年にわたり対応してきた、大変使いやすいコネクションシステムです。
型番リスト
Loading...
詳細情報
基本情報
様々なバリエーションの展開や省ケーブル化にも対応したコネクタ。
【特長】
・スタンダードソケット / ヘッダーの各種ヘッダー、プラグコネクタに適合。
・MIL規格準拠品で、10極から64極までの12種類の極数バリエーション。
・1.27mmピッチフラットケーブルと一括圧接で結線、デージーチェーンにも対応。
・ソケットコネクタと組み合わせて結線部に力がかからないように保護する。
・ケーブル切断面の露出を防ぐクローズエンド型カバーや標準型ストレインリリーフより1.5mm低くなる低背型ストレインリリーフを用意。
【用途】
・装置内や基板間配線に最適な2.54mmピッチ2列構造のコネクタ。
