ヒロセ電機

ヒロセ電機

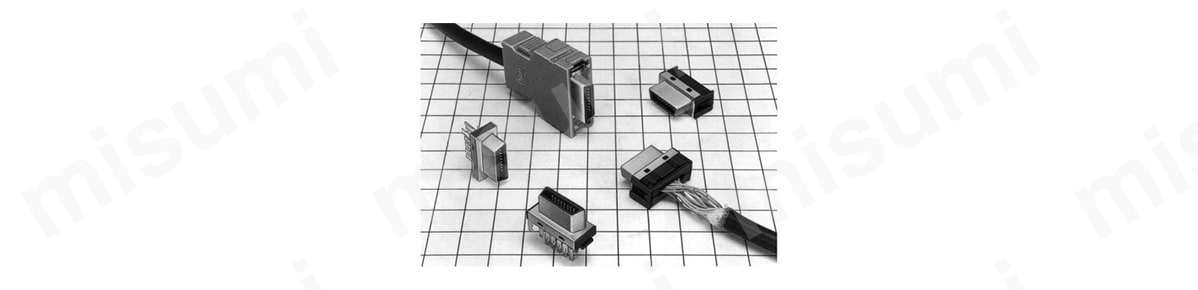

ハーフピッチインターフェイス用コネクタ FIシリーズ

ハーフピッチインターフェイス用コネクタ FIシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（3件）
通常価格(税別)
324円 ～ 1,065円  特別価格
税込価格
356円 ～ 1,172円  特別価格

ファナック株式会社CNC装置システム18、16シリーズのハーフピッチI／Fとし...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定12件の候補があります。

Loading...

商品情報

コンタクト間ピッチが1.27mmのハーフピッチタイプの角型コネクタ

端子構造がリボン形状でこじりに強くソフトな挿抜性。

端子構造がリボン形状でこじりに強くソフトな挿抜性。

ハーフピッチI/Oコネクタ（ファナック製サーボアンプ向け）FIシリーズの特長について

電気性能

項目電気性能
電流容量1A
定格電圧AC250V
絶縁抵抗DC250Vにて1,000MΩ以上
接触抵抗DC100mAにて70mΩ以下
耐電圧AC500Vr.m.s.1分間

材質と処理

 項目材質処理
プラグユニットシェル鋼ニッケルめっき
絶縁物バラ線圧接、細線ケーブルタイプPBT樹脂※黒色、ナチュラル
はんだタイプPPS樹脂※15極:茶色、20極:黒色
雌端子銅合金部分めっき
モールドカバー ポリカーボネート樹脂グレー
  • ※ UL94V-0

この商品のシリーズ適合一覧

細線対応品

適合ケーブル

単位: mm

項目10対ケーブル
対数10対
公称断面積(mm2)0.08
被覆外径φ6.2
適合カバーケースFI-20-CV2
製品適合表
結線タイプ適合プラグユニット適合モールドカバーケース
HRS No.極数製品番号モールド色
バラ線圧接タイプCL230-0505-5-5020FI30-20S(50)クロFI-20-CV2
CL230-0505-5-51FI30-20S(51)ナチュラル
はんだタイプCL230-0518-7-50FI40B-20S(50)クロ

太線対応品 20極タイプ

適合ケーブル

単位: mm

項目10対ケーブル複合16芯ケーブル
対数10対5対6本
公称断面積(mm2)0.180.180.5
被覆外径φ9.2
適合カバーケースFI-20-CV5(50)
製品適合表
極数適合プラグユニット適合モールドカバーケース
HRS No.製品番号HRS No.製品番号
20極タイプCL230-0518-7-50FI40B-20SCL230-0515-9-50FI-20-CV(50)

太線対応品 15極タイプ（20極のシェルサイズで端子15極挿入品）

適合ケーブル

単位: mm

項目複合12芯ケーブル
対数3対6本
公称断面積(mm2)0.180.5
被覆外径φ8.5
適合カバーケースFI-20-CV(10)
製品適合表
極数適合プラグユニット適合モールドカバーケース
HRS No.製品番号HRS No.製品番号
15極タイプCL230-0524-0-50FI40B-2015S(50)CL230-0501-4(60)FI-20-CV(60)

結線治工具及び附属品一覧表

ケーブルI/Oディスクリート　ケーブル)
コネクタ名FI30-20S(50)(CL230-0505-5-50)
整線手動整線工具FI30-20CAT(CL250-0143-0)
半自動整線装置SA200/FI30(CL903-0001-6)
自動整線装置DX,DXM 自動整線装置本体(CL902-0176-3)
DXM コネクタ整線アタッチメント(CL902-0178-9)
余長ケーブル切断プレスHi-Flex 結線プレス HHP-502(CL550-0082-2)
ガイドプレート余長ケーブル切断治具 FI30-20CU
圧接(結線)プレスHi-Flex 結線プレス HHP-502(CL550-0082-2)
ガイドプレート圧接治具 FI30-20GP(CL250-0144-3)

結線順序について

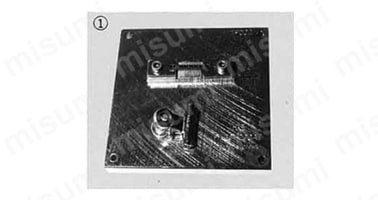

FI30-20CATにプロテクターをセット。

FI30-20CATにプロテクターをセット。

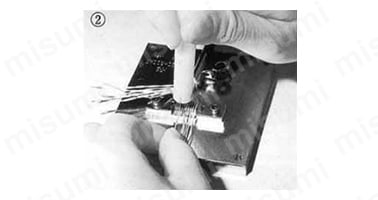

ケーブルをクランプし、信号線を1本ごとにプロテクタに整線。

ケーブルをクランプし、信号線を1本ごとにプロテクタに整線。

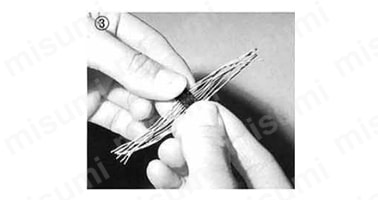

2個のプロテクタを組み合わせ、抑え板に仮止め。

2個のプロテクタを組み合わせ、抑え板に仮止め。

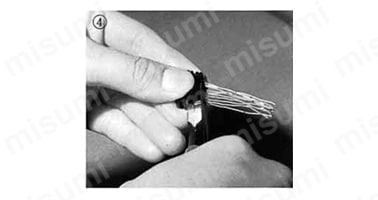

抑え板の余長ケーブルをニッパ、またはカッター等で切断。

抑え板の余長ケーブルをニッパ、またはカッター等で切断。

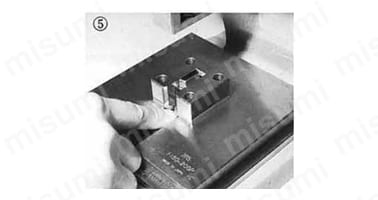

抑え板にコネクタ本体をかぶせ、FI30-20GPにセット。

抑え板にコネクタ本体をかぶせ、FI30-20GPにセット。

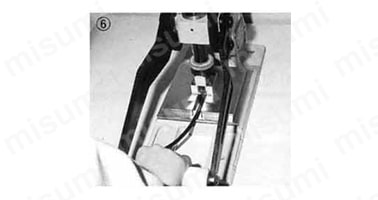

ハンドルを手前に倒す(結線完了)。

ハンドルを手前に倒す(結線完了)。

型番リスト

表示件数:
  1. 1
型番

関連

RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

FI30-20S(50)

データシート

10

1個

512円( 563円 )

-

データシート

10

1個

660円( 726円 )

在庫品1日目

当日出荷可能

データシート

10

1個

524円( 576円 )

在庫品1日目

当日出荷可能

データシート

10

1個

1,065円( 1,172円 )

在庫品1日目

当日出荷可能

データシート

10

1個

450円( 495円 )

在庫品1日目

当日出荷可能

  • 注文停止中

FI40B-2015S-CVS(50)

データシート

10

1個

986円( 1,085円 )

-

データシート

10

1個

619円( 681円 )

在庫品1日目

当日出荷可能

データシート

10

1個

628円( 691円 )

在庫品1日目

当日出荷可能

データシート

10

1個

465円( 512円 )

在庫品1日目

当日出荷可能

データシート

10

1個

324円( 356円 )

在庫品1日目

当日出荷可能

データシート

10

1個

334円( 367円 )

在庫品1日目

当日出荷可能

データシート

10

1個

334円

155円

( 171円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ファナック株式会社CNC装置システム18、16シリーズのハーフピッチI／Fとして開発されたコネクタです。
【特長】
・結線方式は圧接、はんだタイプの20極及びはんだタイプの15極を用意しています。
・コンタクト間ピッチが1.27mmのため電子機器の小型化に有効です。
・端子構造をリボン形状としているためこじりに強くソフトな挿抜性が得られます。
・ケースはケーブル導入口中央部で分割されており4ヶ所の固定フックにより組込まれ、作業が容易です。
・ロック機構は着脱容易なワンタッチロック方式です。
・結線形態は作業性の容易な圧接タイプの他、各種電線の接続可能なはんだタイプが用意されています。
【用途】
・各種配線に便利。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
