PBA100Fモデル 100W単出力

Name: PBA100Fモデル 100W単出力
Brand: コーセル
SKU: 222000387374
Rating: 4.4 (5 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
数量スライド割引
当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（5件）

通常価格(税別): 7,021円～ 9,100円特別価格

税込価格: 7,723円～ 10,010円特別価格

出力電力100Wモデル。【特長】・ワイド入力。（AC85～264V）・2004...

詳細情報を確認する

出力電力(W)：

100
シングル/マルチ：

シングル
入力電圧：

AC/DC
入出力端子形状：

端子台
高さ(mm)：

93
奥行(mm)：

147
入力電圧(V)：

AC85～264/DC120～370
力率改善回路：

あり
過電流保護回路：

あり
過電圧保護回路：

あり
その他オプション機能：

なし

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
30～350W薄型スイッチング電源 LRSシリーズ＿5/12/24/48V対応
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

型番

未確定7件の候補があります。

CADデータダウンロード

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

PBA100Fの特長

PBA100F

当社従来比体積50%
同期整流採用による高効率化(3.3、5V品)
取付金具、専用ハーネスなど各種オプションパーツを対応
SEMI F47規格対応可
UL508取得(-N、-N1タイプかつ24V品のみ)

PBA100Fの呼称方法

1 シリーズ名
2 単一出力
3 定格出力電力
4 フルレンジ入力
5 定格出力電圧
6 オプション
C: コーティング
G: 低漏洩電流(0.15mA max /ACIN 240V)
E: EMIクラスA対応低漏洩電流(0.5mA max /ACIN 240V)
T: 縦型端子台
J: コネクタタイプ(-12～-48のみ)
R: リモートコントロール付
N: ケースカバー付(24VのみUL508取得)
N1: ケースカバー、DINレール取付金具付(24VのみUL508取得)
V: 電圧可変VR外付け対応

※ オプション設定時は仕様が変わります。詳細はお問い合わせください。

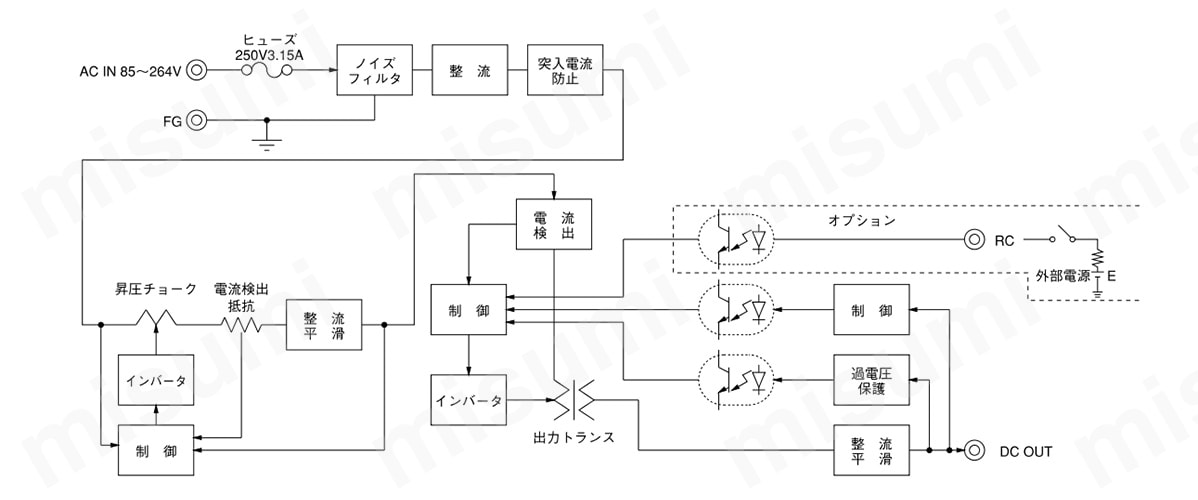

ブロックダイヤグラム

出力電圧が出ないなど不具合が疑われる場合

事象	電源で起きていること	考えられる要因	確認方法	対策案	該当製品例
通電直後から出力電圧が出ない	過電圧保護が動作している	センシング線が接続されていない	センシング線の接続を確認してください	センシング線を正しく接続してください	センシング機能を持つ製品全般
	過電流保護回路が動作している	出力が短絡している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力側を正しく配線してください	製品全般
	過電流保護回路が動作している	出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）	出力側の配線を確認してください	出力側を正しく配線してください	製品全般
	電源が起動していない	入力電圧が電源に印加されていない	外部ヒューズやブレーカがトリップしていないか確認してください	外部ヒューズを交換、もしくはブレーカを戻してください	製品全般
		入力電圧が電源に印加されていない	入力側の配線が正しいか確認してください	入力側を正しく配線してください	製品全般
		リモートコントロールがOFFになっている	リモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		リモートコントロールがOFFになっている	リモートコントロールの回路の配線が正しいか確認してください	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		直列運転が不可能な製品で直列運転している	1つの電源で、正常な電圧が出力されることを確認してください	直列運転が可能な製品を使用してください	直列運転不可の製品※取扱説明の「直列運転」を確認してください
正常に出力していたが、今は出力電圧が出ない	過熱保護が動作している	FANが停止している	電源を充分冷却して再度通電してもファンが止まっていることを確認してください取扱説明書に記載のFANの寿命データを確認してください	FANユニットを交換してください	PBA300F～1500 FPBA1500T ACEシリーズ
		FANが停止している		電源を交換してください	ファンユニットがない製品
		ポイント温度が高いまたはディレーティング範囲外で使用している	電源を十分冷却して再度通電し、出力が出ることを確認してください	取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします	過熱保護回路を搭載した製品（シャットダウン方式）
	過電圧保護が動作している	モータが接続されている場合、逆起電圧により出力が上昇している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力端子に、逆電圧防止用ダイオードを追加してください逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください	全製品

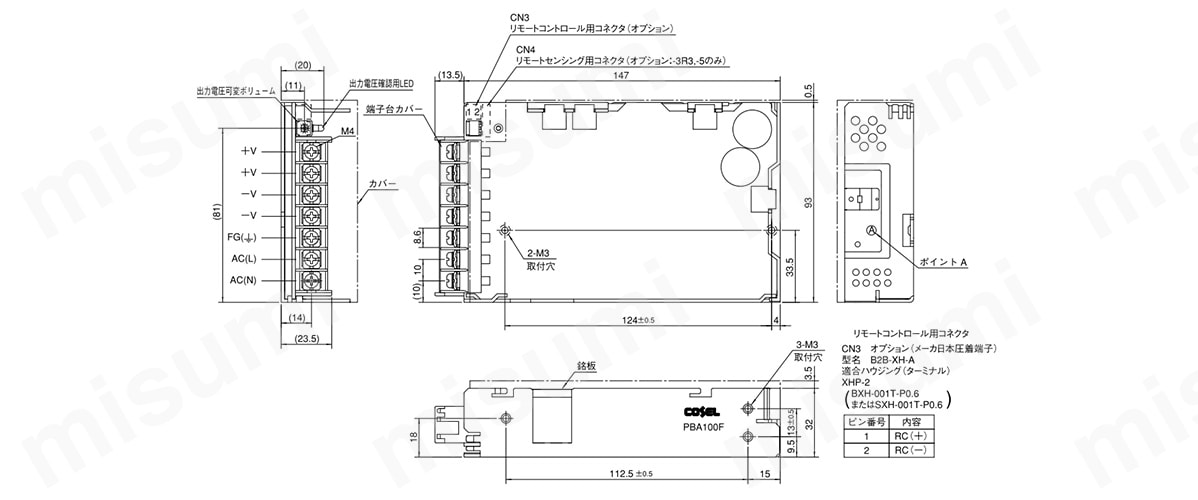

外形図

※ オプションT、J、R、N、N1、V、Kに関しては外形が変わります。
※ 公差:±1
※ 質量:440g max(ケースカバー付:500g max)
※ 基板材質/厚さ:CEM-3/1.6mm
※ シャーシ材質:アルミ
※ 単位:mm
※ シャーシ締め付けトルク:0.49N・m(5kgf・cm)max
※ 端子台締め付けトルク:M4:1.6N・m(16.9kgf・cm)max
※ FG端子は筐体の安全アース接続用です。

リモートコントロール用コネクタ
CN3 オプション（メーカ日本圧着端子）
型名 B2B-XH-A
適合ハウジング（ターミナル）
XHP-2
（BXH-001T-P0.6またはSXH1-001T-P0.6）

ピン番号	内容
1	RC（+）
2	RC（-）

開発秘話

スタンダードモデルとして、幅広くご使用いただいてる製品。
従来モデルより､体積比50%削減。

型番リスト

表示件数:

型番	形状	出力電圧(シングルのみ)	定格出力電流(シングルのみ)(A)	幅(mm)	最大出力電力(W)	電圧設定確度(V)	出力電圧可変(V)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PBA100F-5	オープンフレーム	DC5V	20	32	100	5～5.15	4～5.5	10	1個	8,014円( 8,815円 )	在庫品1日目当日出荷可能
PBA100F-5-N	[本体カバー付き] カバー付き	DC5V	20	35.5	100	5～5.15	4～5.5	10	1個	8,457円 6,342円 ( 6,976円 )	在庫品1日目当日出荷可能
PBA100F-12	オープンフレーム	DC12V	8.5	32	102	12～12.48	10～13.2	10	1個	8,014円( 8,815円 )	在庫品1日目当日出荷可能
PBA100F-12-N	[本体カバー付き] カバー付き	DC12V	8.5	35.5	102	12～12.48	10～13.2	10	1個	8,457円( 9,303円 )	在庫品1日目当日出荷可能
PBA100F-24	オープンフレーム	DC24V	4.5	32	108	24～24.96	19.2～27	10	1個	7,021円( 7,723円 )	在庫品1日目当日出荷可能
PBA100F-24-N	[本体カバー付き] カバー付き	DC24V	4.5	35.5	108	24～24.96	19.2～27	10	1個	7,682円( 8,450円 )	在庫品1日目当日出荷可能
PBA100F-24-N1	[本体カバー付き] カバー付き(DINレール取付金具付)	DC24V	4.5	35.5	108	24～24.96	19.2～27	10	1個	9,100円( 10,010円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

出力電力100Wモデル。
【特長】
・ワイド入力。（AC85～264V）
・2004年からのロングセラーモデル。
・カタログ汎用電源のスタンダードモデル。
・豊富なバリエーションにより、複数使用の場合でも同一シリーズでの組合せが可能。
【用途】
・FAを中心とした幅広い用途におすすめ。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
30～350W薄型スイッチング電源 LRSシリーズ＿5/12/24/48V対応
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
