三菱電機

三菱電機

CW-□LPシリーズ 1100V以下低圧変流器

CW-□LPシリーズ 1100V以下低圧変流器

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,230円 ～ 6,140円
税込価格
5,753円 ～ 6,754円

1100V以下低圧変流器 CW-□LPシリーズ。【特長】・小電流用・一次巻込形...

詳細情報を確認する

  • 過電流強度：
    40倍
  • 確度階級(級)：
    1
  • 周波数(Hz)：
    50／60

(i)ご注意

  • 【取扱い終了品】在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 商品画像は代表画像を掲載しています。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

未確定5件の候補があります。

Loading...

商品情報

低圧変流器の特長

低圧変流器の特長

小電流用・一次巻込形。
取付足の方向を90゜変更できる。
オプションで二次端子の絶縁キャップを用意している。
一般計器用。

自己負担VA

 CW-5LPCW-15LPCW-40LP
自己負担(VA)3.5(30A以下)
5.0(40,50A)		5.06.5

低圧変流器の仕様

形名定格一次電流(A)定格
負担
(VA)		確度
階級
(級)		過電流
強度
(倍)		最高電圧
／耐電圧
(kV)		周波
数
(Hz)		外形
図		質量
(kg)		検定
可否
二次電流
5A		二次電流
1A
CW-5LP1151.0401.15/
4/－		50/60
両用		図10.7否
22
33
55
7.57.5
1010
1515
2020
2525
3030
4040図21.1
5050
CW-15LP11151.0401.15/
4/－		50/60
両用		図21.1
22
33
55
7.57.5
1010
1515
2020
2525
3030
4040
5050
CW-40LP11401.0401.15/
4/－		50/60
両用		図21.1
22
33
55
7.57.5
1010
1515
2020
2525
3030
40401.2
5050

外形図

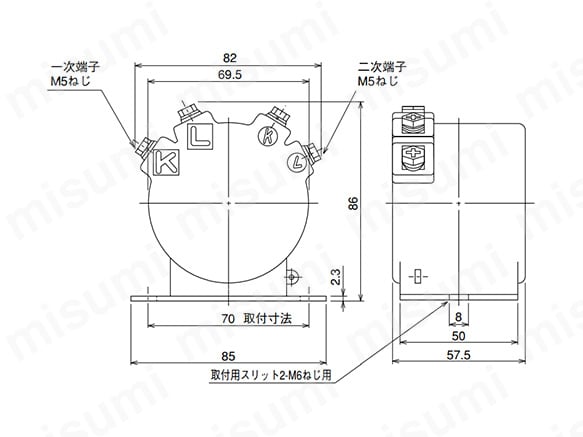

図1. CW-5LP形(1〜30A)

図1

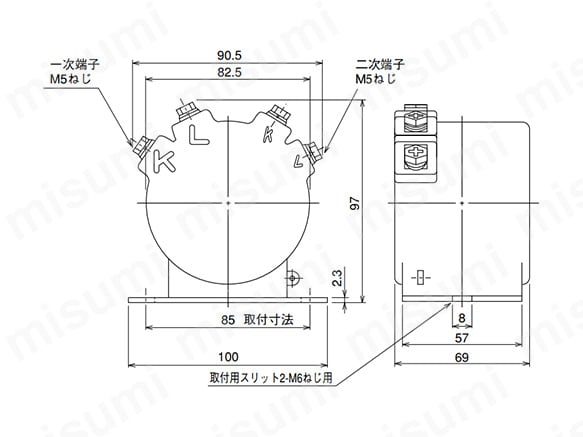

図2. CW-5LP(40、50A)、CW-15LP、CW-40LP形

図2

型番リスト

表示件数:
  1. 1
型番
変流比(A)
定格負担(VA)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5/5
5

1個

5,230円( 5,753円 )

5日目

10/5
5

1個

5,260円( 5,786円 )

5日目

15/5
5

1個

6,140円( 6,754円 )

5日目

20/5
5

1個

6,140円( 6,754円 )

5日目

30/5
5

1個

6,140円( 6,754円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

1100V以下低圧変流器 CW-□LPシリーズ。
【特長】
・小電流用・一次巻込形
・取付足の方向を90゜変更できます
・オプションで二次端子の絶縁キャップを用意しています
・優れた絶縁材料
【用途】
・低圧用変流器
・一般計器用

(i)ご注意

  • 【取扱い終了品】在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 商品画像は代表画像を掲載しています。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

PDFダウンロード

  • ※三菱電機Webサイトへリンクします。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
