三菱電機

三菱電機

MELSEC-Lシリーズ 接点・トランジスタ出力ユニット

MELSEC-Lシリーズ 接点・トランジスタ出力ユニット
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
28,180円 ～ 62,500円
税込価格
30,998円 ～ 68,750円

三菱汎用シーケンサ。【特長】・Lシリーズ用。【用途】・出力ユニット。

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

型番

未確定3件の候補があります。

Loading...

商品情報

MELSEC-Lシリーズ 出力ユニットの仕様

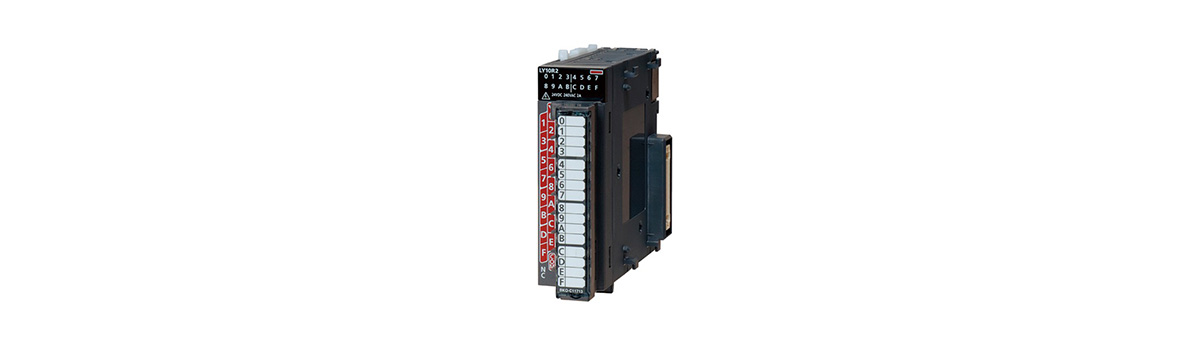

LY10R2

LY10R2 イメージ

LY10R2 イメージ

製品仕様

出力形式接点出力
出力点数16点
定格開閉電圧・電流DC24V 2A（抵抗負荷）/1点，AC240V 2A（cosφ=1）/1点，8A/1コモン
最小開閉負荷DC5V 1mA
最大開閉電圧AC264V DC125V
寿命機械的2,000万回以上
電気的定格開閉電圧・電流負荷：10万回
AC200V 1.5A，AC240V 1A（cosφ=0.7）：10万回
AC200V 0.4A，AC240V 0.3A（cosφ=0.7）：30万回
AC200V 1A，AC240V 0.5A（cosφ=0.35）：10万回
AC200V 0.3A，AC240V 0.15A（cosφ=0.35）：30万回
DC24V 1A，DC100V 0.1A（L／R=7ms）：10万回
DC24V 0.3A，DC100V 0.03A（L／R=7ms）：30万回
最大開閉頻度3,600回/時
出力応答時間OFF→ON10ms以下
ON→OFF12ms以下
サージキラーなし
ヒューズなし
出力コモン方式16点 1コモン
絶縁耐圧AC2,300V 1分（標高2,000m）
絶縁抵抗絶縁抵抗計にて10MΩ以上
保護等級IP1X
外部配線接続方式18点ネジ端子台（M3ネジ）
入出力占有点数16点（I/O割付：出力16点）
DC5V内部消費電流460mA
外形寸法高さ（H）90mm
幅（W）28.5mm
奥行き（D）117mm
質量0.21kg

型番リスト

表示件数:
  1. 1
型番
出力点数
特徴
最大負荷電流
出力応答時間
端子形状
ユニット種別
定格負荷電圧(V)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16
16点1コモン
2A/1点
12
18点端子台
リレー出力
DC24/AC240
6

1個

28,180円( 30,998円 )

5日目

32
32点1コモン
0.1A/1点
1
40ピンコネクタ
トランジスタ出力(シンク)
DC10.2～28.8
-

1個

42,430円( 46,673円 )

5日目

64
32点1コモン
0.1A/1点
1
40ピンコネクタ×2
トランジスタ出力(シンク)
DC10.2～28.8
-

1個

62,500円( 68,750円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

三菱汎用シーケンサ。
【特長】
・Lシリーズ用。
【用途】
・出力ユニット。

(i)ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

PDFダウンロード

  • ※三菱電機Webサイトへリンクします。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
