スワロー電機

スワロー電機

単相 複巻 変圧器 静電シールド付 SH1-Eシリーズ

単相 複巻 変圧器 静電シールド付 SH1-Eシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
2,586円 ～ 9,066円  特別価格
税込価格
2,845円 ～ 9,973円  特別価格

小型単相複巻乾式トランスのSH1-Eシリーズ。【特長】・ラグ式と端子台にわけて...

詳細情報を確認する

  • 相数/巻線：
    単相/複巻
  • 一次電圧(V)：
    AC100
  • シールド有無：
    有
  • ケース有無：
    無

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定9件の候補があります。

Loading...

商品情報

SH1-Eシリーズの詳細

単相 複巻 変圧器 静電シールド付 SH1-Eシリーズ:関連画像

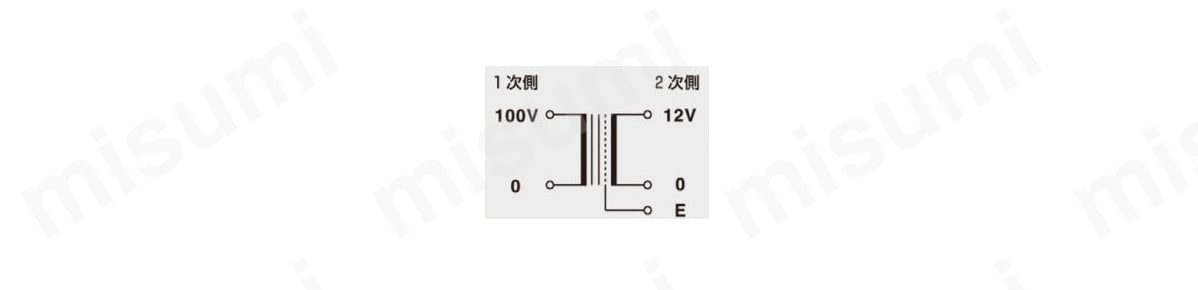

SH1-Eシリーズ 結線図

SH1-Eシリーズの仕様例と寸法例

品番仕様端子形状外形寸法（mm）端子絶縁種類重量
1次電圧2次電圧容量WDHI
SH1-1205E100V
|
0		12V
|
0
|
E		0.5ABL51404170ラグA約260g
SH1-121E1ABL60455181ラグA約440g
SH1-122E2ABL69555991ラグA約770g
SH1-123E3ABL69655991ラグA約1.0kg
SH1-125E5AUP869895-M4A約1.7kg
SH1-1210E10AUP96102103-M4A約3.0kg
SH1-2405E100V
|
0		24V
|
0
|
E		0.5ABL60455181ラグA約440g
SH1-241E1ABL69555991ラグA約770g
SH1-242E2ABL796567104ラグA約1.2kg
SH1-243E3AUP8610395-M4A約2.1kg
SH1-245E5AUP96102103-M4A約3.0kg
SH1-2410E10AUP128100131-M4A約5.4kg

型番リスト

表示件数:
  1. 1
型番
容量(kVA)
二次電圧(V)
絶縁種別
入出力端子形状
寸法 縦(mm)
寸法 横(mm)
寸法 奥行き(mm)
容量(A)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10A
AC12
A種
UPネジ端子台
102
96
103
10
-

1個

8,190円( 9,009円 )

在庫品1日目

当日出荷可能

3A
AC12
A種
[その他] ラグ端子板
65
69
59
3
-

1個

2,994円( 3,293円 )

在庫品1日目

当日出荷可能

5A
AC12
A種
UPネジ端子台
98
86
95
5
-

1個

4,377円( 4,815円 )

在庫品1日目

当日出荷可能

0.5A
AC24
A種
[その他] ラグ端子板
45
60
51
0.5
-

1個

2,586円

1,679円

( 1,847円 )

在庫品1日目

当日出荷可能

10A
AC24
A種
UPネジ端子台
100
128
131
10
-

1個

9,066円( 9,973円 )

在庫品1日目

当日出荷可能

1A
AC24
A種
[その他] ラグ端子板
55
69
59
1
-

1個

3,046円( 3,351円 )

在庫品1日目

当日出荷可能

2A
AC24
A種
[その他] ラグ端子板
65
79
67
2
-

1個

4,425円( 4,868円 )

在庫品1日目

当日出荷可能

3A
AC24
A種
UPネジ端子台
103
86
95
3
-

1個

4,887円

4,004円

( 4,404円 )

在庫品1日目

当日出荷可能

5A
AC24
A種
UPネジ端子台
102
96
103
5
-

1個

5,822円( 6,404円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

小型単相複巻乾式トランスのSH1-Eシリーズ。
【特長】
・ラグ式と端子台にわけてある仕様。
・保護カバーと一体構造の端子台（アップネジ式）。
・カバー、ネジを外す事無く簡単に配線が可能。
【用途】
・制御盤にて使用。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

単相 複巻 変圧器 静電シールド付 SH1-Eシリーズ

単相 複巻 変圧器 静電シールド付 SH1-Eシリーズ

    単相 複巻 変圧器 静電シールド付 SH2-Eシリーズ

    単相 複巻 変圧器 静電シールド付 SH2-Eシリーズ

      LED付電源トランス SC-ELシリーズ

      LED付電源トランス SC-ELシリーズ

        電源トランス PC42-Eシリーズ

        電源トランス PC42-Eシリーズ

          電源トランス PC41-Eシリーズ

          電源トランス PC41-Eシリーズ

            単相トランス PD41-Eシリーズ

            単相トランス PD41-Eシリーズ

              電源トランス PD42-Eシリーズ

              電源トランス PD42-Eシリーズ

                M42シリーズ マルチトランス

                M42シリーズ マルチトランス

                  M41シリーズ マルチトランス

                  M41シリーズ マルチトランス

                    M21シリーズ マルチトランス

                    M21シリーズ マルチトランス

                      豊澄電源 TZ11シリーズ 100V対100V複巻絶縁トランス 1/3/5VA

                      豊澄電源 TZ11シリーズ 100V対100V複巻絶縁トランス 1/3/5VA

                        トランスフォーマー TRH-Sシリーズ

                        トランスフォーマー TRH-Sシリーズ

                          LED付マルチトランス M42-ELシリーズ

                          LED付マルチトランス M42-ELシリーズ
                            メーカー スワロー電機 スワロー電機 スワロー電機 スワロー電機 スワロー電機 スワロー電機 スワロー電機 スワロー電機 スワロー電機 スワロー電機 豊澄電源機器 東洋技研 スワロー電機
                            通常価格 2,586円～ 2,586円～ 8,418円～ 4,129円～ 4,129円～ 7,002円～ 7,002円～ 8,627円～ 8,627円～ 8,627円～ 3,014円～ 8,768円～ 11,782円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 19日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 19日目
                            相数/巻線 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻 単相/複巻
                            一次電圧(V) AC100 AC200 AC200-220 AC380-400-440 AC380-400-440 AC380-400-415-440 AC380-400-415-440 AC380-400-420-440-460-480 AC380-400-420-440-460-480 AC190-200-210-220-230-240 100 - AC380-400-420-440-460-480
                            シールド有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            ケース有無 無 無 無 無 無 無 無 無 無 無 無 無 無

                            単相 複巻 変圧器 静電シールド付 SH1-Eシリーズのレビュー

                            評価 3.0 平均満足度：3.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              100%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            手元照明に使用しています
                            評価 3.0満足度：3.02024/05/23
                            工作機械に社内に保管していたハロゲン灯を取り付け、手元照明にする時の電源として使用しています。一次電圧100V、二次電圧12V、容量5Aの仕様が欲しかったので、この商品を選びました。手元照明として使っていますが、苦情はありません。
