スワロー電機

スワロー電機

電源トランス SA21シリーズ

電源トランス SA21シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,159円 ～ 17,228円  特別価格
税込価格
6,775円 ～ 18,951円  特別価格

保護カバーと一体構造の端子台（アップねじ式）SA21シリーズ。【特長】・カバー...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
    従来接地端子を使用していない場合は空きの状態で使用してください。
    寸法、重量などに変更はありません。
  • 2020年6月より上下部のコイル内部目隠しテープが無くなります。
    ※色目は変わりますが電気的特性及び寸法等の変更はございません。
  • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

型番

未確定3件の候補があります。

Loading...

商品情報

製品仕様

UP形（ねじアップ式端子台）タイプ1

電源トランス SA21シリーズ:関連画像

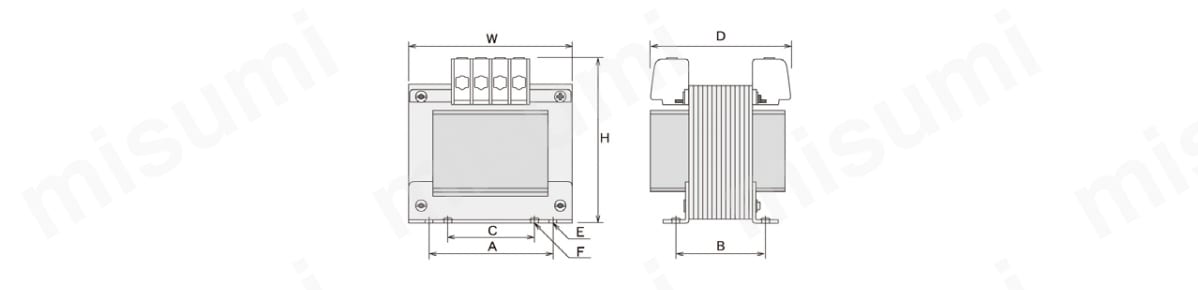

UP形（ねじアップ式端子台）タイプ1 寸法図

品番仕様端子形状外形寸法（mm）取付寸法（mm）取付穴（mm）端子ネジ
（mm）		絶縁種類重量
1次電圧2次電圧容量WDHABCEF
SA21-30240V-220V-200V-0120V-110V-100V-030VAUP7683925549354.5×844A約1.1kg
SA21-5050VAUP7790925554354.5×844A約1.2kg
SA21-100100VAUP961021035960405.5×1044E約2.5kg
SA21-200200VAUP1081171187573486×1044E約2.7kg
SA21-300300VAUP1281001319770686.5×1254E約5.0kg
SA21-500500VAUP14612214511072766.5×1254E約7.0kg
SA21-750750VAUP146160145110102766.5×1254E約10kg
SA21-10001KVAUP146180145110122766.5×1254E約12.2kg

UP形（ねじアップ式端子台）タイプ2

電源トランス SA21シリーズ:関連画像

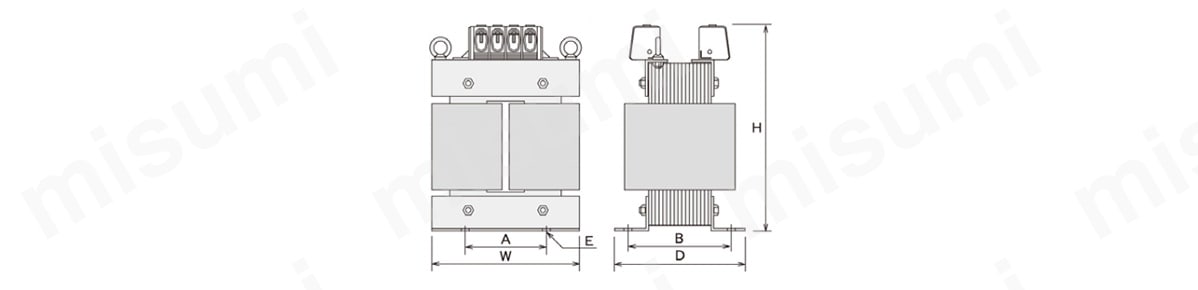

UP形（ねじアップ式端子台）タイプ2 寸法図

品番仕様端子形状外形寸法（mm）取付寸法（mm）取付穴（mm）端子ネジ
（mm）		絶縁種類重量
1次電圧2次電圧容量WDHABE
SA21-1500240V-220V-200V-0120V-110V-100V-01.5KVAUP18017019012011410×205B約17.6kg
SA21-20002KVAUP18019019012013410×205B約22kg
SA21-30003KVAUP20019022013814410×205F約30kg
SA21-40004KVAUP25022024017014810×205F約40kg
SA21-50005KVAUP25024024017016810×205F約47kg
SA21-60006KVAUP25026027017016810×205/8F約51kg
SA21-75007.5KVAUP26026037015018011φ8F約65kg
SA21-10K10KVAUP29028043015019013φ8F約80kg

製品仕様

■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。

　【現行品】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【新タイプ】

＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。

型番リスト

表示件数:
  1. 1
型番
容量(kVA)
絶縁種別
寸法 縦(mm)
寸法 横(mm)
寸法 奥行き(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.1
A種
102
96
102

1個

6,159円

4,781円

( 5,259円 )

在庫品1日目

当日出荷可能

0.2
A種
117
108
118

1個

8,487円( 9,336円 )

在庫品1日目

当日出荷可能

0.5
E種
122
146
145

1個

17,228円( 18,951円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

保護カバーと一体構造の端子台（アップねじ式）SA21シリーズ。
【特長】
・カバー、ねじを外さずに結線出来ることで、従来の端子台より作業が大幅に短縮。
・入力：240V-220V-200V-0。
・出力：120V-110V-100V-0。
・容量：30VA～10KVA。
【用途】
・200V／100V以外のタップ使用時に最適。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
    従来接地端子を使用していない場合は空きの状態で使用してください。
    寸法、重量などに変更はありません。
  • 2020年6月より上下部のコイル内部目隠しテープが無くなります。
    ※色目は変わりますが電気的特性及び寸法等の変更はございません。
  • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
