アメリカン電機

アメリカン電機

マルチユースOAタップ 引掛形 15A 6ヶ口 コードなし

マルチユースOAタップ 引掛形 15A 6ヶ口 コードなし

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常単価(税別)
5,243円
税込単価
5,767円

送り配線が可能なマルチユースOAタップ 6ヶ口。【特長】・6つのさし込み口付き...

詳細情報を確認する

  • ソケット形状：
    引掛け・NEMA
  • 定格電流(A)：
    15
  • 定格電圧(V)：
    250
  • 差込口個数/分割口：
    6
  • 対応国（規格）：
    日本(PSE)
  • 芯数：
    3
  • ソケット形状詳細：
    NEMA L6-15R

型番

KU1250 解除

Loading...

指定中 の仕様・寸法情報

商品情報

マルチユースOAタップ NEMA L6-15R×6ヶ口 コードなしの仕様



（単位：mm）

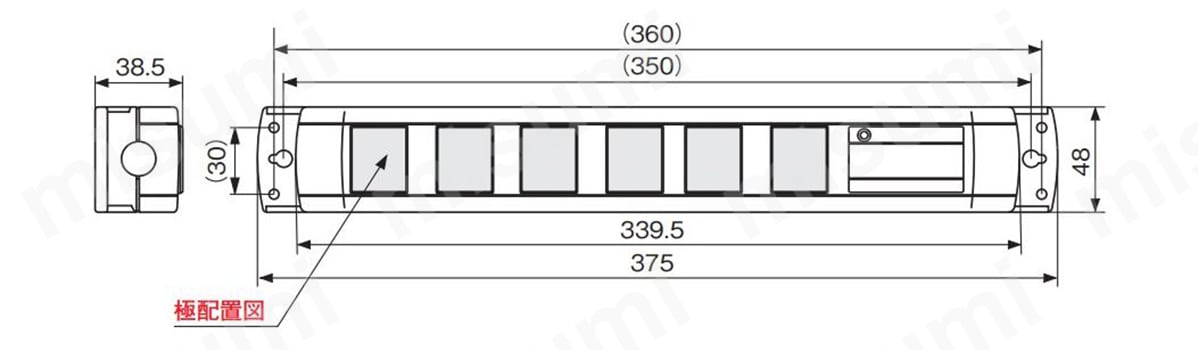

マルチユースOAタップ NEMA L6-15R×6ヶ口 コードなしの寸法図

マルチユースOAタップ NEMA L6-15R×6ヶ口 コードなしの寸法図

適用電線電線接続方式適用圧着端子
VCT 2mm2、3.5mm2圧着端子式R2-4, R3.5-4

マルチユースOAタップの特長

1. 送り配線ができるマルチな仕様

  • ブランクピース（防じん用フタ）を取り外すことで、通常のOAタップとしての使い方の他に、送り配線が可能な分岐用タップとして自由な使用（フリーアクセス レイアウト）が可能になる。

2. VCT3.5mm2など多種電線が接続可能

  • 独自のグリップ構造により、キャブタイヤケーブル1.25～3.5mm2やVVF1.6～2.0mm等、各種電線に対応。
  • グリップはねじ止め式で、安心で確実な引き止めが可能。
  • 大側：仕上外径 φ11.0～13.0（直径11.0～13.0mm）。
  • 小側：仕上外径 φ7.4～11.5（直径7.4～11.5mm）。

3. 環境にやさしいナイロン樹脂製

  • ケースや内蔵コンセントに使用している材質には、耐熱性／耐油性／耐薬品性／耐摩耗性／耐トラッキング性に優れ、UL認定の難燃（UL94 V-0）を持つナイロン樹脂を採用。
  • 有害物質を含まずリサイクルも可能な、安全で環境に優しい樹脂。

4. 電線ストリップ長が全タイプ共通化

  • 電線を接続する端子部がすべてコンセントの裏面にあるため、結線作業を容易に行うことが可能。
  • 接続する電線の端末加工寸法（ストリップ長）が、電源側・送り側共に、3本の心線すべて同一寸法（40mm）となったことによって、電線のストリップ加工も容易。
  • 適用圧着端子 2.0mm2用：R2-4、3.5mm2用：R3.5-4
  • ※ 結線は信頼性の高い圧着端子接続をしてください。
  • ※ ノイズフィルター付・サーキットプロテクター付の電源側を除きます。

5. 5種類のさし込み口形状による組み合わせ

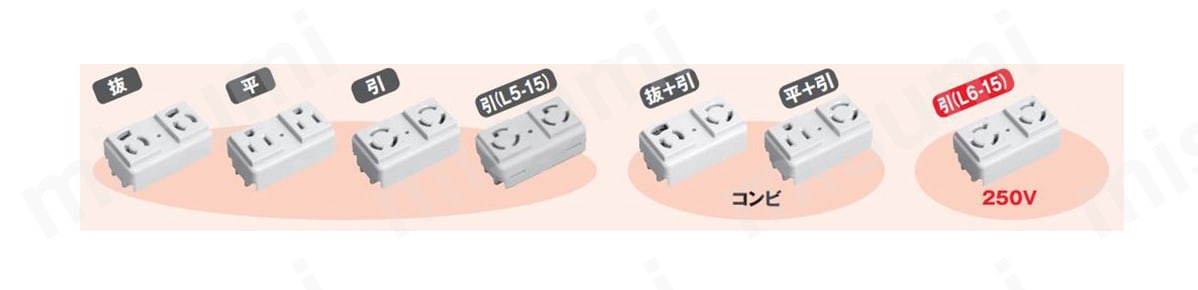

5種類のさし込み口形状による組み合わせ（01）

5種類のさし込み口形状による組み合わせ（01）

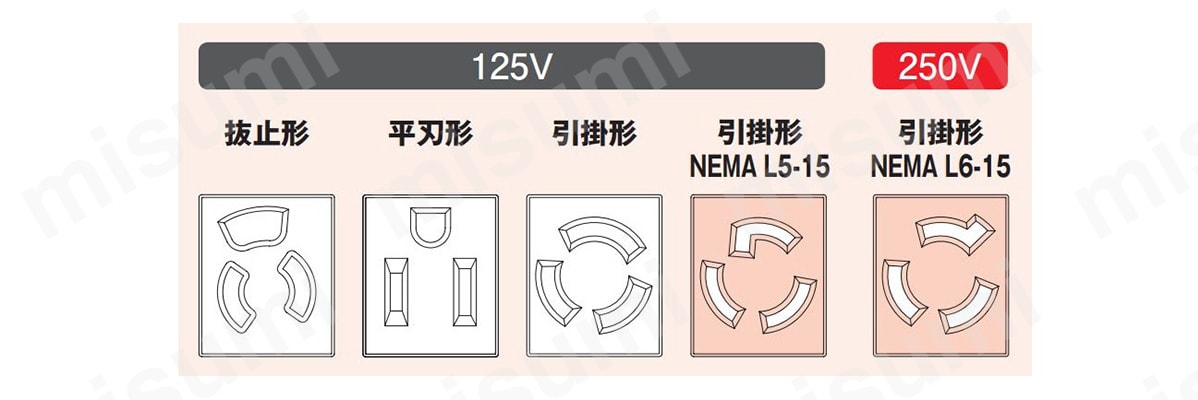

5種類のさし込み口形状による組み合わせ（02）

5種類のさし込み口形状による組み合わせ（02）

マルチユースOAタップ NEMA L6-15R×6ヶ口 コードなしの各部名称



（単位：mm）

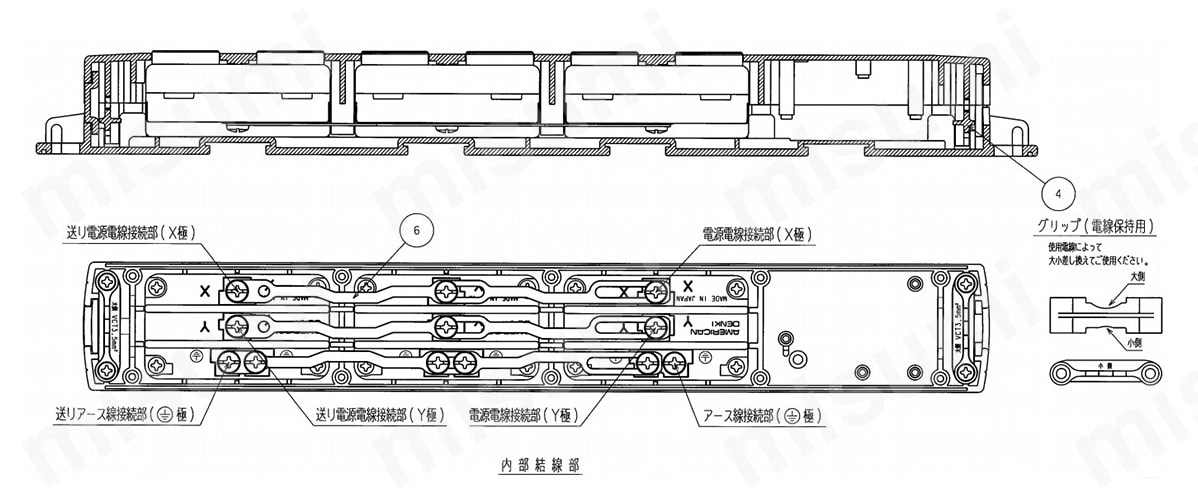

製品の名称1

製品の名称1

製品の名称2

製品の名称2

部番部品名箇数摘要
1プラカバーA1ポリアミド樹脂
2プラカバーB1ポリアミド樹脂
3引掛形複式機器用アウトレット33127HD
4グリップ（電線保持用）2ポリアミド樹脂
5コード口用ブランクピース1ポリアミド樹脂
6アウトレット連結板3銅合金

型番リスト

表示件数:
  1. 1
型番
商品タイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

KU1250

電源タップ
10

1個

5,243円( 5,767円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

送り配線が可能なマルチユースOAタップ 6ヶ口。
【特長】
・6つのさし込み口付き、接地形2P15Aの定格で、合計15Aまで使用可能。
・キャブタイヤケーブル1.25〜3.5mm2等、各種電線に対応。
・電線端末加工寸法（ストリップ長）は、電源側／送り側共に3本の心線すべて同一寸法（40mm）。
【用途】
・スタイリッシュ化／省スペース化するのに最適。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

KU1250で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

マルチユースOAタップ 引掛形 15A 6ヶ口 コードなしの型番KU1250のページです。
型番KU1250に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

マルチユースOAタップ 引掛形 15A 6ヶ口 コードなし

マルチユースOAタップ 引掛形 15A 6ヶ口 コードなし

    マルチユースOAタップ コンビ6ヶ口 コード無し KU1220

    マルチユースOAタップ コンビ6ヶ口 コード無し KU1220

      マルチユースOAタップ 抜止形×4ヶ+引掛形×2ヶ コード無し

      マルチユースOAタップ 抜止形×4ヶ+引掛形×2ヶ コード無し

        マルチユースOAタップ 平刃形×5ヶ+引掛形×1ヶ コード無し

        マルチユースOAタップ 平刃形×5ヶ+引掛形×1ヶ コード無し

          マルチユースOAタップ コンビ4ヶ口 コード無し

          マルチユースOAタップ コンビ4ヶ口 コード無し

            マルチユースOAタップ 抜止形×2ヶ+引掛形×2ヶ コードなし

            マルチユースOAタップ 抜止形×2ヶ+引掛形×2ヶ コードなし

              マルチユースOAタップ 抜止形×3ヶ+引掛形×1ヶ コード無し

              マルチユースOAタップ 抜止形×3ヶ+引掛形×1ヶ コード無し

                マルチユースOAタップ 引掛形4ヶ コードなし KU1050

                マルチユースOAタップ 引掛形4ヶ コードなし KU1050

                  OAジョイントタップ 抜止形 15A 2ヶ口 コードなし

                  OAジョイントタップ 抜止形 15A 2ヶ口 コードなし

                    マルチユースOAタップ 平刃形×1ヶ+引掛形×1ヶ コード無し

                    マルチユースOAタップ 平刃形×1ヶ+引掛形×1ヶ コード無し

                      マルチユースOAタップ 抜止形×1ヶ+引掛形×1ヶ コードなし

                      マルチユースOAタップ 抜止形×1ヶ+引掛形×1ヶ コードなし

                        フロアコンセント 抜止形 15A×2ヶ口

                        フロアコンセント 抜止形 15A×2ヶ口

                          OAジョイントタップ 平刃形 15A×2ヶ口 コードなし

                          OAジョイントタップ 平刃形 15A×2ヶ口 コードなし
                            メーカー アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機
                            通常価格 5,243円 6,195円 5,582円 5,467円 3,431円 4,536円 4,359円 3,779円 5,025円 3,390円 2,497円 1,972円 3,294円
                            通常出荷日 在庫品1日目   当日出荷可能 3日目   3日目   3日目   3日目   在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            ソケット形状 引掛け・NEMA A-3ソケット / 引掛け・NEMA 引掛け・NEMA / A-3抜け止め A-3ソケット / 引掛け・NEMA A-3ソケット / 引掛け・NEMA 引掛け・NEMA / A-3抜け止め 引掛け・NEMA / A-3抜け止め 引掛け・NEMA A-3抜け止め A-3ソケット / 引掛け・NEMA 引掛け・NEMA / A-3抜け止め A-3抜け止め A-3ソケット
                            定格電流(A) 15 15 15 15 15 15 15 15 15 15 15 15 15
                            定格電圧(V) 250 125 125 125 125 125 125 250 125 125 125 125 125
                            差込口個数/分割口 6 6 6 6 4 4 4 4 2 2 2 2 2
                            対応国（規格） 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE) 日本(PSE)

                            マルチユースOAタップ 引掛形 15A 6ヶ口 コードなしのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
                            A
                            本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
                            Q 固定は可能ですか？
                            A
                            仮固定用の取付穴が4ヵ所ございます。
