ニューV-Lok_エルボゲージユニオン
- 数量スライド割引
- 通常価格(税別)
- 2,593円 ～ 10,579円
- 税込価格
- 2,852円 ～ 11,637円
【特長】・チューブを差し込み、ナットを締める圧縮リング式継手。特殊工具や火気不...
-
- 材質：
- ステンレス鋼
-
- 表面処理：
- なし
-
- 使用流体：
- 水 / 空気 / 蒸気 / ガス / 油
-
- 接続種類：
- ねじ⇔管 方向
-
- 接続種類 ねじ・管方向：
- 90°エルボゲージユニオン
-
- 適用管材質：
- ステンレス
-
- 種類：
- 継手
(i)ご注意
- 本シリーズにおいて、カタログに記載された「呼び径A」は、「適用管外径 D(D1)」となります。

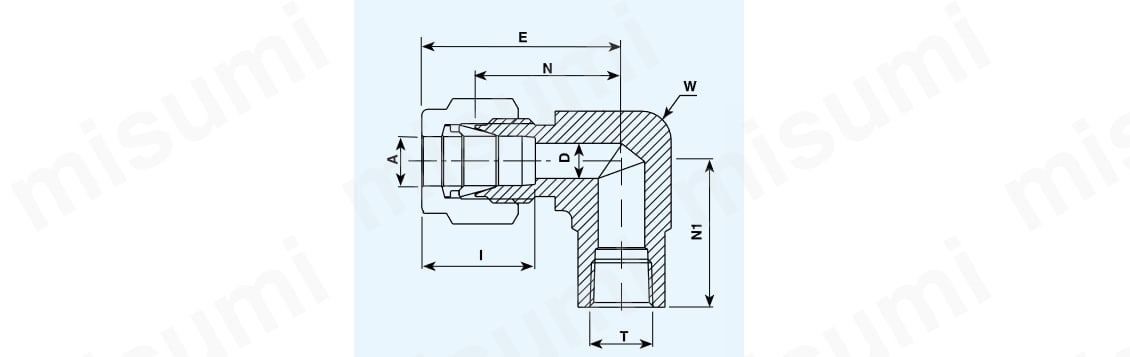

外形図
ニューV-Lok_エルボゲージユニオン
型番リスト
- 表示件数:
| 型番 |
適用管外径 D(D1)(φ) |
接続ねじの種類 |
ねじの呼び | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3.17
|
Rc
|
1/8B(6A)
| 1個 | 3,009円(
3,310円
) | 8日目 | |
6
|
Rc
|
1/8B(6A)
| 1個 | 2,593円(
2,852円
) | 88日目 | |
6.35
|
Rc
|
1/4B(8A)
| 1個 | 3,968円(
4,365円
) | 4日目 | |
8
|
Rc
|
1/4B(8A)
| 1個 | 3,837円(
4,221円
) | 8日目 | |
9.52
|
Rc
|
1/4B(8A)
| 1個 | 2,947円(
3,242円
) | 4日目 | |
9.52
|
Rc
|
3/8B(10A)
| 1個 | 3,337円(
3,671円
) | 8日目 | |
10
|
Rc
|
1/4B(8A)
| 1個 | 3,214円(
3,535円
) | 8日目 | |
10
|
[NPT] NPT
|
1/4B(8A)
| 1個 | 3,009円(
3,310円
) | 8日目 | |
12.7
|
Rc
|
3/8B(10A)
| 1個 | 4,024円(
4,426円
) | 3日目 | |
12.7
|
Rc
|
1/2B(15A)
| 1個 | 5,295円(
5,825円
) | 8日目 | |
19.05
|
Rc
|
3/4B(20A)
| 1個 | 10,579円(
11,637円
) | 8日目 |
Loading...
詳細情報
基本情報
【特長】
・チューブを差し込み、ナットを締める圧縮リング式継手。特殊工具や火気不要
・高圧から真空まで使用可能。繰返し脱着可能
(i)ご注意
- 本シリーズにおいて、カタログに記載された「呼び径A」は、「適用管外径 D(D1)」となります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
